Z945H-10C法蘭暗桿低壓閘閥產品概述:

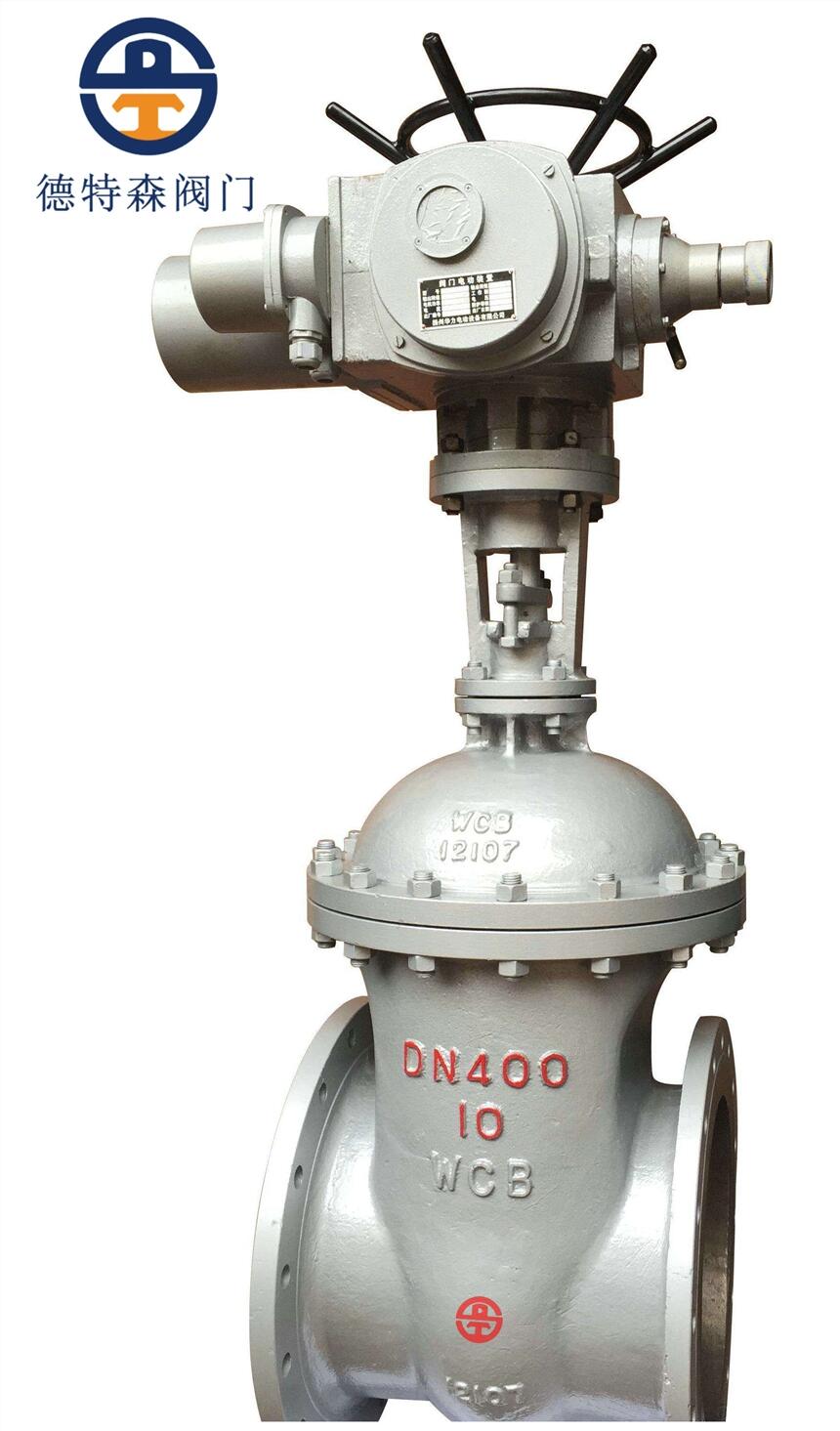

Z945H-10C電動低壓閘閥適用于公稱壓力PN1.0～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

暗桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52＇＇＇＇ 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

Z945H-10C法蘭暗桿低壓閘閥特點及用途:

1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2.密封面采用不銹鋼和硬質合金，使用壽命長

3.采用柔性石墨填料、密封可靠、操作輕便靈活

4.驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

5.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

Z945H-10C法蘭暗桿低壓閘閥性能規范:

試驗壓力

Z945H-10C法蘭暗桿低壓閘閥適用范圍:

Z945H-10C法蘭暗桿低壓閘閥零件材料:

Z945H-10C法蘭暗桿低壓閘閥 連接尺寸 單位 （mm）:
