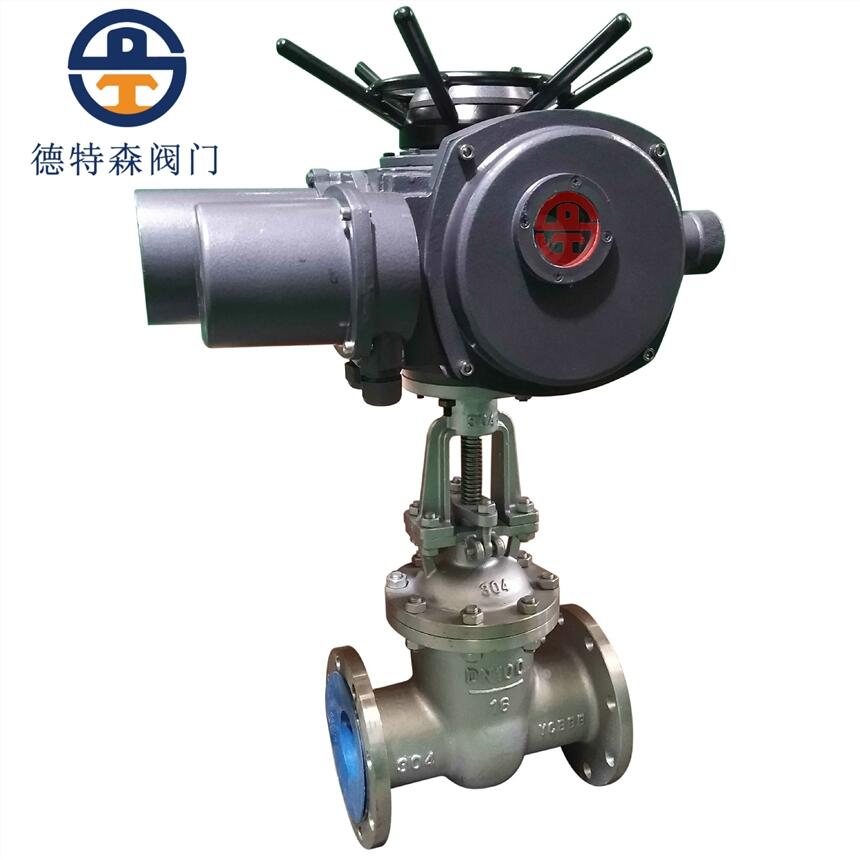

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 不銹鋼閘閥主要用于對環境要求比較高的地方，具有較衛生、耐腐蝕等優點。
具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
主要技術參數
|
型號 |
公稱壓力(Mpa) |
試驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度 |
密封(水) |
低壓密封 |
||||
|
Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸類 |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸類 |
||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸類 |
||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸類 |
||||||
主要外形尺寸和連接尺寸（mm）
|
|
||||||||||
|
公稱通徑 |
公稱壓力PN16(1.6Mpa)尺 寸 (mm) |
重 量 |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-фd |
H |
H1 |
D0 |
||
|
DN15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
175 |
195 |
200 |
4 |
|
DN20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
180 |
205 |
200 |
5 |
|
DN25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
210 |
240 |
220 |
6 |
|
DN32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
210 |
240 |
220 |
7 |
|
DN40 |
240 |
145 |
110 |
85 |
16 |
4-ф18 |
350 |
425 |
240 |
18 |
|
DN50 |
250 |
160 |
125 |
100 |
16 |
4-ф18 |
358 |
430 |
240 |
29 |
|
DN65 |
265 |
180 |
145 |
120 |
18 |
4-ф18 |
373 |
452 |
240 |
33 |
|
DN80 |
280 |
195 |
160 |
135 |
20 |
8-ф18 |
435 |
530 |
280 |
46 |
|
DN100 |
300 |
215 |
180 |
155 |
20 |
8-ф18 |
500 |
620 |
320 |
63 |
|
DN125 |
325 |
245 |
210 |
185 |
24 |
8-ф18 |
614 |
756 |
360 |
108 |
|
DN150 |
350 |
280 |
240 |
210 |
24 |
8-ф23 |
674 |
845 |
360 |
134 |
|
DN200 |
400 |
335 |
295 |
265 |
26 |
12-ф23 |
818 |
1041 |
400 |
192 |
|
DN250 |
450 |
405 |
355 |
320 |
30 |
12-ф25 |
969 |
1244 |
450 |
273 |
|
DN300 |
500 |
460 |
410 |
375 |
30 |
12-ф25 |
1145 |
1474 |
560 |
379 |
|
DN350 |
550 |
520 |
470 |
435 |
34 |
16-ф25 |
1280 |
1663 |
640 |
590 |
|
DN400 |
600 |
580 |
525 |
485 |
36 |
16-ф30 |
1450 |
1885 |
720 |
849 |
|
DN500 |
700 |
705 |
650 |
608 |
44 |
20-ф34 |
1676 |
2181 |
720 |
958 |
主要外形尺寸和連接尺寸（mm）
|
|
||||||||||||||||||
|
公稱通徑 |
公稱壓力PN25(2.5Mpa)尺 寸 (mm) |
重 量 |
||||||||||||||||
|
L |
D |
D1 |
D2 |
b |
Z-фd |
H |
H1 |
D0 |
||||||||||
|
DN15 |
130 |
95 |
65 |
45 |
16 |
4-ф14 |
175 |
195 |
200 |
4 |
||||||||
|
DN20 |
150 |
105 |
75 |
55 |
16 |
4-ф14 |
180 |
205 |
200 |
5 |
||||||||
|
DN25 |
160 |
115 |
85 |
65 |
16 |
4-ф14 |
210 |
240 |
220 |
6 |
||||||||
|
DN32 |
180 |
135 |
100 |
78 |
18 |
4-ф18 |
210 |
240 |
220 |
7 |
||||||||
|
DN40 |
240 |
145 |
110 |
85 |
18 |
4-ф18 |
350 |
425 |
240 |
18 |
||||||||
|
DN50 |
250 |
160 |
125 |
100 |
20 |
4-ф18 |
358 |
430 |
240 |
28 |
||||||||
|
DN65 |
265 |
180 |
145 |
120 |
20 |
8-ф18 |
373 |
452 |
240 |
33 |
||||||||
|
DN80 |
280 |
195 |
160 |
135 |
22 |
8-ф18 |
435 |
530 |
280 |
46 |
||||||||
|
DN100 |
300 |
230 |
190 |
160 |
24 |
8-ф23 |
501 |
620 |
320 |
64 |
||||||||
|
DN125 |
325 |
270 |
220 |
188 |
28 |
8-ф25 |
614 |
756 |
360 |
105 |
||||||||
|
DN150 |
350 |
300 |
250 |
218 |
30 |
8-ф25 |
674 |
845 |
360 |
134 |
||||||||
|
DN200 |
400 |
360 |
310 |
278 |
34 |
12-ф25 |
818 |
1041 |
400 |
213 |
||||||||
|
DN250 |
450 |
425 |
370 |
332 |
36 |
12-ф30 |
969 |
1244 |
450 |
290 |
||||||||
|
DN300 |
500 |
480 |
430 |
390 |
40 |
16-ф30 |
1145 |
1474 |
560 |
399 |
||||||||
|
DN350 |
550 |
550 |
490 |
448 |
44 |
16-ф34 |
1280 |
1663 |
640 |
631 |
||||||||
|
DN400 |
600 |
610 |
550 |
505 |
48 |
16-ф34 |
1450 |
1885 |
720 |
900 |
||||||||
主要外形尺寸和連接尺寸（mm）
|
|
||||||||
|
公稱通徑 |
公稱壓力PN40(4.0Mpa)尺 寸 (mm) |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-фd |
H |
|
|
DN15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
170 |
|
DN20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
190 |
|
DN25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4-14 |
205 |
|
DN32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4-18 |
270 |
|
DN40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-18 |
310 |
|
DN50 |
250 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
370 |
|
DN65 |
280 |
180 |
145 |
120 |
110 |
22-3 |
8-18 |
391 |
|
DN80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8-18 |
455 |
|
DN100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
551 |
|
DN125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
628 |
|
DN150 |
450 |
300 |
250 |
218 |
204 |
30-3 |
8-25 |
708 |
|
DN200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-25 |
885 |
|
DN250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
12-30 |
960 |
主要外形尺寸和連接尺寸（mm）
|
|
||||||||
|
公稱通徑 |
公稱壓力PN64(6.4Mpa)尺 寸 (mm) |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-фd |
H |
|
|
DN15 |
170 |
105 |
75 |
55 |
41 |
18-2 |
4-14 |
140 |
|
DN20 |
190 |
125 |
90 |
68 |
51 |
20-2 |
4-18 |
195 |
|
DN25 |
210 |
135 |
100 |
78 |
58 |
22-2 |
4-18 |
210 |
|
DN32 |
230 |
150 |
110 |
82 |
66 |
24-2 |
4-23 |
280 |
|
DN40 |
240 |
165 |
125 |
95 |
76 |
24-3 |
4-23 |
328 |
|
DN50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-23 |
390 |
|
DN65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-23 |
410 |
|
DN80 |
310 |
210 |
170 |
140 |
121 |
30-3 |
8-23 |
485 |
|
DN100 |
350 |
250 |
200 |
168 |
150 |
32-3 |
8-25 |
590 |
|
DN125 |
400 |
295 |
240 |
202 |
176 |
36-3 |
8-30 |
6888 |
|
DN150 |
450 |
340 |
280 |
240 |
204 |
38-3 |
8-34 |
768 |
|
DN200 |
550 |
405 |
345 |
300 |
260 |
44-3 |
12-34 |
973 |
|
DN250 |
650 |
470 |
400 |
352 |
313 |
48-3 |
12-41 |
1051 |
主要結構圖
