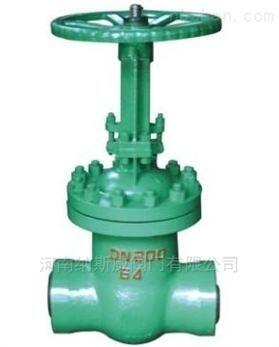

DSZ64H水封焊接閘閥

產品概述

DSZ64H水封焊接閘閥也稱水封真空隔離閘閥或稱水封真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°, 介質溫度不高時為 2°52' 。真空閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是閘閥自密封。水封真空閘閥適用于工作溫度≤425℃（鉻鉬鋼材為≤550℃），工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；該閘閥尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

水封閘閥結構圖



DS/Z64H水封焊接閘閥	DS/Z44H法蘭式水封閘閥

水封真空閘閥與普通閘閥區別

水封真空閘閥和普通閘閥區別就是水封閥門多了一個“水封”，水封裝在閥蓋填料部位。水封閘閥蓋填料室具有水循環密封結構，當接口通人壓力為0.6～l. 0MPa的水時．可使系統與大氣隔離，保證系統具有良好的氣密性，水封閘閥適用于公稱壓力≤4.0MPa，工作溫度≤400℃或≤550℃，工作介質為水蒸汽油品和非腐蝕性氣體的管路上作啟閉裝置用．尤其適用于火電廠汽機真空冷凝系統。

水封真空閘閥特點

1.水封真空閘閥體采用傳統外型設計，設計合理、閥門剛性好、通道流暢、流阻系數小。

2.閘閥密封面采用不銹鋼和硬質合金，使用壽命長。

3.填料采用柔性PTFE、密封可靠、操作輕便靈活。

4.碳素鋼閥體內外表面進行防腐處理。

5.驅動方式分手動、電動、氣動、齒輪傳動。

6.真空閘閥廣泛適用于石油化工、火力發電廠等油品、水蒸氣管網上。

安裝與使用

1.水封真空閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2.各連接部位螺栓，要求均勻擰緊；

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6.驅動裝置的接線須按線路圖進行；

7.水封真空閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

主要性能規范

公稱壓力PN/MPa	試驗壓力/MPa
公稱壓力PN/MPa	殼體強度試驗	上密封試驗	密封試驗
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	70	7.O
10.0	15O0	11.0	11.0

主要零件材料

零件名稱Part name

閥體、閥蓋Body Bonnet

閥桿 Valve stem

閘板Wedge gate

密封面Sealing face

閥桿螺母Valve Yoke nut

填料 Parking

緊固件 Fastener

DS/Z61H DS/Z64H H-C

DS/Z964H H-C

DS/Z961H

WCB

2Crl3

H：合金鋼 H：alloysteel

鋁青銅 Albronze

膨脹復合石墨Expanding compound graphite

優質碳鋼 High-grade carbon steel

DS/Z61H DS/Z64H Y-I DS/Z964H Y-I DS/Z961H

鉻鉬鋼Cr.Mo steel

20CrlMo1VA

鉻鉬鋼Cr.Mo steel

Y：硬質合金 Y：carbide alloy

外形尺寸表：

公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Main external andconnecting dimensions						重量/kg Weight
公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37o30'	250	24
65		270	395	82	66	37o30'	250	36
80		280	425	95	78	37o30'	300	52
100		300	51O	117	100	37o30'	300	67
125		325	570	144	125	37o30'	350	95
150		350	725	172	151	37o30'	350	135
200		400	820	223	201	37o30'	400	210
250		450	890	278	253	37o30'	450	300
300		500	1070	330	303	37o30'	550	395
350		550	1320	382	351	37o30'	650	530
400		600	1450	432	398	37o30'	750	685
450		650	1560	484	450	37o30'	750	906
500		700	1720	535	498	37o30'	850	1130
600		809	1880	638	600	37o30'	900	1387
700		900	2083	738	700	37o30'	950	1894
800		1000	2590	840	800	37o30'	1000	2621
50	4.0	250	345	64	48	37o30'	300	30
65		270	395	82	66	37o30'	300	42
80		280	425	95	78	37o30'	350	57
100		300	51O	117	100	37o30'	350	75
125		325	570	144	125	37o30'	400	105
150		350	725	172	151	37o30'	400	150
200		400	820	223	199	37o30'	450	232
250		450	890	278	251	37o30'	550	330
300		500	1070	330	301	37o30'	650	430
350		550	1320	382	349	37o30'	750	570
400		600	1450	432	396	37o30'	850	730
50	6.4	250	350	64	48	37o30'	300	34
65		280	405	82	65	37o30'	300	48
80		310	435	95	76	37o30'	350	65
100		350	515	117	98	37o30'	400	81
125		400	580	150	128	37o30'	400	112
150		450	735	172	149	37o30'	450	161
200		550	835	223	197	37o30'	550	255
250		650	905	278	245	37o30'	650	390
300		750	1080	330	293	37o30'	750	515
350		850	1340	382	341	37o30'	800	695
400		950	1460	432	386	37o30'	900	885
50	10.0	250	350	64	48	37o30'	300	37
65		280	405	82	63	37o30'	300	52
80		310	435	95	74	37o30'	350	70
100		350	515	117	97	37o30'	400	86
125		400	580	150	124	37o30'	400	118
150		450	735	172	144	37o30'	450	168
200		550	835	223	189	37o30'	550	263
250		650	905	278	235	37o30'	650	405
300		750	1080	330	281	37o30'	750	536
350		850	1340	382	333	37o30'	850	732
400		950	1460	432	376	37o30'	950	947

注：PN2.5(25)型閥門允許作為PN1.0(10)、PN1.6(16)壓力級選用

外形尺寸表：

公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Main external andconnecting dimensions						電動裝置 Electric device
公稱通徑 DN/mm Nominal diamecer	公稱壓力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	電動裝置 Electric device
50	2.5	250	618	64	49	37o30'	562	DZWlO
65		270	670	82	66	37o30'	562	DZWlO
80		280	700	95	78	37o30'	562	DZWlO
100		300	785	117	100	37o30'	607	DZWl5
125		325	845	144	125	37o30'	607	DZW20l
150		350	990	172	151	37o30'	607	DZW20l
200		400	1080	223	201	37o30'	607	DZW30
250		450	1150	278	253	37o30'	607	DZW30
300		500	1415	330	303	37o30'	755	DZW45
350		550	1665	382	351	37o30'	755	DZW60
400		600	1815	432	398	37o30'	825	DZW90
450		650	1920	484	450	37o30'	825	DZWl20
500		700	2080	535	498	37o30'	825	DZWl20
600		800	2380	638	600	37o30'	925	DZWl80
50	4.0	250	618	64	49	37o30'	562	DZWl5
65		270	670	82	66	37o30'	562	DZWl5
80		280	700	95	78	37o30'	607	DZWl5
100		300	785	117	100	37o30'	607	DZW20l
125		325	845	144	125	37o30'	607	DZW20l
150		350	990	172	151	37o30'	607	DZW30
200		400	1080	223	199	37o30'	607	DZW30
250		450	1150	278	251	37o30'	755	DZW45
300		500	1415	330	301	37o30'	755	DZW60
350		550	1685	382	349	37o30'	825	DZW90l
400		600	1815	432	396	37o30'	825	DZW20
50	6.4	250	625	64	49	37o30'	562	DZWlO
65		280	693	82	66	37o30'	562	DZWl5
80		310	712	95	76	37o30'	607	DZW20l
100		350	790	117	98	37o30'	607	DZW20l
125		400	855	150	128	37o30'	607	DZW30
150		450	1000	172	149	37o30'	607	DZW30
200		550	1185	223	197	37o30'	755	DZW45
250		650	1255	278	245	37o30'	755	DZW60
300		750	1445	330	293	37o30'	825	DZW90l
350		850	1715	382	341	37o30'	825	DZWl20l
400		950	1985	432	386	37o30'	925	DZWl80
50	10.0	250	625	64	49	37o30'	562	DZWlO
65		280	693	82	66	37o30'	562	DZWl5
80		310	712	95	74	37o30'	607	DZW20l
100		350	790	117	97	37o30'	607	DZW30l
125		400	855	150	124	37o30'	607	DZW30
150		450	1000	172	144	37o30'	755	DZW45
200		550	1185	223	189	37o30'	755	DZW60
250		650	1255	278	235	37o30'	825	DZW90l
300		750	1445	330	281	37o30'	825	DZWl20l
350		850	1715	382	333	37o30'	925	DZWl80
400		950	1985	432	376	37o30'	925	DZW250

注：以上的產品介紹，參數，圖片，數據僅用于參考
