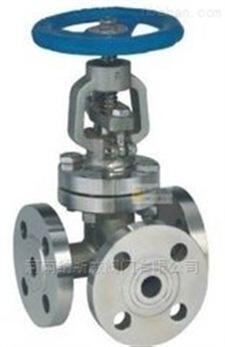

J43W三通截止閥
產品概述
J43W三通截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏；可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥體材質不銹鋼，適用于多種工況的場合；密封墊采用耐高溫聚四氟乙烯，耐腐蝕，確保無內外漏。包括有閥體、閥蓋、閥瓣及聯動閥瓣的閥桿，閥蓋內設有與閥體上連接通道垂直設置的閥桿活動空間，閥瓣包括有連接端及密封端，其連接端延伸至閥蓋上的活動空間內并與閥桿連接，密封端處于連接通道內并朝向密封座設置，閥蓋的活動空間與閥體的連接通道之間設有構成活動空間與連接通道密封的密封組件，該密封組件處于閥瓣的連接端與密封端之間。三通截止閥與二通截止閥外觀上最明顯的差別，就是多一個流道口。三通閥門主要用于改變介質流向，三通截止閥它除了進口A、出口B、還有換向口C，二通截止閥是不具備改變介質流向功能。三通截止閥是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流等功能；廣泛應用于石油、化工、天然氣、電站、冶金、科研等領域。
三通截止閥結構圖
|
|
|
|
|
|
|
三通抗生素截止閥 |
抗生素截止閥 |
三通截止閥特點：
1、具有較強的殺菌、清毒功能，防止產品染菌。
2、密封墊采用耐高溫聚四氟乙烯復合材料制成。
3、密封墊、閥體中道密封圈，閥桿填料全部采用優質聚四氟乙烯材料。壽命長、耐腐蝕，確保無內外漏。
4、流線型的流道，使得壓力損失小。
5、密封墊可更換，拆卸更方便，維護費用低。
6、設計合理，無死角，能有效的降低制藥生產中的染菌率，為抗生素無菌生產提供了可靠的保證；
7、結構精密，密封性能好，杜絕了跑、冒、滴、漏、節約了能源消耗，為車間文明生產提供了有利條件；
8、材質可靠、制作精細、經久耐用，密封采用聚四氟乙烯，耐腐蝕性能強，大修時只需更換墊片，拆卸容易、維修方便，降低了成本、提高了經濟效益；
9、使用范圍廣，不僅代替接種站的三通隔膜閥，而且可以廣泛使用在原料藥車間的結晶罐等工藝管道上，效果良好。
三通截止閥性能規范：
|
公稱壓力 |
1.6 |
MPa |
|
|
試驗壓力 |
強度試驗 |
2.4 |
|
|
密封試驗 |
1.76 |
||
|
上密封試驗 |
1.76 |
||
|
氣密封試驗 |
0.6 |
||
|
工作溫度 |
120 |
℃ |
|
|
適用介質：水、蒸汽、食品、醫藥等 |
|||
連接尺寸
|
規格 |
主 要 連 接 尺 寸 |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z—Φd |
H1 |
H2 |
D0 |
|
|
15 |
130 |
95 |
65 |
45 |
16 |
4—Φ14 |
252 |
194 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4—Φ14 |
270 |
200 |
120 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4—Φ14 |
310 |
235 |
140 |
|
32 |
190 |
135 |
100 |
76 |
18 |
4—Φ18 |
322 |
260 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4—Φ18 |
360 |
345 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4—Φ18 |
408 |
370 |
200 |
|
65 |
290 |
180 |
145 |
120 |
22 |
4—Φ18 |
435 |
420 |
240 |
|
80 |
310 |
195 |
160 |
135 |
22 |
4—Φ18 |
475 |
455 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8—Φ23 |
525 |
495 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8—Φ23 |
600 |
570 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8—Φ25 |
675 |
630 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-Φ25 |
730 |
700 |
500 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
740 |
550 |
