氣動對夾式蝶閥結構特點和用途

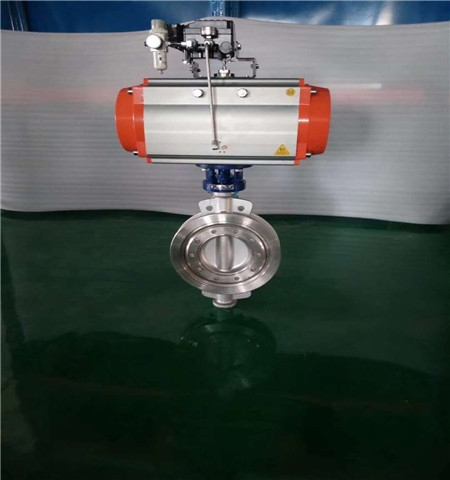

氣動對夾式硬密封蝶閥采用氣動操作，依據用戶要求可選配不同廠家、各種功能的氣動裝置。

氣動對夾式硬密封蝶閥應用先進的三偏心結構設計（徑向偏心、軸向偏心和角度偏心），采用先進的工藝方法和專用的工藝裝備加工制造，確保了零件精度和裝配精度。保證了

密封付的全部錐面吻合，完全消除了密封面間的干涉與磨損。因此，開關阻力小、密封可靠、密封面磨損小，整機工作壽命長。

氣動對夾式硬密封蝶閥廣泛應用于冶金、石化、化工、煉油、給排水工程等行業中。

主要特點有：

1、適用溫度-20~+425oC；

2、工作壓力大，耐磨損，使用壽命長，啟閉時間迅速；

3、D673氣動對夾硬密封蝶閥密封性能好，具有自動定心作用，泄漏量��；

4、F四氟密封適用溫度≤160oC。永嘉大金氟閥門有限公司生產的氣動對夾硬密封蝶閥已被廣泛應用于食品、飲料、醫藥、石化、電廠、鋼廠、工業環保水處理、高層建筑給排水管路等多種管路上作調節介質流量和啟閉之用。

特點：

廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量左作用。

1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠。

2、軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝。

3、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、使用壽命長的特點。

4、過流面積大，流阻系數小，流通能力強。

5、密封可調節，10萬次壽命無泄漏。

6、抗老化、抗輻射、經久耐用。

代表：

閥門類型代號：“D"表示蝶閥

傳動形式代號：“6"表示氣動

連接形式代號：“7"表示對夾式連接

密封面材料代號：“H"表示堆焊合金金屬硬密封

結構形式代號：“3"表示多層次三偏心

閥門公稱壓力：“16"表示其數值是以“MPa"為單位的公稱壓力值的10倍

硬密封氣動對夾式蝶閥具體型號有：

D673H-2.5，D673H-6，D673H-10，D673H-16，D673H-25，D673H-40;閥體材質：鑄鐵/球墨鑄鐵廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用
