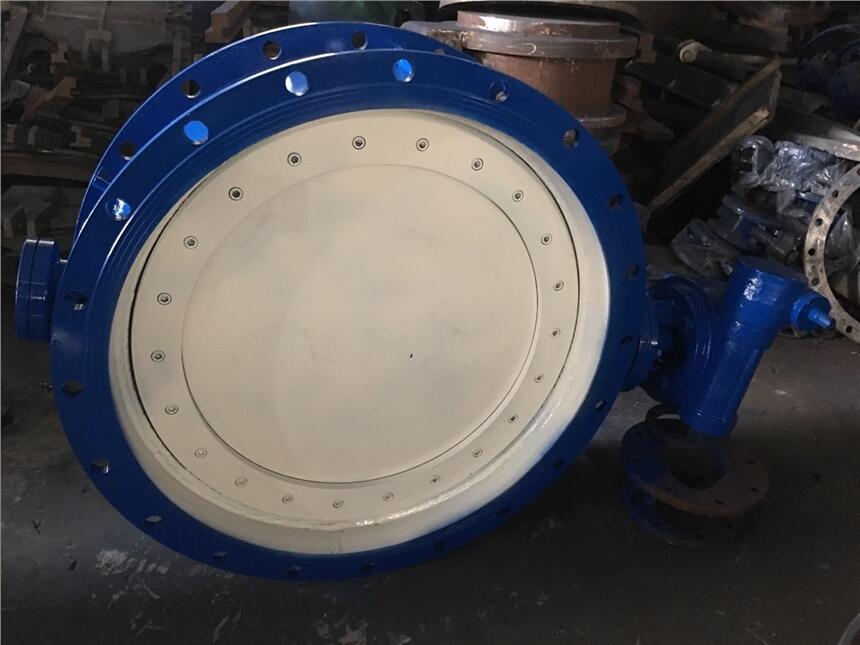

保溫型手動式高溫蝶閥參數：

公稱壓力：0．1MPa 適用介質：空氣、煙氣及其它高溫氣體

適用溫度：P5t≤550~C，P6t≤650~C，P7t≤750~C，P8t≤850~C，P9t≤950~C
泄漏率：低泄漏型（D9121、D6121、D3121型）≤1％其它為普通型≤3％
電源（氣源）：220V或380V·AC（0．1 4或0．5MPa）
輸入信號：電信號0—1 0（4-20）mA·DC或開關量信號；氣信號0.20—0.1 MPa

保溫型手動式高溫蝶閥具有耐溫高、結構緊湊、操作靈活、節能、價廉等特點,廣泛應用于冶金、建材、石化、電力等行業通風、環保工程的含塵煙氣、空氣等管道上，它可與各種執行機構組合成不同性能的閥門，實現生產過程中自動調節或遠距離控制。

特點：

閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。   

閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。   

采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。   

當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
