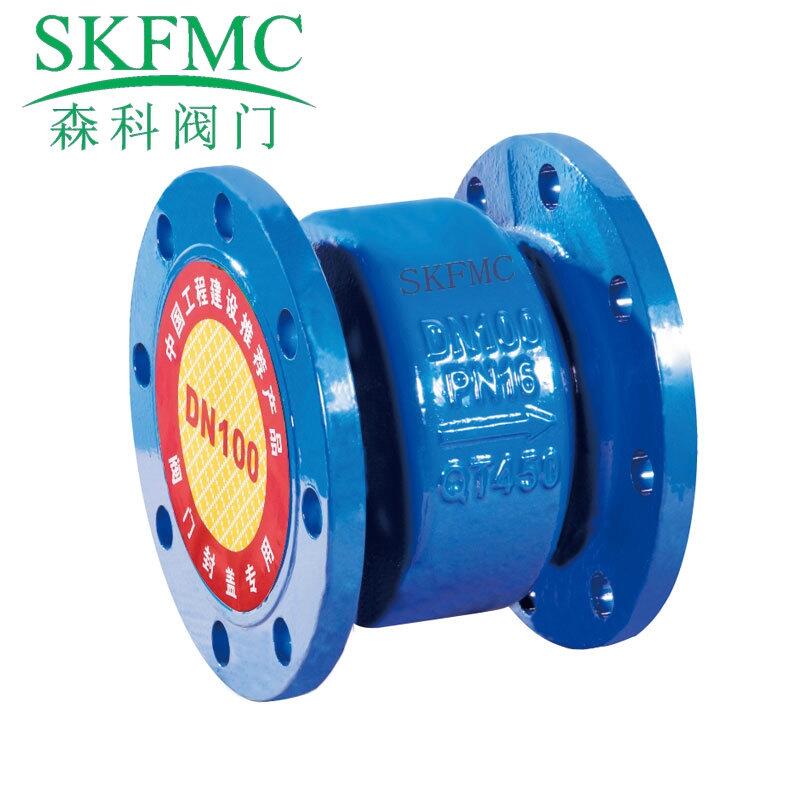

H41X節能消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。類此消聲止回閥它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。
公稱壓力：1.0～1.6MPa
公稱通經：DN40～DN600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
森科消聲止回閥HC41X-16Q主要性能規范
|
型 號 |
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用介質 |
工作溫度 |
|
H41X-10 |
1.0MPa |
1.5 MPa |
1.1 MPa |
水及弱腐蝕性流體 |
0～80℃ |
|
H41X-16 |
1.6 MPa |
2.4 MPa |
1.76 MPa |
水及弱腐蝕性流體 |
0～80℃ |
|
型 號 |
閥 體 |
密封口 |
彈 簧 |
|
HC41X-10Q |
鑄鐵或不銹鋼 |
丁腈橡膠(NBR) |
不銹鋼絲ICrl8Ni9Ti |
|
HC41X-16Q |
鑄鋼或不銹鋼 |
丁腈橡膠(NBR) |
不銹鋼絲IC rl8Ni9Ti |
森科消聲止回閥HC41X-16Q主要外形和連接尺寸
公稱壓力PN16（1.6MPa）
公稱通徑
DN（mm）
尺 寸(mm)
L
D
K
b
Z一Φd
DN40
112
145
110
18
4-18
DN50
120
160
125
20
4-18
DN65
130
180
145
20
4-18
DN80
150
195
160
22
8-18
DN100
165
215
180
24
8-18
DN125
190
245
210
26
8-18
DN150
210
280
240
26
8-22
DN200
255
335
295
30
12-22
DN250
310
405
355
32
12-26
DN300
320
460
410
32
12-26
DN350
380
520
470
36
16-26
DN400
405
580
525
38
16-30
DN450
430
640
585
40
20-30
DN500
450
715
650
42
20-33
DN600
510
840
770
48
20-36
