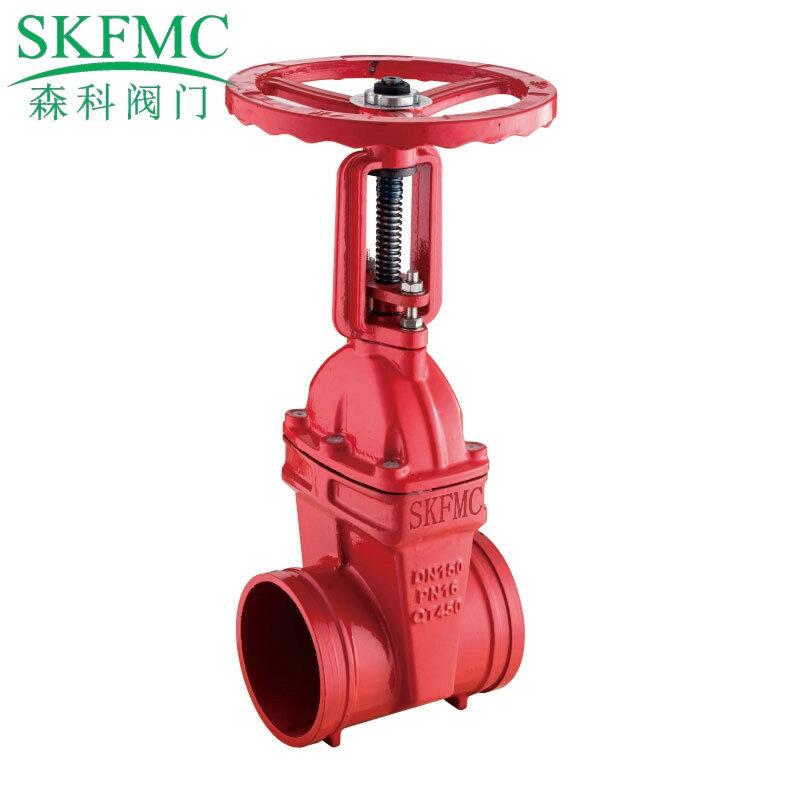

溝槽閘閥Z81X-16Q產品用途
溝槽式彈性座封閘閥是溝槽閘閥的一種，它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕，本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
溝槽閘閥Z81X-16Q產品特點
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水
溝槽閘閥Z81X-16Q主要零件材料
|
主要零件材料 |
||
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
|
2 |
閥瓣 |
球鐵，外覆丁腈橡膠 |
|
3 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
|
5 |
閥蓋 |
球墨鑄鐵 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
0型密封圈 |
NBR |
|
8 |
軸蓋 |
球墨鑄鐵 |
|
9 |
防塵罩 |
NBR |
|
10 |
手輪 |
鑄鐵 |
|
11 |
緊固螺母 |
鍍鋅 |
溝槽閘閥Z81X-16Q主要性能參數
|
技術參數 |
|
|
壓力等級 |
1.0MPa 1.6MPa |
|
密封試驗 |
1.5MPa 2.4MPa |
|
工作溫度 |
0-80℃ |
|
適用介質 |
水、氣等 |
溝槽閘閥Z81X-16Q主要結構尺寸
|
公稱通徑 |
L |
H |
D |
A1 |
B1 |
C |
|
DN50 |
120 |
325 |
57/60 |
14.5 |
9.5 |
2.2 |
|
DN65 |
145 |
455 |
76 |
14.5 |
9.5 |
2.2 |
|
DN80 |
155 |
455 |
89 |
14.5 |
9.5 |
2.2 |
|
DN100 |
175 |
455 |
108/114 |
16 |
9.5 |
2.2 |
|
DN125 |
225 |
500 |
133/140 |
16 |
9.5 |
2.2 |
|
DN150 |
225 |
500 |
159/165/168 |
16 |
9.5 |
2.2 |
|
DN200 |
275 |
620 |
219 |
19 |
13 |
2.5 |
|
DN250 |
325 |
750 |
273 |
19 |
13 |
2.5 |
|
DN300 |
355 |
800 |
325 |
19 |
13 |
3.3 |
|
DN350 |
380 |
/ |
377 |
25 |
13 |
3.3 |
|
DN400 |
405 |
/ |
426 |
25 |
13 |
5.5 |
|
DN450 |
430 |
/ |
480 |
25 |
13 |
5.5 |
|
DN500 |
455 |
/ |
530 |
25 |
13 |
5.5 |
|
DN600 |
505 |
/ |
630 |
25 |
13 |
5.5 |
