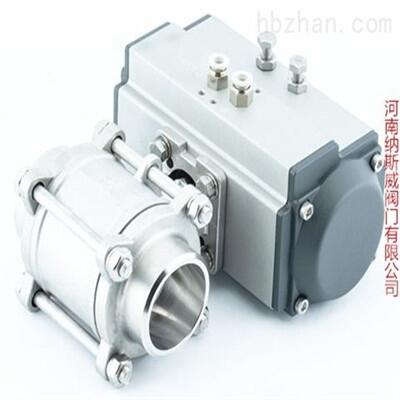

Q661F氣動三片式焊接球閥
產品概述
Q661F氣動焊接三片式球閥,氣動三片式對焊球閥,氣動三片式承插焊球閥,AT型氣動不銹鋼焊接三片式球閥,不銹鋼焊接氣動球閥,氣動對焊三片式球閥,AT型雙作用氣動焊接三片式球閥,AT型單作用氣動焊接三片式球閥,AT型氣動焊接球閥,三片式焊接氣動球閥,氣動三片式焊接球閥,氣動三片式焊接不銹鋼球閥,AT氣動焊接三片式不銹鋼球閥,氣動焊接不銹鋼球閥,AT型氣動焊接碳鋼球閥,AT不銹鋼氣動焊接球閥,氣動對焊球閥,氣動承插焊球閥,不銹鋼氣動焊接球閥,焊接氣動球閥,氣動不銹鋼三片式焊接球閥,301不銹鋼三片式氣動焊接球閥, 201不銹鋼三片式氣動焊接球閥,316不銹鋼三片式氣動焊接球閥,316L不銹鋼三片式氣動焊接球閥,304不銹鋼三片式焊接氣動球閥,氣動三片式不銹鋼焊接球閥,氣動不銹鋼絲口焊接兩用球閥,絲口焊接通用型不銹鋼氣動球閥,不銹鋼三片式焊接氣動球閥,氣動三片式不銹鋼對焊球閥采用AT/GT雙作用或AT/GT單作用氣動執行器和三片式304不銹鋼焊接球閥組合而成。另外還可選閥體整體式、兩片式、三片式、快裝式、卡箍式、焊接式、內螺紋、內螺紋焊接兩用等。閥體可選材質WCB碳鋼、201、301、304、316、316L不銹鋼等，氣動三片式對焊連接球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。連接形式有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動氣動三塊式內螺紋、焊接、卡箍、接管焊接球閥（閥座F、N、P）壓力PN16-64。適用于壓力≤1.6mpa-6.4mpa；溫度≤180℃的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。廣泛應用于石油、化工、發電、水處理、造紙、輕工業、空壓機、高層建筑、給排水、煤礦機械配套等。
氣動三片式焊接球閥結構圖：
|
|
|
|
|
|
|
|
|
|
氣動焊接三片式球閥 |
氣動焊接三片式球閥結構圖 |
氣動焊接三片式球閥技術選型：
氣缸選配： AT、GT、AW
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）（注：電氣定位器只有在閥門要需求調節功能才選配）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
氣動焊接三片式球閥技術參數：
|
公稱通徑DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|||||||||
|
閥體形式 |
三片式焊接閥體 |
|||||||||
|
連接形式 |
螺紋式、焊接式兩用 |
|||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||
|
密封填料 |
PTFE、柔性石墨 |
|||||||||
|
流量特性 |
近似快開型 |
|||||||||
|
動作范圍 |
0～90° |
|||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
|||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||
|
死區 |
帶定位器：小于全行程的2% |
|||||||||
|
可調范圍 |
250：1 |
|||||||||
|
配置執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
|||||||||
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
|||||||||
氣動執行器參數：
|
執行器型號 |
單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動焊接三片式球閥零件材料：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
AT氣動執行器選型技術參數：
|
規格型號SpecificATion model |
尺寸代碼 單位：mm |
氣源接口 |
|||||||||||
|
L |
H |
K |
N |
X×Y |
S |
W |
A×深 |
E |
B×深 |
F |
G |
||
|
AT32Q |
110 |
45 |
45 |
20 |
50*25 |
12 |
9 |
/ |
/ |
M5*8 |
36 |
40 |
G1/8" |
|
AT40Q |
122 |
60 |
65 |
20 |
80*30 |
14 |
11 |
M5*8 |
36 |
M6*10 |
50 |
40 |
G1/4" |
|
AT52Q |
147 |
72 |
72 |
20 |
80*30 |
14 |
11 |
M5*8 |
36 |
M6*10 |
50 |
40 |
G1/4" |
|
AT63Q |
172 |
88 |
83 |
20 |
80*30 |
18 |
14 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
AT75Q |
184 |
100 |
95 |
20 |
80*30 |
20 |
14 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
AT83Q |
204 |
109 |
103 |
20 |
80*30 |
21 |
17 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
AT92Q |
262 |
117 |
109 |
20 |
80*30 |
22 |
17 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
AT105Q |
268 |
133 |
121 |
20 |
80*30 |
26 |
22 |
M8*13 |
70 |
M10*16 |
102 |
40 |
G1/4" |
|
AT125Q |
301 |
155 |
143 |
20 |
80*30 |
27 |
22 |
M8*13 |
70 |
M10*16 |
102 |
55 |
G1/4" |
|
AT140Q |
394 |
173 |
152 |
20 |
80*30 |
32 |
27 |
M10*16 |
102 |
M12*20 |
125 |
55 |
G1/4" |
|
AT160Q |
458 |
198 |
174 |
20 |
80*30 |
34 |
27 |
M10*16 |
102 |
M12*20 |
125 |
55 |
G1/4" |
|
AT190Q |
528 |
232 |
206 |
30 |
130*30 |
40 |
36 |
/ |
/ |
M16*24 |
140 |
80 |
G1/4" |
|
AT210Q |
532 |
257 |
226 |
30 |
130*30 |
40 |
36 |
/ |
/ |
M16*24 |
140 |
80 |
G1/4" |
|
AT240Q |
660 |
291 |
260 |
30 |
130*30 |
50 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/4" |
|
AT270Q |
740 |
330 |
294 |
30 |
130*30 |
50 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/2" |
|
AT300Q |
798 |
354 |
336 |
30 |
130*30 |
60 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/2" |
|
AT350Q |
880 |
408 |
385 |
30 |
130*30 |
60 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/2" |
|
AT400Q |
950 |
464 |
516 |
30 |
130*30 |
60 |
55 |
M20*25 |
165 |
8*M16*25 |
254 |
80 |
G1/2" |
氣動焊接三片式球閥主要連接尺寸：
|
公稱通徑 |
氣動執行器配型 |
尺寸標注代號 壓力：1.6mpa 單位：mm |
|||||||
|
L |
T |
H |
S |
K |
Q |
R |
D |
||
|
DN8 |
AT32Q |
109 |
74 |
45 |
46.5 |
23 |
72 |
8 |
14 |
|
DN8 |
AT40Q |
123.5 |
74 |
44 |
65 |
23 |
87 |
8 |
14 |
|
DN8 |
AT52Q |
146 |
74 |
47 |
71.5 |
23 |
98 |
8 |
14 |
|
DN10 |
AT32Q |
109 |
73 |
45 |
46.5 |
23 |
72 |
10 |
16 |
|
DN10 |
AT40Q |
123.5 |
73 |
44 |
65 |
23 |
87 |
10 |
16 |
|
DN10 |
AT52Q |
146 |
73 |
47 |
71.5 |
23 |
98 |
10 |
16 |
|
DN15 |
AT32Q |
109 |
72 |
45 |
46.5 |
23 |
72 |
15 |
22 |
|
DN15 |
AT40Q |
123.5 |
72 |
44 |
65 |
23 |
87 |
15 |
22 |
|
DN15 |
AT52Q |
146 |
72 |
47 |
71.5 |
23 |
98 |
15 |
22 |
|
DN20 |
AT52Q |
146 |
80 |
54 |
71.5 |
26.5 |
98 |
20 |
27 |
|
DN25 |
AT52Q |
146 |
90 |
64 |
71.5 |
28 |
98 |
25 |
32 |
|
DN25 |
AT63Q |
170 |
90 |
56 |
83.5 |
28 |
116 |
25 |
32 |
|
DN32 |
AT63Q |
170 |
103 |
68 |
83.5 |
36 |
116 |
32 |
40 |
|
DN40 |
AT75Q |
184 |
115 |
73 |
96 |
38.5 |
128 |
40 |
48 |
|
DN50 |
AT83Q |
211 |
138 |
84 |
104 |
44 |
136 |
50 |
57 |
|
DN65 |
AT92Q |
265 |
176 |
95 |
109 |
61 |
146 |
65 |
75 |
|
DN80 |
AT105Q |
275 |
198 |
100 |
125 |
70 |
153 |
75 |
89 |
|
DN100 |
AT125Q |
305 |
240 |
112 |
147 |
82 |
190 |
100 |
110 |
