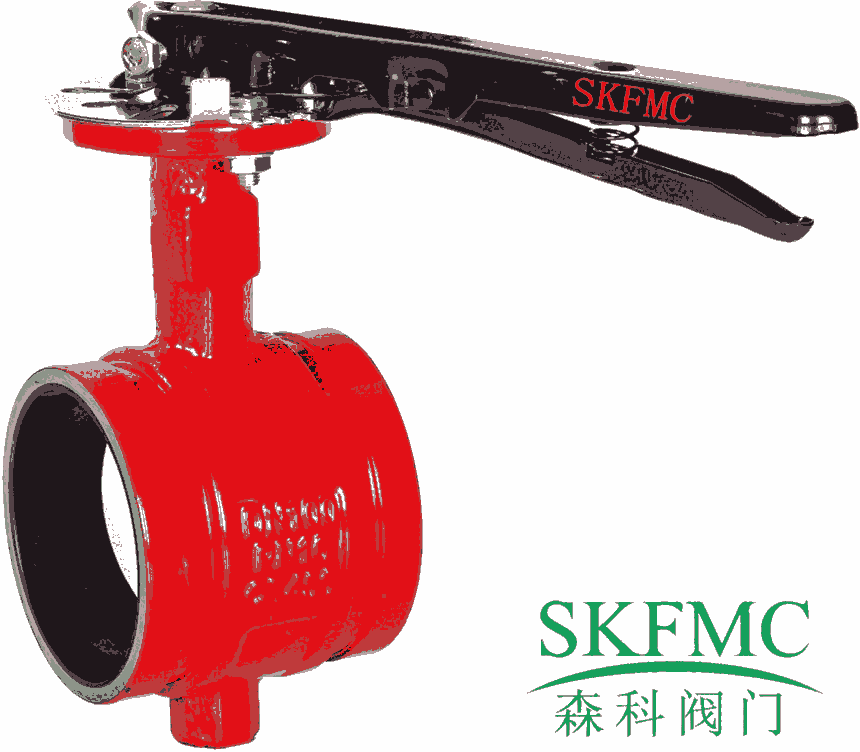

森科溝槽蝶閥D81X-16Q產品概述
D81X手柄溝槽軟密封蝶閥是采用國外先進技術及本公司多次改進設計。以碳鋼為主要材質，閥體采用厚壁無縫管焊接而成，閥板為球墨鑄鐵，質量可靠，比鑄鐵更為堅固耐用，外觀更加美觀，而且價格更優，又具備與管件連接所需求的快捷性。可廣泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截斷或調節之用。
森科溝槽蝶閥D81X-16Q產品特點
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
森科溝槽蝶閥D81X-16Q主要技術參數
|
公稱壓力 |
1.OMPa |
1.6MPa |
2.5MPa |
|||||
|
試驗壓力 |
殼體強度 |
1.5MPa |
2.4MPa |
3.75MPa |
||||
|
密封性能 |
1.1MPa |
1.76MPa |
2.75MPa |
|||||
|
適用介質 |
產品類型 |
鑄鐵、球墨鑄鐵 |
銅 |
碳鋼 |
不銹鋼 |
|||
|
適用介質 |
水、水蒸汽、油品、空氣 |
水、水蒸汽 |
水、水蒸汽、油品、空氣 |
硝酸類 |
||||
|
工作溫度 |
密封面材質 |
橡膠 |
乙腈橡膠 |
乙丙橡膠 |
氟橡膠 |
聚四氟塑料 |
銅 |
不銹鋼 |
|
工作溫度 |
≤60℃ |
≤80℃ |
≤250℃ |
≤250℃ |
≤200℃ |
≤200℃ |
≤200℃ |
|
森科溝槽蝶閥D81X-16Q主要零件材料
|
產品類型 |
材質 |
|||
|
閥體 |
閥板 |
閥軸 |
密封面 |
|
|
灰鑄鐵 |
HT200 |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、聚四氟塑料F46 |
|
球墨鑄鐵 |
QT450 |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
|
森科溝槽蝶閥D81X-16Q產品結構圖
森科溝槽蝶閥D81X-16Q產品結構尺寸
|
公稱通徑 DN（mm） |
外形尺寸（mm） |
||||||||
|
L |
H1 |
H0 |
D |
A1 |
B1 |
C |
E |
F |
|
|
DN50 |
88 |
60 |
220 |
60 |
14.5 |
9.5 |
2.2 |
245 |
65 |
|
DN65 |
90 |
75 |
245 |
76 |
14.5 |
9.5 |
2.2 |
245 |
65 |
|
DN80 |
96 |
80 |
270 |
89 |
14.5 |
9.5 |
2.2 |
245 |
65 |
|
DN100 |
115 |
94 |
300 |
114 |
16 |
9.5 |
2.2 |
245 |
65 |
|
DN125 |
123 |
112 |
320 |
140 |
16 |
9.5 |
2.2 |
245 |
65 |
|
DN150 |
132 |
125 |
350 |
165 |
16 |
9.5 |
2.2 |
245 |
65 |
|
DN200 |
147 |
150 |
400 |
219 |
19 |
13 |
2.5 |
260 |
90 |
