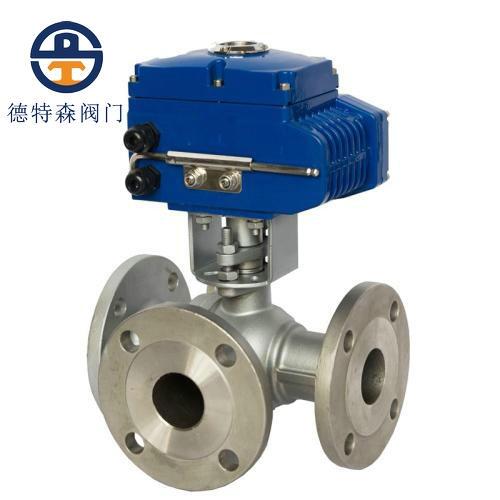

一、T型電動三通球閥Q945F-16P產品概述
T型電動三通球閥Q945F-16P由DSR、3810R、DZW、HQ、PSQ系列電動執行機構和T型三通球閥組成成，通過電動執行器產生的動力來改變球芯與管道的相對位置，從而對三條管路流體實現不同的組合控制。該產品以220V單相交流電為力源，接受控制系統 (或操作器) 來的220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使T型三通球閥實現對管路流體的換向作用。
Q945F/H電動T型三通可使三路正交的管道互相連通，即起分流(合流)作用，也可使其中兩條管道連通而切斷另一路管道，靈活控制管路中介質的合流或分流。
二、T型電動三通球閥Q945F-16P主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q945F/H-C |
Q945F/H-P |
Q945F/H-R |
Q945F/H-RL |
||
|
1 |
閥體/閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
2 |
球體 |
WCB+ENP |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
3 |
密封圈 |
PTFE、PPL、柔性石墨 |
|||
|
4 |
閥座 |
PTFE |
PTFE |
PTFE |
PTFE |
|
5 |
填料 |
柔性石墨/PPL/PTFE+O形圈 |
|||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
|
8 |
墊片 |
PTFE、PPL、柔性石墨 |
|||
三、T型電動三通球閥Q945F-16P主要執行器技術參數表
|
執行器型號 |
DSR、3810R、DZW、HQ、PSQ電動執行機構 |
|
主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。 |
|
|
環境溫度：-25～+70℃；環境濕度：≤95% |
四、T型電動三通球閥Q945F-16P主要外型尺寸表
|
|
||||||
|
公稱通徑 DN(mm) |
公稱壓力PN16(1.6MPa)主要尺寸(mm) |
|||||
|
L |
L1 |
D |
D1 |
D2 |
b |
|
|
15 |
150 |
75 |
95 |
65 |
46 |
14 |
|
20 |
150 |
75 |
105 |
75 |
56 |
16 |
|
25 |
180 |
90 |
115 |
85 |
65 |
16 |
|
32 |
200 |
100 |
140 |
100 |
76 |
18 |
|
40 |
220 |
110 |
150 |
110 |
84 |
18 |
|
50 |
240 |
120 |
165 |
125 |
99 |
20 |
|
65 |
260 |
130 |
185 |
145 |
118 |
20 |
|
80 |
280 |
140 |
200 |
160 |
132 |
20 |
|
100 |
320 |
160 |
220 |
180 |
156 |
22 |
|
125 |
380 |
190 |
250 |
210 |
184 |
22 |
|
150 |
440 |
220 |
285 |
240 |
211 |
24 |
|
200 |
550 |
275 |
340 |
295 |
266 |
24 |
|
※注：其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，如有需要請咨詢公司技術部門索取最新數據。 |
||||||
