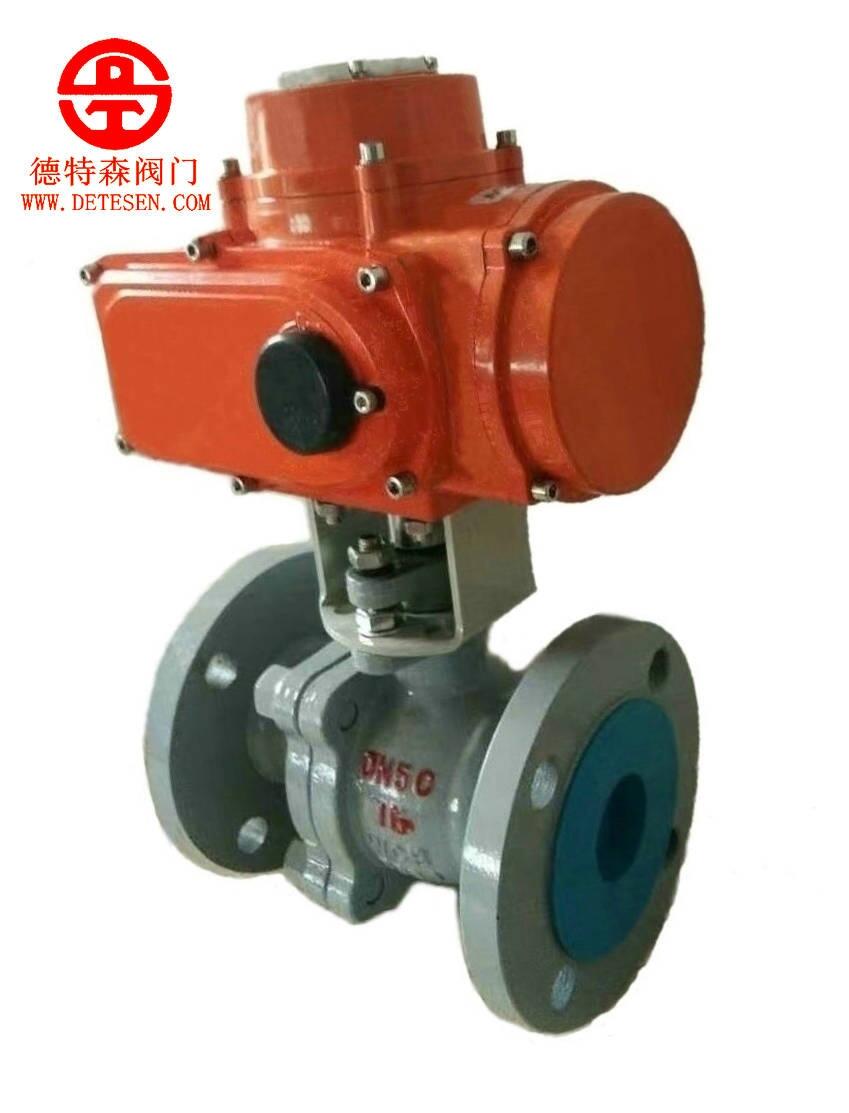

一、Q941F-16C產品概述
電動浮動球閥是一種由電動驅動、法蘭連接、浮動球直通式的電動球閥，閥座密封面材料有氟塑料 (Q941F)和硬質合金 (Q941H/Y)兩種，適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼，廣泛使用于石油、化工、冶金、造紙、制藥、電鍍等行業。
適用于兩位切斷、調節的場合，閥與執行機構的連接采用直連方式，由 UNIC、PSQ、HQ、DHL等電動執行器(也可根據用戶要求配置其他型號電子式電動執行機構)與浮動球閥組成，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉，該閥具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||
|
Q941F-16C |
Q941F-16P |
Q941F-16R |
||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
2 |
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥桿 |
2Cr13 |
304 |
316 |
|
4 |
密封面 |
增強聚四氟乙烯、聚四氟乙烯(PTFE)、對位聚苯(PPL)、金屬堆焊鈷基 |
||
|
5 |
填料 |
聚四氟乙烯(PTFE)、 柔性石墨 |
||
|
6 |
適用介質 |
水、氣、油含顆粒介質 |
硝酸類 |
醋酸類 |
|
7 |
適用溫度 |
-29~450℃ |
||
三、主要性能規范表
|
公稱壓力(MPa) |
1.6 |
2.5 |
4.0 |
|
強度試驗 |
2.4MPa |
3.8MPa |
6.0MPa |
|
水密封試驗 |
1.76MPa |
2.8MPa |
4.4MPa |
|
氣密封試驗 |
0.4MPa-0.7MPa |
||
四、主要外形尺寸表
|
公稱通徑 (mm) |
PN16(1.6MPa)尺寸(mm) |
重量 (KG) |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
H |
Z-?d |
|||
|
DN15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-?14 |
- |
LQ51 |
|
DN20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-?14 |
- |
LQ51 |
|
DN25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-?14 |
8 |
LQ51 |
|
DN32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-?18 |
13 |
LQ5-1 |
|
DN40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-?18 |
17 |
LQ5-1 |
|
DN50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-?18 |
25 |
Q10-6 3/4 |
|
DN65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-?18 |
60 |
Q10-6 3/4 |
|
DN80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-?18 |
65 |
Q30-6 3/4 |
|
DN100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-?18 |
75 |
Q30-6 3/4 |
|
DN125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-?18 |
97 |
Q60-4 3/4 |
|
DN150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-?23 |
162 |
Q120-2 3/4 |
|
DN200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-?23 |
226 |
Q120-2 3/4 |
|
DN250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-?25 |
- |
- |
|
DN300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-?25 |
- |
- |
