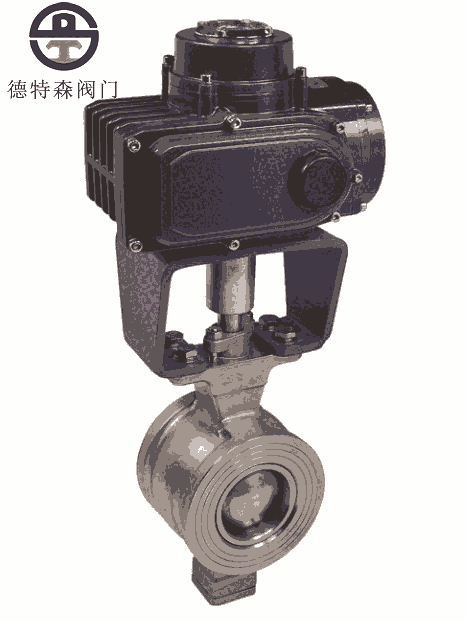

一、V型電動調節VQ977Y-16P產品概述
V型電動調節VQ977Y-16P由調節型電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節球閥。V型球閥是一種芯閥座采用金屬或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。
V型電動調節VQ977Y-16P特別適合用于要求大調節比的控制系統以及對含纖維質流體、料漿類流體的控制，其廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
二、V型電動調節VQ977Y-16P主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
1 |
閥體 |
WCB |
LCB |
WC9 |
CF8 |
CF8M |
CF3M |
|
2 |
V型球體 |
CF8 |
CF8 |
CF8 |
CF8 |
CF8M |
CF3M |
|
3 |
閥桿 |
2Cr13 |
2Cr13 |
2Cr13 |
304 |
316 |
316L |
|
4 |
底座 |
WCB |
LCB |
WC9 |
CF8 |
CF8M |
CF3M |
|
5 |
下閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
304 |
316 |
316L |
|
6 |
密封圈 |
增強聚四氟乙烯(PTFE)/對位聚苯(PPL)/鉻鎳系不銹鋼/硬質合金鋼 |
|||||
|
7 |
上閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
304 |
316 |
316L |
|
8 |
填料 |
柔性石墨/聚四氟乙烯(PTFE) |
|||||
|
9 |
填料壓蓋 |
WCB |
LCB |
WC9 |
CF8 |
CF8M |
CF3M |
|
10 |
壓板 |
WCB |
LCB |
WC9 |
CF8 |
CF8M |
CF3M |
三、V型電動調節VQ977Y-16P主要執行器技術參數表
|
電源電壓 |
單相 AC100V、200V、220V，50/60Hz |
|||||
|
動作范圍 |
0～90° |
|||||
|
動作時間 |
30秒/(50Hz 時) |
45秒(50Hz 時) |
||||
|
驅動馬達 |
20W |
30W |
90W |
90W |
100W |
100W |
|
保護裝置 |
過熱保護器(自動恢復型) |
|||||
|
環境溫度 |
-25～+55℃ |
|||||
|
絕緣電阻 |
100MΩ(500V-DC) |
|||||
|
耐壓值 |
AC1500V 1 分鐘 |
|||||
|
手動操作 |
用可卸式手柄操作 |
|||||
|
限位元件 |
電動操作時：全開全閉極限開關；手動操作時：機械擋塊 |
|||||
|
防水性 |
相當于 IP65 標準 |
|||||
|
安裝狀態 |
可適應各種方向 |
|||||
|
本體材質 |
鋁合金壓鑄 |
|||||
|
配線接口 |
PF 1/2×2 塑料防水接頭 |
|||||
四、V型電動調節VQ977Y-16P主要外型尺寸表
|
|
|||||||
|
公稱通徑 |
公稱壓力PN16(1.6MPa)尺寸(mm) |
||||||
|
L |
D |
D1 |
D2 |
Dc |
Z-Фd |
b |
|
|
25 |
102 |
115 |
85 |
65 |
58 |
4-14 |
14 |
|
32 |
102 |
135 |
100 |
78 |
66 |
4-18 |
16 |
|
40 |
114 |
145 |
110 |
85 |
76 |
4-18 |
16 |
|
50 |
124 |
160 |
125 |
100 |
225 |
4-18 |
16 |
|
65 |
145 |
180 |
145 |
120 |
235 |
8-18 |
18 |
|
80 |
165 |
195 |
160 |
135 |
260 |
8-18 |
20 |
|
100 |
194 |
215 |
180 |
155 |
270 |
8-18 |
20 |
|
125 |
213 |
245 |
210 |
185 |
320 |
8-18 |
22 |
|
150 |
229 |
280 |
240 |
210 |
340 |
8-23 |
24 |
|
200 |
243 |
335 |
295 |
265 |
390 |
12-23 |
26 |
|
250 |
297 |
405 |
355 |
320 |
420 |
12-25 |
30 |
|
300 |
338 |
460 |
410 |
375 |
510 |
12-25 |
30 |
|
350 |
410 |
520 |
470 |
435 |
630 |
16-25 |
34 |
五、V型電動調節VQ977Y-16P主要結構圖
