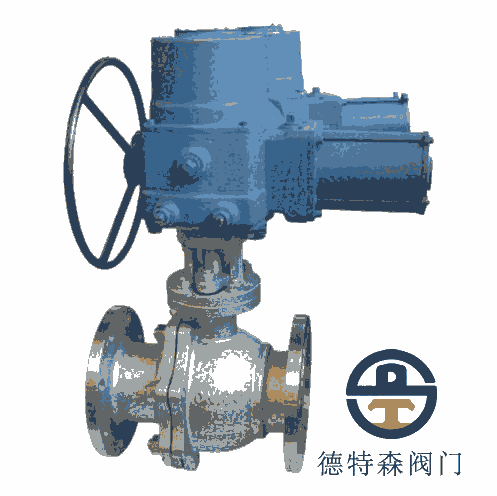

Q941H-16P不銹鋼電動球閥

產品價格：￥3600（人民幣）

規格：Q941H-16P（Q941Y-16P）Q941F-16P

發貨地：福建德特森球閥生產基地

品牌：

最小起訂量：1套

QQ洽談點擊詢價進入商鋪

福建德特森閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：福建德特森閥門有限公司

商鋪名稱：福建德特森閥門有限公司

聯系人：陳志杰（）

聯系手機：

固定電話：

企業郵箱：110051528@qq.com

聯系地址：福建省廈門市同安區湖里工業園33號（福建閥門工業集中區）

郵編：361000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

Q941H-16P不銹鋼電動球閥產品概述

本公司銷售的Q941電動法蘭球閥只需要旋轉90°即可全關全開。閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動法蘭球閥適用于兩位切斷、調節的場合。根據用途分為兩大類：電動O型切斷球閥和電動調節球閥，根據結構形式可分為：電動軟密封球閥和電動硬密封球閥兩類。軟密封球閥主要適用于溫度低于250度以內的介質。硬密封球閥主要適用于250度以上的介質。電動法蘭球閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥與執行器采用直連方式，內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及220VAC電源即可控制運轉。電動法蘭球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。電動法蘭球閥,Q941F/H電動O型切斷球閥,電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。

Q941H-16P不銹鋼電動球閥產品特點

（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

Q941H-16P不銹鋼電動球閥主要技術參數

公稱通徑DN(mm)

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

DN200

額定流量系數KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允許壓差(MPa)

≤公稱壓力

閥體形式

兩段式鑄造球閥

連接形式

法蘭式、焊接式、螺紋式

閥芯形式

"O"型球形閥芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快開型

動作范圍

0～90°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

350：1

配置執行機構

可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

Q941H-16P不銹鋼電動球閥執行器技術參數

執行器類別	引進型JO系列執行器參數	引進型3610R系列執行器參數	引進型HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

Q941H-16P不銹鋼電動球閥主要零件材料

零件名稱	材料
閥體、閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

Q941H-16P不銹鋼電動球閥主要性能規范

公稱通徑DN(mm)		DN15-DN300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

Q941H-16P不銹鋼電動球閥主要尺寸圖

Q941H-16P不銹鋼電動球閥主要連接尺寸

PN16（1.6MPa）結構連接尺寸（mm）
公稱通徑 DN(mm)		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	配JO型	275	280	287	312	312	325	335	365	400	420	440	470	545	580
	配HQ型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
	配361型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26

Q941H-16P不銹鋼電動球閥主要連接尺寸

PN25（2.5MPa）結構連接尺寸（mm）
公稱通徑 DN(mm)		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	配JO型	275	280	287	312	312	325	335	365	400	420	440	470	545	580
	配HQ型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
	配361型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

Q941H-16P不銹鋼電動球閥主要連接尺寸

PN40（4.0MPa）結構連接尺寸（mm）
公稱通徑 DN(mm)		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	配JO型	275	280	287	312	312	325	335	365	400	420	440	470	545	580
	配HQ型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
	配361型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33

Q941H-16P不銹鋼電動球閥主要連接尺寸

PN64（6.4MPa）結構連接尺寸（mm）
公稱通徑 DN(mm)		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	配JO型	275	280	287	312	312	325	335	365	400	420	440	470	545	580
	配HQ型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
	配361型	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
D		105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1		75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36

Q941H-16P不銹鋼電動球閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
