GCQ自潔式排氣過濾器

產品概述

GCQ-T自潔式排氣過濾器,GCQ-I自潔式排氣過濾器,GCQ-II自潔式排氣過濾器,GCQ-T自潔式排氣水過濾器,自潔式消氣過濾器,GCQ-T不銹鋼自潔式排氣過濾器,碳鋼自潔式排氣過濾器,不銹鋼自潔式過濾器,自潔式不銹鋼排氣過濾器,自潔式排污過濾器,自潔式不銹鋼過濾器,GCQ自潔式過濾器是利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入自潔式排氣過濾器時，體積擴大，流速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在分離板上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過分離板后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯有較小的振動，能將個別貼附在濾芯外側的污物振落，達到自潔的目的。水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率大大降低。僅在系統頂端設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。廣泛用于工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。

自潔式排氣過濾器結構圖

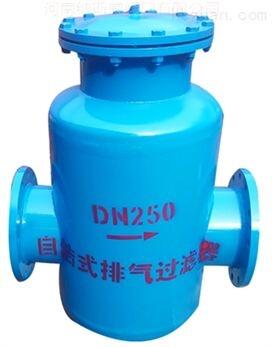

自潔式排氣過濾器	自潔式排氣過濾器結構圖

自潔式排氣過濾器主要性能：

自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警功能、氣水分離功能又有過濾功能。過濾器自潔能力強，不用經常清掃過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效的排除，以充分發揮和保證水質的清潔。

自潔式排氣過濾器特點：

1、立式、臥式隨意，占空間面積小;

2、進出口夾角有0°，90°，180°，270°。任意角度，機房布置靈活

3、有自潔濾網功能，不需開蓋清理濾網

4、能排除水中氣泡和溶于水中的空氣，減少系統腐蝕，保護水泵葉輪;

5、減少系統腐蝕，保護水泵葉輪

6、容納污垢容量大

7、部件阻力小

8、污物增加系統阻力不變

9、形式多，有T型、直角型、Ⅰ型、Ⅱ型各種形式

自潔式排氣過濾器技術參數：

(1)壓力范圍：0.6、1.0、1.6MPa;

(2)極限使用溫度：95℃;

(3)規格型號：DN80-DN600;

(4)流量范圍：15-2800m3/h

(5)過濾網常用規格：8、10、14、20、30、70、150目/寸

(6)排氣率：99%

(7)排污率：99%

自潔式排氣過濾器T型主要連接尺寸：

規格DN	參考流量	A	D	B	C	E	F	重量Kg
50	5-7	320	159	130	320	15	25	35
65	8-11	380	219	150	370	15	25	45
80	15-20	460	273	175	420	15	25	60
100	25-35	520	325	210	500	15	25	80
125	45-60	580	377	235	600	15	40	110
150	60-85	640	426	260	700	15	40	160
200	90-130	720	470	300	800	15	40	220
250	150-260	780	500	360	950	15	50	280
300	250-400	890	600	400	1050	15	50	350
350	450-650	1000	700	460	1200	15	50	420
400	650-900	1120	800	515	1350	15	65	490
450	900-1100	1100	900	560	1450	15	65	560
500	1150-1500	1240	1000	610	1600	15	65	640
550	1300-1700	1340	1000	640	1700	15	80	720
600	1600-2000	1440	1100	600	1840	15	80	810
650	1900-2300	1440	1100	720	1960	15	80	900
700	2200-2700	1540	1200	760

自潔式排氣過濾器I/II型主要連接尺寸：

規格DN	參考流量m/h	A	B	C	D	E	F	G	H	I	Ⅰ重量kg	Ⅱ重量kg
50	7-10	219	520	160	210	380	300	15	25	200	50	52
65	12-21	273	580	180	230	440	400	15	25	220	70	73
80	20-30	325	700	210	290	510	450	15	25	240	90	94
100	35-55	377	820	250	330	570	500	15	40	250	120	125
125	60-90	426	910	280	360	600	600	15	40	270	150	156
150	85-120	500	1020	320	410	740	650	15	40	270	190	197
200	130-250	600	1200	380	470	860	750	15	50	270	240	250
250	260-400	700	1450	450	580	980	850	15	50	290	320	335
300	400-650	800	1570	490	620	1090	1000	15	50	290	450	470
350	650-900	900	1840	540	780	1290	1100	15	65	300	640	665
400	900-1100	1000	1990	590	840	1320	1250	15	65	300	700	730
450	1100-1500	1100	2190	640	940	1440	1350	15	65	300	880	910
500	1500-2000	1200	2560	740	1110	1540	1450	15	80	320	1160	1200
550	1900-2300	1200	2720	780	1150	1540	1450	15	80	320	1240	1290
600	2200-2800	1300	2830	840	1180	1640	1550	15	80	320	1350	1410
650	2700-3200	1300	2960	890	1220	1640	1550	15	80	340	1400	1460
700	3100-3600	1400	3130	940	1270	1740	1650	15	80	340	1500	1570

注：以上的產品介紹，參數，圖片，數據僅用于參考

【GCQ-T自潔式排氣過濾器,GCQ-I自潔式排氣過濾器,GCQ-II自潔式排氣過濾器,GCQ-T自潔式排氣水過濾器,自潔式消氣過濾器,GCQ-T不銹鋼自潔式排氣過濾器,碳鋼自潔式排氣過濾器,不銹鋼自潔式過濾器,自潔式不銹鋼排氣過濾器,自潔式排污過濾器,自潔式不銹鋼過濾器,GCQ自潔式過濾器】該產品由【河南納斯威閥門有限公司】生產。公司尊崇“踏實、拼搏、責任”的企業精神，并以“誠信贏天下”、開創經營理念，創造良好的辦公環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，我們始終堅持用戶至上用心服務于客戶，堅持用自己的服務去打動客戶。歡迎新老用戶蒞臨參觀指導工作，如果您對【納斯威自潔式排氣過濾器】產品感興趣或者有任何的疑問，您可以直接給我們留言或直接與我們聯絡，我們將在收到您的信息后馬上與您聯絡。期待與您攜手共創輝煌！
