Q971F電動意大利式薄型球閥
產品概述
Q971F電動超薄球閥,意大利式電動超薄球閥,電動對夾球閥,意大利式薄型電動球閥,電動意大利式球閥,防爆電動薄型球閥,電動意大利式薄型球閥,意大利式電動球閥,電動意式球閥,電動薄型球閥,電動對夾球閥,電動超薄球閥,不銹鋼電動意大利式薄型球閥,電動意大利式薄型不銹鋼球閥,調節型電動意大利式薄型球閥,不銹鋼意大利式電動球閥,不銹鋼對夾電動球閥,不銹鋼意大利式電動超薄球閥,電動對夾式超薄球閥是由精小型電動執行機構與不銹鋼對夾式閥體組合而成新一代超短法蘭距球閥簡稱意大利式球閥，是引進意大利技術進行國產化設計而發展出的,球芯通道形狀有矩形、V形及O形。執行機構可選配：開關型；調節型；防爆型；隔爆型；電壓可選配：DC24V；AC220V；AC380V電動對夾球閥采用一體化結構，與電動執行機構相配，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉。可廣泛應用石油、化工、天然氣、煤氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金、中央空調、煙草、灌溉、制藥、橡膠、環保、洗煤、礦山、消防、建筑、水處理、造紙、排污、樓宇自控、電子工業、景觀噴灌、機械配套、輕工業等等領域。
|
|
|
|
|
|
|

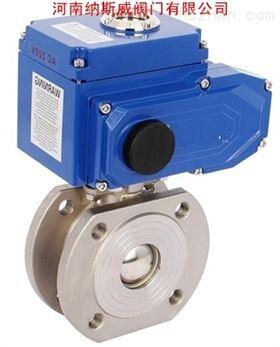

電動超薄球閥 |
電動超薄球閥結構圖 |
電動超薄球閥產品特點：
|
1、電動薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。 |
|
2、電動薄型球閥流體阻力小，其阻力系數與同長度的管段相等。 |
|
3、電動薄型球閥閥體較一般法蘭球閥短，適用于工廠同一管路閥門數量多的場合。 |
電動超薄球閥主要技術參數：
|
閥體形式 |
直通鑄造超短閥 |
|
公稱通徑 |
DN15～150mm |
|
公稱壓力 |
PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
對夾式、法蘭式 |
|
壓蓋型式 |
螺母壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
電動超薄球閥執行機構技術參數：
|
執行器型號 |
角行程電動執行機構 |
|
參數 |
電 源：DC24V ，AC200/220V，50/60Hz 輸出力矩：50N·M～2000N·M 動作范圍：0～90°，0～360° |
|
動作時間：15秒/30秒/60秒 保護裝置：過熱保護 手動操作：同附帶手柄操作 限 位：電氣、機械二重限位 |
|
|
防護等級：相當于IP-65 位置測量：可選裝開關或電位計 驅動電機：8W/E 進線接口：PE1/2〞進線線鎖 |
電動超薄球閥主要性能指標：
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
允許壓差 |
≤ 公稱壓力(MPa) |
||||||||||
|
動作范圍 |
0～90°，0～360° |
||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
||||||||||
|
基本誤差 |
±1% |
||||||||||
|
回差 |
±1% |
||||||||||
|
死區 |
≤1%(可調) |
||||||||||
|
可調范圍 |
250：1 |
350：1 |
|||||||||
電動超薄球閥主要零件材料：
|
1 |
閥體 |
WCB、CF8、CF8M、CF3M |
|
2 |
壓圈 |
2Cr13、304、316 |
|
3 |
閥座 |
PEFE、PPL、304、316 |
|
4 |
球體 |
2Cr13、304、316 |
|
5 |
閥桿 |
2Cr13、304、316 |
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
7 |
螺母壓蓋 |
2Cr13、304、316 |
電動超薄球閥主要外形及連接尺寸：
|
公稱通徑DN |
L |
L1 |
W |
H |
D |
D1 |
額定功率 |
額定電流 |
|
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
32 |
119 |
110 |
218 |
95 |
65 |
15W |
0.1A |
|
20 |
38 |
119 |
110 |
223 |
105 |
75 |
15W |
0.1A |
|
25 |
45 |
161 |
132 |
230 |
115 |
86 |
15W |
0.2A |
|
32 |
55 |
161 |
132 |
236 |
136 |
100 |
15W |
0.2A |
|
40 |
62 |
195 |
165 |
243 |
146 |
110 |
25W |
0.5A |
|
50 |
72 |
195 |
165 |
250 |
160 |
125 |
25W |
0.5A |
|
65 |
95 |
195 |
165 |
260 |
180 |
145 |
25W |
0.5A |
|
80 |
120 |
256 |
211 |
278 |
195 |
160 |
50W |
0.8A |
|
100 |
145 |
256 |
211 |
338 |
215 |
180 |
90W |
1.0A |
|
125 |
200 |
256 |
211 |
352 |
245 |
210 |
90W |
1.0A |
|
150 |
225 |
288 |
235 |
382 |
280 |
240 |
120W |
1.2A |
|
200 |
230 |
288 |
235 |
390 |
335 |
295 |
150W |
1.2A |
注：以上的產品介紹，參數，圖片，數據僅用于參考
