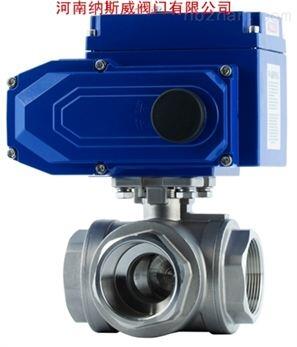

Q914F電動三通球閥
產品概述
Q914F內螺紋電動三通球閥,微型電動內螺紋三通球閥,三通電動球閥,電動不銹鋼三通球閥,內螺紋三通電動球閥,電動L型三通球閥,電動絲扣三通球閥,電動絲口三通球閥,絲扣電動三通球閥,不銹鋼內螺紋L型電動三通球閥,201不銹鋼電動L型三通球閥,304不銹鋼電動L型三通球閥,316不銹鋼電動L型三通球閥,316L不銹鋼電動L型三通球閥,L型電動三通球閥,L型三通電動球閥由不銹鋼內螺紋三通L型球閥與DC24V精小型電動執行器組成,有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。標準球芯有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、紡織、食品、自來水、建筑、煙草、中央空調、樓宇、環保、灌溉等領域。
內螺紋電動三通球閥結構圖：
|
|
|
|
|
|
|
Q914F電動三通內螺紋球閥 (三通L型) |
Q915F電動三通內螺紋球閥 (三通T型) |
內螺紋電動三通球閥執行器技術參數：
|
電源電壓 |
DC24V/AC220/380V，50/60Hz |
|
輸出力矩 |
50N·M～2000N·M |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于IP-65 |
|
防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8W/E |
|
進線接口 |
PE1/2〞進線線鎖 |
內螺紋電動三通球閥主要零件材料：
|
連接方式 |
內螺紋連接 |
對焊連接 |
|||||
|
零件名稱 |
閥體閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
球體、閥桿 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
|
|
密封圈、填料 |
增強聚四氟乙烯、對位聚苯 |
||||||
|
適用工況 |
適用介質 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐蝕介質 |
|
適用溫度 |
-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) |
||||||
內螺紋電動三通球閥安裝連接尺寸：
|
通徑DN |
英寸" |
連接尺寸 |
|||||
|
mm |
inch (G) |
L |
L1 |
H(配HQ) |
H(配HR) |
A(配HQ) |
A(配HR) |
|
10 |
3/8 |
60 |
30 |
260 |
130 |
265 |
161 |
|
15 |
1/2 |
72 |
36 |
265 |
130 |
265 |
161 |
|
20 |
3/4 |
85 |
42 |
280 |
135 |
265 |
161 |
|
25 |
1 |
91 |
46 |
290 |
139 |
265 |
161 |
|
32 |
11/4 |
110 |
55 |
310 |
158 |
265 |
197 |
|
40 |
11/2 |
122 |
61 |
340 |
165 |
265 |
197 |
|
50 |
2 |
145 |
72 |
360 |
202 |
265 |
197 |
注：產品介紹，參數，圖片，數據僅供參考
