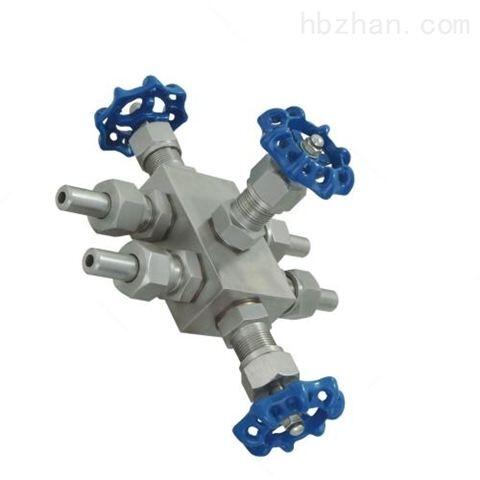

QFF3三閥組
產品概述
QFF3三閥組針型閥, 三閥組,流量計平衡閥,不銹鋼三閥組針型閥, QFF3-160P三閥組針型閥, QFF3-320P三閥組針型閥是用在差壓變送器配套上，起平衡作用，它有一個輸入端二個輸出端，在不切斷管道流體的情況下，完成排污，它優于三閥組，可以避免三閥組誤操作而產生單向靜壓的缺點。比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量且較高壓力的氣體或者液體介質的密封。針型閥形與壓力表配合使用是最合適的了。一般的針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
三閥組針型閥結構圖
|
|
|
|
|
|
|
三閥組針型閥 |
三閥組針型閥結構圖 |
|
|
|
主要零件材料
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
QFF3 160 DN3-50 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
QFF3 320P DN3-50 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
主要性能參數
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
QFF3 320 DN3-50 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
主要外形連接尺寸
|
型號 |
公稱直徑(mm) |
尺寸 |
重量(Kg) |
|||||
|
L1 |
D1 |
Do |
H |
H1 |
L2 |
|||
|
QFF3-320P |
DN3-50 |
200 |
14 |
65 |
234 |
260 |
54 |
3.8 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
