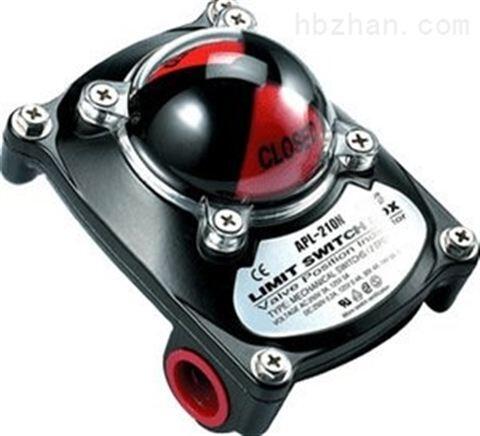

APL閥門回訊器
產品概述
APL210N閥門回訊器,APL回訊器,閥位回訊器,閥門信號反饋器,行程開關,APL回信器,APL限位開關,防爆限位開關,防爆回訊器,防爆回信器,氣動閥門開關,APL氣動閥門限位開關,APL220N閥門回訊器,APL310N閥門回訊器,APL312N閥門回訊器APL410N閥門回訊器,APL310N限位開關,APL210N限位開關,APL410N限位開關,機械式防爆限位開關,APL-510ITS閥門回訊器,APL310ITS閥門回訊器,閥位回訊器由活塞、汽缸、機械探桿及端頭的磁鐵、傳感頭、塑料光纖、光電轉換儀等構成。是自動閥門位置和信號反饋的一種現場儀表。用于檢測和監視汽缸式閥門或其他汽缸式執行機構內部活塞運動位置。通過同軸連接件或反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。發光二極管發出的可見光，通過一塑料光纖傳給傳感頭后形成入射光，在斷面對射至另一塑料光纖形成對射光回到光敏管轉換成電信號。是對石油、化工等易燃、易爆場所使用的閥門開、關信息進行測量與傳遞的儀器。將閥門的開啟或關閉位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序。該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。
閥門回訊器結構圖
|
|
|
|
|
|
|
|
|
|
閥門回訊器 |
閥門回訊器結構圖 |
|
|
|
|
|
|
閥門回訊器的特點
(1)安裝簡單
回訊器通過一個伸縮桿(檢測探頭)感受汽缸活塞的運動，探頭可調范圍大，因此安裝允許誤差大，并可根據變送器上的指示燈的狀態確認是否安裝正常;回訊器電路部分無須調試;上下閥位信號輸出線不需要鑒別極性就可以并聯接入安全柵�；赜嵠黝^部(變送器)和檢測探頭之間采用一種獨特的卡接方式，安全柵采用din導軌安裝方式，簡單可靠，易于拆裝。
(2)功能多樣
回訊器和安全柵相距遙遠，但各自都有指示燈，根據指示燈的狀況，不僅可以判斷汽缸活塞工作是否正常，還可以判斷兩地連線是否正常。
(3)性能可靠
由于采用了磁耦合原理，完全消除了汽缸內氣體泄漏到回訊器，導致回訊器損壞的可能;變送器電路采用高強度絕緣材料一次性封裝，具有防雨、防水、防潮、溫度適應范圍寬等特點。檢測探頭的行程緩沖大，即使活塞過沖也不會損壞回訊器; 安全柵具有過壓保護和短路保護功能，輸入電壓超過一定電壓(30v)或輸入端短路時，輸出端的電壓、電流都為零，故障消除后，安全柵可自動恢復到正常工作狀態。
(4)適用范圍廣
檢測探頭設計有多種結構形式，頭部(變送器)體積小巧，可360°轉動，能適用于多種檢測對象，可滿足現場各種苛刻的空間限制。
APL限位開關 技術參數
|
APL-210N APL-310N APL-410N APL-510ITS |
||
|
防護等級 |
外殼防護型（IP67） |
防爆型（Exd ll Bt4） |
|
微動開關 |
機械式，2個 |
|
|
電氣接口 |
NPT1/2 |
|
|
環境溫度 |
-20~70℃ |
|
|
接線端子 |
8個 |
|
|
位置指示 |
0~90°連續 |
|
|
電壓 |
220V AC或DC |
|
|
電流 |
0.6A，125VDC，16A，1/2HP125 |
|
|
耐壓 |
250V AC 16(3)A250V-T105u# |
|
產品 特征：
◆ 三維位置指示器能夠清楚的顯示閥門所處的位置。
◆ 壓鑄鋁合金殼體，粉末涂層，緊湊設計外型美觀，減少閥門包裝體積，質量可靠。
◆ 雙線接口 雙1/2 NPT管接口。
◆ 信號反饋器。（原裝進口歐姆龍開關）
◆ 開關位置可由指示器清楚辨識。
◆多接點內接線路板 內部8個接線端口符合微型開關的標準，DPDT開關可選、接近開關、磁性開關可選并可用于電磁閥的連接。
◆“快速位置”凸輪； ITS-100限位開關的可調節凸輪通過花鍵和彈簧安裝；開關凸輪的位置不用工具即可進行快速調整。
◆ 用PCB板代替接線，防止短路。
◆環境溫度：-25～85℃，防護等級：IP67，可選IP68，防爆等級:ExdII BT6、Exd IICT6,符合EN50014/50018標準。
◆ 雙接線口，標準接點，接線安全、方便。
◆ 支架易于安裝有4種支架符合NAMUR標準，支架符合ISO5211標準，任何轉動執行器借可容易地進行安裝。
◆ 防脫螺栓，拆裝時螺栓附在上蓋上不會脫落。
◆ 安裝方便，不銹鋼主軸連接部分及安裝支架均符合 NAMUR 標準。
◆ 防腐蝕。
◆外部涂層：聚酯涂層（黑）。
◆支架材質可選用 SS304 。
◆有標準型和防爆型兩種。
閥門回訊器使用注意事項
1、必須斷電后開蓋。
2、隔爆型引入電纜護套外徑Φ7~8mm，擰緊壓緊螺母，使密封圈內徑抱緊電纜的護套。
3、不用的電纜引入裝置必須堵封。
4、用戶安裝使用和維護防爆限位開關時，必須遵守GB50058-92《爆炸和火災危險環境電力裝置設計規范》和GB3836.15-2000防爆標準的規定。
回訊器技術參數
|
標準防護 |
IP67或者IP68 |
|
|
標準開關 |
SS5GL（OMRON）2SPDT開關（選項SPST-NC、SPST-NO） |
|
|
觸點 |
250VAC/3A、125VAC/5A、250VDC/0.2A、125VDC/0.4A、30VDC/4A |
|
|
選項 |
SS10GL（OMRON）2SPDT開關（選項SPST-NC、SPST-NO） |
|
|
觸點 |
250VAC/3A、125VAC/5A、250VDC/0.2A、125VDC/0.4A、30VDC/4A |
|
限位開關盒 接近開關
|
標準開關 |
NJ2-V3-N(P&F)接近開關 本安型 |
|
|
電壓 |
8VDC（IP67 to 60529） |
|
|
距離 |
2mm |
|
|
選項 |
EM ctoEN60947-5-2 |
|
|
NBB2-V3-E2/E3(PNP) |
10-30VDC 距離2mm |
|
|
NBB2-V3-EO(NPN) |
10-30VDC 距離2mm |
|
|
NBB3-V3-Z4/Z5 |
60VDC 距離3mm |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考
