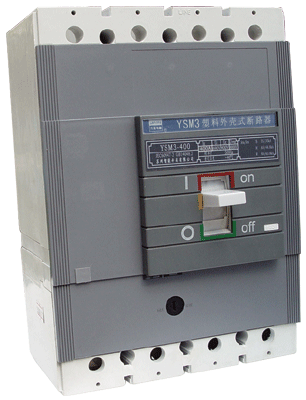

YSM3系列塑殼斷路器的適用范圍:
YSM3系列塑料外殼式斷路器(以下簡稱斷路器)，是采用國際標準設計及先進的制造技術開發研制成功的新系列塑料外殼式斷路器。本系列斷路器其額定絕緣電壓為400V (Inm≤160A)- 690V(Inm≥250A)，主要用于交流50Hz，額定電流10A-1600A，額定工作電壓380V/400V的配電網絡中，用來分配電能，并對線路及電源設備的過載、短路和欠電壓起保護作用，并適合用作隔離，在正常條件下也可以作線路的不頻繁轉換之用。殼架等級額定電流為400A及以下的斷路器也可作鼠籠型電動機的不頻繁起動、運轉中分斷及作為電動機的過載、短路和欠電壓保護之用�？杉友b欠電壓脫扣器、分勵脫扣器、輔助觸頭、報警觸頭、電動機操作機構及轉動手柄操作機構等各種用途的電氣附件和機械附件。
YSM3系列塑殼斷路器按其額定極限短路分斷能力（Icu）的高低分為C型（經濟型）、S型（標準型）、M型（較高分斷型）、H型（高分斷型）四類。該斷路器具有體積小、分斷能力高、飛弧距離短（部分規格零飛�。⒖拐駝拥忍攸c。該系列分短路電流保護（磁式）、過電流保護（熱式）兩種形式。該斷路器無飛弧系列采用了我公司獨創的并獲得國家專利的CDC滅弧技術，具有飛弧距離為零的特點,尤其適用于結構緊湊的抽屜式、封閉式成套設備。系列塑殼斷路器，其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流6A至800A的電路中作電纜、變壓器、發動機、電動機等的過載、短路、接地和欠電壓保護，及不頻繁轉換和不頻繁起動電動機之用，具有兩段非選擇性和三段選擇性保護（225A以上）
YSM3系列塑殼斷路器的功能特點:
YSM3系列塑殼斷路器該斷路器無飛弧系列具有飛弧距離為零的特點,尤其適用于結構緊湊的抽屜式、封閉式成套設備。
1． 該系列斷路器中的無飛弧系列采用了獲得國家專利的CDC滅弧技術。
2． 該系列斷路器還采用了新結構、高性能的觸頭系統：① 快速可調瞬時電磁系統；②強制觸頭分離機構；③大開距動觸頭斥開機構-可翻轉斥力機構； ④U型斷路器觸頭系統：是在原斷路器上串聯一個由平行導體組成的斥力限流觸頭系統。
3.YSM3系列塑殼斷路器采用國際先進設計及制造技術研制開發的新型斷路器，各項性能指標均達到同行業先進水平。斷路器具有體積小、分斷能力高、飛弧距離短（部分規格零飛弧）、抗振動等特點。
4·斷路器采用具有精確選擇性保護和多功能的智能控制器，保護功能齊全，特別適用于需要提高供電可靠性，避免不必要停電的配電網絡中。用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、接地等故障的危害。
5.可實現“遙測”、“遙調”、“遙控”、“遙信”四遙功能，滿足控制自動化的要求。配置漏電互感器及相應的智能控制器也可實現漏電保護。斷路器在海拔2000m的沖擊耐受電壓達到8kV(同海拔按標準修正，最高可達12kV)。
YSM3系列塑殼斷路器的技術參數：
| 殼架等級額定電流 Inm(A) |
分斷電流(有效值) kA |
操作總次數
通電/不通電 |
額定電流 A |
|
S |
H |
R |
U |
|
YSM3-125 |
25 |
50 |
- |
- |
6000/8500 |
6、10、16、20、32、40、50、63 |
|
YSM3-160 |
35 |
50 |
85 |
100 |
6000/8500 |
16、20、32、40、50、63、80、100 |
|
YSM3-250 |
35 |
50 |
85 |
100 |
3000/7000 |
100、125、140、160、180、200、225 |
|
YSM3-400 |
50 |
65 |
- |
- |
2000/4000 |
200、250、315、350、400 |
|
YSM3-630
YSM3-800 |
50 |
65 |
- |
100 |
1500/2500 |
250、315、350、400、500
630、700、800 |
YSM3系列塑殼斷路器的使用條件:
YSM3系列塑殼斷路器用于周圍空氣溫度不超過+40℃，且24h的平均溫度值不超過+35℃。周圍空氣溫度下限為-5℃。
注：對于使用在周圍空氣溫度高于+40℃或低于-5℃的工作條件，用戶應與制造廠協商。
·安裝地點的海拔高度不超過2000m。
·最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
·污染等級3級。
·斷路器安裝在柜體室內，且加裝門框，防護等級達IP40。
·使用類別B。
·斷路器主電路及欠電壓脫扣器線圈，電源變壓器初級線圈安裝類別為IV；其余輔助電路、控制電路安裝類別為III。
·安裝的垂直傾斜度不超過5°。
·運輸和儲存條件：-25℃~+55℃，短時間內(24h內)可達+70℃。
·斷路器應安裝在無危險和導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
YSM3系列塑殼斷路器的應用實例:
→小豐滿電站
→天安門香港回歸慶典照明工程
→四川成都亞洲國際展覽中心
→南京時代廣場
→GCS，MNS，CUBIC等新型開關柜
YSM3系列塑殼斷路器的技術標準:
IEC60947.1 GB/T14048.1 總則
IEC60947.2 GB/T14048.2 斷路器
IEC60947.4 GB/T14048.4 接觸器和電機起動器
YSM3系列塑殼斷路器的規格型號:
YSM3-125S YSM3-125H YSM3-160S YSM3-160H YSM3-160R YSM3-250S YSM3-250H YSM3-250R YSM3-400S YSM3-400H YSM3-400R YSM3-630S YSM3-630H YSM3-630R YSM3-800S YSM3-800H YSM3-800R |
