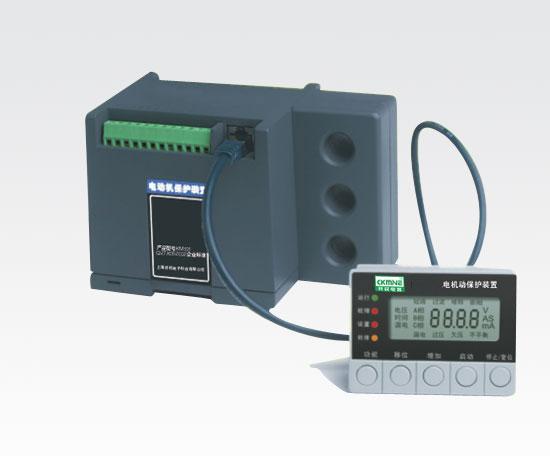

ES20系列低壓電動機綜合保護裝置
ES20系列低壓電動機綜合保護裝置用于保護額定工作電壓至660V，額定電流至250A（大于250A需要外接電流互感器）的電動機。對電動機的過載、過熱、外部故障、堵轉過流、相序、缺相不平衡、欠壓、過壓、欠功率、接地或漏電等故障引起的危害加以保護。
控制器可以測量電流信號，通過增加電壓模塊，可以測量電壓、有功功率、無功功率、頻率、電能等電網參數，通過增加顯示模塊可以顯示所測量參數，方便用戶對電網情況進行監測。
控制器帶有標準485接口，采用MODBUS規約，規約方便用戶進行組網，也可選用profibus規約�？梢酝ㄟ^增加模擬量輸出模塊，輸出4-20mA模擬量信號，方便用戶進行集中控制。
控制器基于微處理器技術，采用模塊化設計結構，產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用。可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，適用于工廠、煤礦、石化、冶煉、電力等領域。

控制器額定工作電壓：AC220V(50Hz/60Hz)。
功耗：15W/15VA。
電動機額定工作電壓：AC380V、660V。
電動機額定電流：2A （ 0.5A～2A ）；
5A （ 1A～5A ）；
6.3A（ 1.6A～6.3A） ；
25A（6.3A～25A ） ；
100A（25A～100A） ；
250A（50A～250A）；
大于250A以上時用外置電流互感器實現。
數字量輸入：輸入采用光耦隔離。
繼電器輸出：輸出使用繼電器隔離，繼電器觸點額定負載容量。
阻性負載：AC220V(250V) 、5A；
感性負載：AC250V 、2A；
通訊接口：采用隔離的485接口或Profibus-DP 接口。
接線方式：三相三線制。
適用工作環境及安裝條件：
工作溫度：－10℃～50℃；
極限工作溫度：－15℃～60℃；
儲存溫度：－30℃～80℃；
相對濕度：5%～95% 不結露；
安裝地點的海拔不得超過2000m；
污染等級為2級。
平均無故障時間: >50000h。
