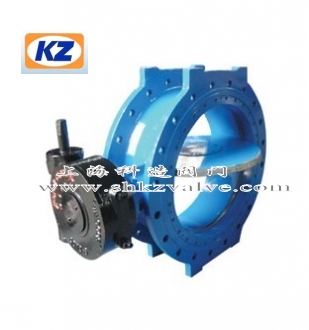

	                			GSD341X管網伸縮法蘭式蝶閥






	                			GSD341X管網伸縮法蘭式蝶閥




	                			產品價格：￥0（人民幣）





    1. 規格：GSD341X
      2.

    2. 發貨地：上海
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1臺
      5.











	                			免費會員





	                			會員級別：試用會員




	                			認證類型：未認證




	                			企業證件：未通過





	                			認證信息：未認證













      商鋪名稱：上海科造閥門有限公司


      聯系人：林先生（先生）



      聯系手機：


      固定電話：


      企業郵箱：kezaofamen@163.com


      聯系地址：上海市徐匯區龍吳路1143


      郵編：200231


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情









        GSD341X管網伸縮法蘭式蝶閥途及特點


           本蝶閥適用于食品、飲料、醫藥、化工式等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。


        GSD341X管網伸縮法蘭式蝶閥采用標準


        法蘭連接尺寸：GB9115-88

              GB91113-88；GB4216-84

結構長度：GB12221-89

壓力試驗：GB/T13927-92：ZBJ16006-90




GSD341X管網伸縮法蘭式蝶閥安裝使用注意事項


        1、  伸縮蝶閥在安裝前必須平放，切勿隨意磕碰，

2、  伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）

3、  當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。

4、  伸縮蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，終止伸縮閥伸縮管拉出，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。式中：PS-管道試驗壓力，DN-管道直徑

5、  伸縮蝶閥不做溫度補償時，只做安裝更換，維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行限位螺栓晉嚴禁卸掉（螺栓另配）。

6、  管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。

7、  本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。

8、  發蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。

9、  伸縮管安裝的閥門后。

10、 伸縮閥伸縮部分不得安裝在管道拐角或管道末端。
        DN
H1
H2
H3
L3
L2
L1
L4
最大長度Lmax
最小長度Lmin
伸縮長度L
A
Φ



        mm
in
0.6   1.0   1.6



        200
8
175
225
207
125
88
95
95
265
215
245
35
280
295
295



        250
10
215
266
207
125
88
95
95
295
235
265
35
335
350
355



        300
12
245
290
207
125
88
95
95
308
254
282
35
395
400
410



        350
14
270
320
207
125
88
95
95
325
271
300
35
445
460
170



        400
16
305
400
225
189
142
135
135
345
283
314
65
495
515
525



        450
18
325
425
225
189
142
315
135
370
314
340
65
550
565
585



        500
20
360
480
225
189
142
135
135
377
316
346
65
600
620
650



        600
22
445
520
256
245
190
267
190
446
388
417
253
705
725
770



        700
24
505
582
256
245
190
267
190
445
395
425
253
810
840
840



        800
32
560
620
256
245
190
267
190
479
425
455
253
920
950
950



        900
36
630
715
271
340
268
353
245
515
455
485
306
1020
1050
1050



        1000
40
680
760
271
340
268
353
245
525
465
495
306
1120
1160
1170



        1200
48
795
905
271
340
268
353
245
574
495
542
306
1340
1380
1390



        1400
56
900
1000
318
472
368
505
355
599
542
572
440
1560
1590
1590



        1600
64
110
1160
318
472
368
505
355
640
615
615
440
1760
1820
1820



        1800
72
1124
1247
318
472
368
505
355
725
695
695
440
1970
2020
2020



        2000
80
1292
1362
368
580
453
559
393
764
722
722
600
2180
2230
2230
