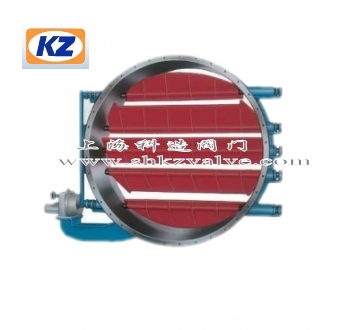

D9Z41BW電動圓形百葉式調節蝶閥用途
D9Z41BW電動圓形百葉式調節蝶閥與電動執行機構配套廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中的介質流量之用。
D9Z41BW電動圓形百葉式調節蝶閥特點
D9Z41BW電動圓形百葉式調節蝶閥蝶板采用百葉多軸體結構，流體均勻，電傳動，啟閉力矩省力均勻，動作靈敏，性能可靠。
D9Z41BW電動圓形百葉式調節蝶閥主要技術參數
公稱壓力PN(MPa)
0.005MPa
適用溫度℃
-30~350℃
適用介質
粉塵、含塵氣體
泄漏量
≤3%
閥門啟閉時間
≈25秒second
輸入信號（直流）
Ⅱ型0~10MA；Ⅲ型4~20MA
輸入通道
3個
輸入電阻
Ⅱ型220Ω；Ⅲ型250Ω
電源電壓
220V+20V/-20V；50HZ
介質流速
≤25m/s
D9Z41BW電動圓形百葉式調節蝶閥主要零部件材料
名稱 |
閥體 |
百葉板 |
連桿 |
支架 |
曲柄 |
閥軸 |
材料 |
碳鋼 |
碳鋼 |
碳鋼 |
WCB |
碳鋼 |
2Cr13 |
D9Z41BW電動圓形百葉式調節蝶閥連接尺寸
| DN | D1 | D | L | L1 | H1 | H | b | Z-Φd | 軸數 |
| 500 | 555 | 600 | 220 | 300 | 900 | 1270 | 8 | 20-18 | 3 |
| 600 | 655 | 700 | 220 | 300 | 950 | 1370 | 10 | 20-18 | 3 |
| 700 | 755 | 800 | 240 | 300 | 1000 | 1470 | 10 | 20-18 | 3 |
| 800 | 870 | 930 | 240 | 365 | 1120 | 1640 | 10 | 24-23 | 3 |
| 900 | 970 | 1030 | 260 | 365 | 1170 | 1740 | 12 | 24-23 | 3 |
| 1000 | 1070 | 1130 | 260 | 365 | 1220 | 1840 | 12 | 28-23 | 3 |
| 1120 | 1190 | 1250 | 280 | 420 | 1430 | 2110 | 12 | 28-23 | 3 |
| 1250 | 1320 | 1380 | 280 | 420 | 1495 | 2240 | 14 | 32-23 | 4 |
| 1400 | 1470 | 1530 | 300 | 420 | 1570 | 2390 | 14 | 36-23 | 4 |
| 1600 | 1670 | 1730 | 320 | 450 | 1745 | 2660 | 14 | 40-23 | 4 |
| 1800 | 1870 | 1930 | 340 | 450 | 1845 | 2860 | 16 | 44-23 | 4 |
| 2000 | 2070 | 2130 | 360 | 450 | 1945 | 3060 | 16 | 48-23 | 4 |
| 2240 | 2310 | 2370 | 380 | 480 | 2095 | 3330 | 18 | 48-23 | 4 |
| 2500 | 2570 | 2630 | 420 | 480 | 2225 | 3590 | 18 | 52-23 | 5 |
| 2800 | 2870 | 2930 | 440 | 480 | 2375 | 3890 | 18 | 60-23 | 5 |
| 3000 | 3070 | 3130 | 460 | 480 | 2475 | 4090 | 18 | 60-23 | 5 |
