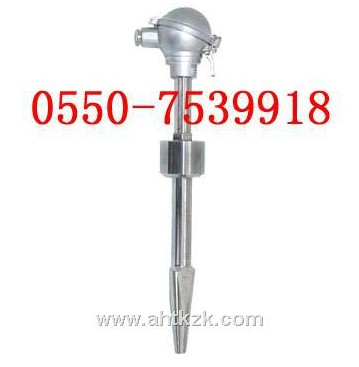

焊接固定錐形保護管工業熱電偶

焊接固定錐形保護管工業熱電偶

產品價格：￥電議（人民幣）

規格：WRN-624、625、WRE-624、625系列

發貨地：天長

品牌：

最小起訂量：1支

QQ洽談點擊詢價進入商鋪

天長市鑫柏儀表線纜有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：天長市鑫柏儀表線纜有限公司

聯系人：張春富（先生）

聯系手機：

固定電話：

企業郵箱：ahtkzcf@163.com

聯系地址：天長市銅城經濟開發區花園路1號

郵編：239317

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、WRN-624、625、WRE-624、625系列焊接固定錐形保護管工業熱電偶工作原理：

工業熱電偶的工作原理是兩種不同成份的導體兩端經焊接形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度的升高而增長。熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

二、焊接固定錐形保護管工業熱電偶產品特點：

測溫范圍大，精確度高；

機械強度高，耐壓性能好。
三、產品執行標準：

IEC584

IEC1515

GB/T16839．1-1997熱電偶第一部份:分度表

GB/T16839．2-1997熱電偶第一部份:允差

JB/T9283-1999工業熱電偶技術條件
四、焊接固定錐形保護管工業熱電偶熱電偶的基本結構：

WRN-624、625、WRE-624、625系列焊接固定錐形保護管工業熱電偶主要是由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

五、主要技術指標:

（一）溫度測量范圍和允許誤差

工業熱電偶類別	代號	分度號	測量范圍	允許偏差△ t ℃
鉑銠30-鉑銠6	WRR	B	8-1800	±1.5℃或±0.0025∣t∣
鉑銠10-鉑	WRP	S	0-1600	±1.5℃或±0.0025∣t∣
鎳鉻-鎳硅	WRN	K	0-1300	±2.5℃或±0.0075∣t∣
鎳鉻-銅鎳	WRE	E	0-800	±2.5℃或±0.0075∣t∣

（二）熱響應時間

在溫度出現階躍變化時，工業熱電偶的輸出變化值相當于該變化的50%，所需要的時間成為熱響應時間，T0.5表示。

（三）熱電偶公稱壓力

一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

工業熱電偶最小置入深度應不小于其保護管外徑的8～10倍（特殊產品例外）。

（四）工業熱電偶最小置入深度:

應不小于其保護管外徑的8～10倍(特殊產品例外)。

（五）工業熱電偶絕緣電阻(常溫):

常溫絕緣電阻的試驗電壓為直流500V±50V。測溫常溫絕緣電阻的大氣條件為溫度15～35℃,相對濕度45%,大氣壓力86-106KPa

對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ

即:Rr．L≥100MΩ．M L﹥1M

式中: Rr—熱電偶的長度,M。

對于長度等于或不足1米的熱電偶,它的常溫絕緣電阻值應不小于100 MΩ.

（六）上限溫度絕緣電阻

熱電偶的上限溫度絕緣電阻應不小于下表規定:

上限溫度tm℃	試驗溫度t℃	電阻值, MΩ
100≤tm﹤300	t=tm	10
300≤tm﹤500	t=tm	2
500≤tm﹤850	t=tm	0.5
850≤tm﹤1000	t=tm	0.08
1000≤tm﹤1300 tm﹤1300	t=tm t=1300	0.02 0.02

六、焊接固定錐形保護管工業熱電偶型號數據：

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料	熱響應時間 T0.5S	工作端形式	接線盒形式
單支鎳鉻-鎳硅	WRN-624	K (EU-2)*	0-600	不銹鋼 1Cr18Ni9Tii	＜20	接殼式	防水式
單支鎳鉻-鎳硅	WRN-625	K (EU-2)*			＜30	絕緣式
單支鎳鉻-銅鎳	WRE-624	B (EA-2)*			＜20	接殼式
單支鎳鉻-銅鎳	WRE-625	B (EA-2)*			＜30	絕緣式

注：1)熱響應時間T0.5＜90秒.

2)打*分度號作特殊規格訂貨.

3)公稱壓力:30MPa，流速：＜80m/s。

4)接線盒防護等級:IP65

5)特殊要求根據協議供貨, 訂貨時必須說明。
七、焊接固定錐形保護管工業熱電偶結構圖：
