一、RTCP真五軸數控系統優勢：
1.真五軸使用RTCP模式后，編程時可以直接針對刀具刀尖進行操作，這樣會更加簡單高效。假五軸必須依靠CAM編程和后處理技術，事先規劃好刀路，
假五軸機床的適應能力有很多局限性，調試也更加困難。
2.適應于各種類型的型鋼，適應于不同尺寸與規格，如:H型鋼、槽鋼、角鋼、變徑染、行車染、縱梁、加寬梁等。
3.不僅僅適應于腹板坡口、翼板坡口、還可以適應于內坡、外坡、平行坡口，而且可以任意設置坡口角度。
4.切割過程中刀尖與工件的位置關系始終保持一致，不僅確保切割精度，而且不會出現撞槍現象，同時通過RTCP功能確保激光切割頭出光方向永遠指向
工件，確保激光永遠打在工件上，不會出現激光發射方向不可控現象。
二、LPC激光線掃測量補償功能
LASER激光線掃/POINT空間點云/CNC數控補償，持續獲取輪廓數據，確保型鋼變形情況下的精準切割，型鋼上料任意擺放。
多道工序全流程型鋼切割加工（型鋼切割）：開坡口——開孔——劃線——打標——凌空切割——過焊孔——鎖口
適應各類型鋼切割：H型鋼、槽鋼、工字鋼、T型鋼

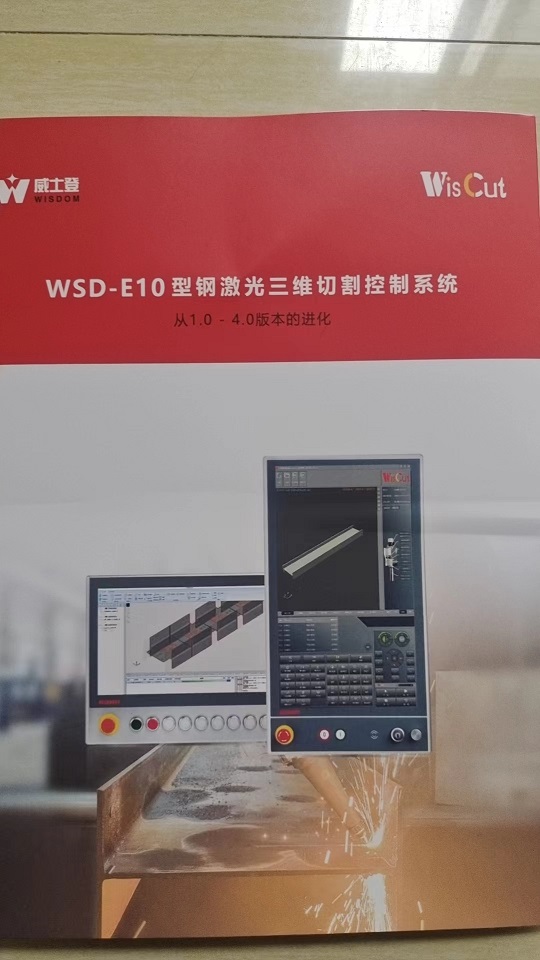

三、WSD－E10 V1.0型鋼激光三維切割開創者
懸臂式雙工位、龍門式雙工位、自動推料式
雙三合一型鋼三維激光切割控制系統
配置三合一：
1.系統硬件（CNC控制器   IO模塊組   總線調高器）
2.測量擺動機構（ACU擺動機構    LPC激光線掃測量模組）
3.配套軟件（WISCUT切割軟件     WISNEST套料軟件）
功能三合一：
 型鋼切割（WISCUT-H）        平板切割（WISCUT-S）        平坡切割（WISCUT-B）
四、WSD－E10  V2.0雙三合一
支持多種機械結構：直線雙工位（地軌拼接）、平行雙工位（橫梁延長）、重疊雙工位
五、WSD-E10  V3.0  免調試標準化倡導者
平坡工角槽一機成方圓功能合一：平板切割     平坡切割        管材切割       型鋼切割
六、WSD-10  V4.0特殊應用探索者
十八亂般武藝樣樣精通：新增變徑梁  、加寬梁、角鋼、縱梁、球扁鋼、相貫線
激光切割信息化系統
1.實現WISCUT、WISNEST軟件與MES系統無縫對接
2.加工任務遠程下發、編輯與管理
3.多臺機床狀態實時監控
4.機床加工數據報單統計
5.自動上下料系統對接
6.料庫管理系統對接
七、WISNEST型鋼套料軟件
化整為零，圖紙導入，一鍵加工
1.無縫對接TEKLA軟件，支持三維圖紙導入，支持工業級別文件格式（STP\IGS）
2.WISNEST支持循環裁剪和多種拼接方式：如斜接、V型、中心Z型及邊緣Z型等，實現真正的零尾料！
3.建模：方便客戶現場做圖，根據二維、三維紙質圖紙直接輸入參數就可以生成三維模型
4.零件可以一鍵生成G代碼文件，方便客戶打樣
5.豐富的工藝參數設置，如引線、補償、超刀點、零件共邊，零件展開設置等
6.自動排料：支持多零件、多型材多種方式排料，可同時進行排料，省料優先，長短料，自定義排料，并能記錄歷史排料信息。
八、WISTCUT型鋼切割軟件
功能三合一：型鋼切割/平坡切割/平板切割
配置三合一：系統硬件/配套軟件/擺動測量機構
LPC型鋼測量補償功能：LASER激光線掃－POINT空間點云CNC數控補償
型鋼專用工藝數據庫：R角、坡口、翼板、腹板、凌空切割、過焊孔、鎖扣等切割工藝
支持懸臂、龍門、自動化推料等多種機械結構
支持多種特殊型鋼的切割加工：如變徑梁、行車梁等
支持型鋼與圓管拼接的相貫線坡口切割
