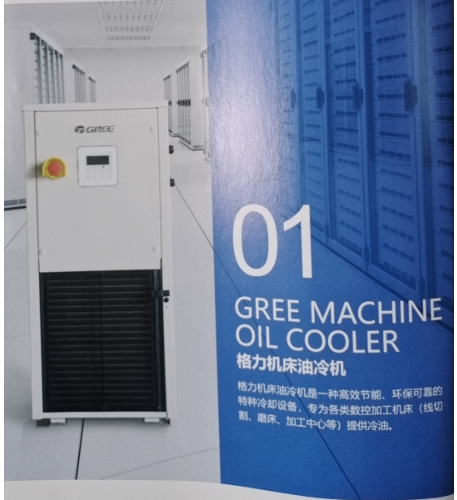

一、格力機床油冷機GREE MACHINE OIL COOLER
格力機床油冷機是一種高效節能、環�？煽康奶胤N冷卻設備，專為各類數控加工機床（線切割、磨床、加工中心等）提供冷卻
產品概述——命名規則：LyQGE5F/UNaAZ
序號                    代號描述                         表達意義
 1.                     載冷劑代號                           LY-冷油機
 2.                     壓縮機組                               Q-全封閉式
 3.                    壓縮機類型                             G-單轉子式，SG-雙轉子式
 4.                     電源類型                               缺省－三相380V，E-其它電源
 5.                     額定制冷量                            單位：KW
 6.                     冷卻方式                                F-風冷
 7.                     定變頻                                   U-定頻，缺�。�變頻
 8.                     制冷劑代號                             Na-R410A
 9.                     系列序號                                按照ABC等等排列
10.                   補充結構代號或功能代號          H-電加熱   L-滑動腳輪支撐   P-水泵    T-水箱     Z－支架支撐、缺�。�不包在上述類別
產品特性：
高效率——高效換熱器    壓縮機磁阻轉矩，同樣輸出能力下效率可提高5%
高可靠——螺旋管內的紊流抵制了污垢在表面沉積，使換熱器具有高效，緊湊和良好的抗結垢。
高適應性——油冷機提供兩種溫度控制方式，固定型，根據客戶需要，控制油冷機進口或出口油溫。同步型，油冷機可以設定油溫與環境
                    溫度（或機床溫度）差值，通過這種方式達到控制油溫的目的。
低噪音——通過大風葉設計，在能夠保證風量同時，大幅度降低轉速，有效降低噪音。新型軸流風葉優化風葉型線，葉片邊緣曲度更為合理，效率高。噪音小
機床聯動——通過報警接口接信號線到機床，油冷機如果出現故障。可以通過信號線給機床發送故障信號。預留一個遠程開關接口，如果用戶有需求，可以通
                     過遠程開關接口線，實現遠程開關機。
高精度——格力機床油冷機組采用變頻壓縮機和電子膨脹閥，通過PID控制算法，精確控制油溫精度正負0.1度。
全面保護功能——計時器功能/電源逆向保護/冷凝排氣溫度過高保護/自動調諧功能/高低油溫保護/冷媒泄漏檢測/變頻器保護及故障自動檢測

產品安裝及維修要求：
注意事項
機組安裝基礎：安裝基礎應由專業設計人員根據現場情況進行設計。
                       機組安裝基礎必須是水泥或鋼制結構，應能承受機組的重量，且該面必水平。允許的水平度誤差為6mm/m
機組位置與環境：機組應安裝處應盡量避免受火、油霧、粉塵、易燃物或腐蝕性氣體影響。任何情況下，機組都不能安裝在室外。
                           需要留出機組安裝、操作、維修所需空間。宜選擇通風良好、排風順暢場所，但應避免機組排風和運行噪音對他人造成不良影響。
                           吸風口、排風口周圍500mm以內不放置妨礙通風的物品。
                           為了使檢查作業易于進行，正面吸風、上方排風流暢，安裝時應保證具備下圖所示檢修保養備用空間。
機組管路連接：   外部管道布置必須符合相關的工程規范的要求。
                          機組的進油口和出油口附近設有標志識別，供管道連接時參考。
電氣安裝：          所有電氣安裝必須由專業人士按國家和當地法律、規章進行。
                          機組必須可靠接地，符合GB50169相關要求。
                          現場接線時請以機身所貼線路圖為準。

維護保養
油箱內的油位應保持在正常位置，并防止吸入空氣。
定期清潔油箱內部
確認機床油管未堵塞
確認油管未泄漏
確認主電源的電壓符合銘牌規定。
確認運轉時壓縮機、風扇及油泵無異音
確認運轉時油冷機無異常振動。
每3個月清洗一次過濾網，防止垃圾堵塞造成冷凝器換熱效率降低。
冷凝器污垢嚴重時，請使用毛刷等進行清潔，請勿使用“電刷”、“去污粉”等清潔（冷凝器翅片銳邊很鋒利作業時請戴手套）
長期停機時，請蓋好外罩，防止垃圾、灰塵及水等進入油冷機內部。切斷主電源。確保油冷卻機的冷凝器表面無油性垃圾及灰塵堆積。

二、格力機床水冷機GREE MACHINE WATER COOLER
       格力機床水冷機是一種高效節能、環�？煽康奶胤N冷卻設備，專為各類數控加工機床（線切割、磨床、加工中心等）提供冷卻水。
       采用微電腦控制系統，機組具有高壓保護、低壓保護、缺氟保護、壓縮機過流保護、壓縮機排氣高溫保護、防凍結保護、驅動模塊高溫保護、水流開關保護
       感溫包故障保護、溫度范圍異常警告等數十項保護措施，完全解決運行故障隱患，確保機組安全運行。
      智能控制快捷方便：微信公眾號，能隨時隨地從手機上看到冷機情況，方便快捷，智能操控。
