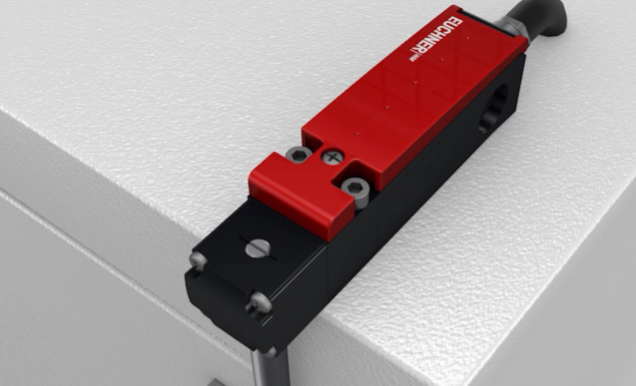

安士能塑料開關STP-BI-3A-4121A024SR11C2204

配有門鎖功能的機電式安全開關配有金屬頭的STP塑料開關STP-BI-3A-4121A024SR11C2204
STP-BI-3A-4121A024SR11C2204
STP-BI-State系列安全開關，SR11圓形接插頭
金屬材質觸發頭
正面輔助解鎖裝置
Bi-state附加功能
具有門監控觸點

接近方向

水平和垂直

可以90°增幅進行調整

Bi-state附加功能
此外，STP-BI還具有一項功能，即可

在安全門開啟且電力故障或是設備斷電時防止人員無意將自己鎖閉在內部。
電磁線圈沒法得電時的開關解鎖
電磁線圈工作電壓
AC/DC 24 V +10%，-15%
鎖止類型
STP3

通電解鎖, 彈簧力鎖止通過給電磁線圈通電解鎖

開關元件
2131

緩動式開關觸點，2常閉 + 1 常開 + 1 常閉（門監控觸點）

輔助解鎖裝置
用于在工具的輔助下解鎖鎖止功能。為防止改動，輔助解鎖裝置涂覆密封漆進行密封。

審批

電氣連接值
功耗 8 W
連接橫斷面 0.34 ... 1.5 mm2
額定絕緣電壓Ui 50 V
額定沖擊耐受電壓Uimp 1.5 kV
利用類別
AC-15 4A 50V
DC-13 4A 24V
短路保護符合IEC 60269-1標準 4A gG
電磁線圈工作電壓
DC 24 V -15% ... +10%
電磁線圈占空比 100 %
切換電壓
最�。�10 mA時） 12 V
切換電流
最�。�24 V時） 1 mA
熱額定電流Ith 4 A
機械值和環境
啟動速度 max. 20 m/min
接近方向 A
連接類型
1 x SR11圓形接插頭
門位置的常閉觸點數 1
門鎖監控功能的常開觸點數 1
門鎖監控功能的強制斷開觸點數 2
拔出力 30 N
觸發頻率 max. 1200 1/h
觸發力 35 N
安裝方向 任何
插入深度 24.5 mm
機械壽命 1 x 10?
固定作用力 20 N
切換原則 緩動式開關觸點
保護等級 IP65
環境溫度 -20 ... +55 °C
材料
殼體 加強型熱塑材料
聯系方式 銀合金，電亮金
鎖緊力Fmax 2500 N
鎖緊力FZh 2000 N
門鎖原理 雙州
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション 最大SIL PFHD 類別 任務時間
門鎖裝置控制 PL b - 4.23x10-6 b 20 y


B10D 任務時間
監控安全門位置 3x106 20 y
重要申明！值在DC-13 100 mA/24V時有效
門鎖監控 3x106 20 y
重要申明！值在DC-13 100 mA/24V時有效


結合觸發塊-S-GT-SN使用
超行程 5 mm
