韓國VMECA真空發生器

韓國VTEC/VMECA高質量集成中型鍵盤式真空發生器 VMECA VKM62 S1-A33-N-6

VKM61,62/VKX61,62 系列
MidiKeybord(集成式中型鍵盤)
特征
1.多段式噴嘴,產生高真空及快速實現真空
2.薄型（17mm）設計和輕量,設置時,空間制約zui低化，可以安裝在驅動部位
3.過濾器自動清洗，維持zui低限度的補充修理
4.可供選擇的多種組合形式的控制閥和真空傳感器， 除去不經常使用功能的配置（降低費用）
5.可替換的噴嘴，迅速排除故障
6.可調節釋放流量，工件的準確操控

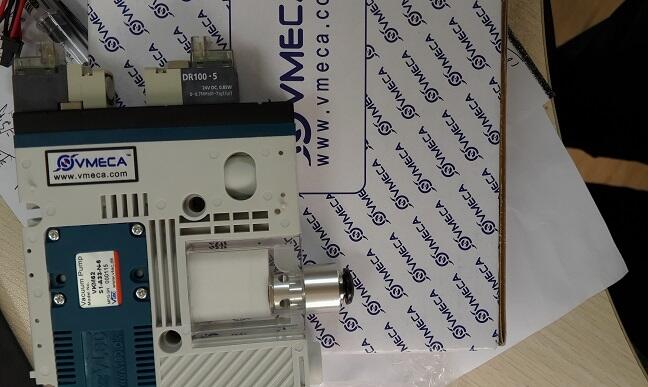

型號：Vmeca中空發生器VKM62-S1 A33-N-6  SN：000712

產品標注方式

VKM62 - M 4 -  A 3 3  S N V 6

產品型號 產品描述 Part Model#
1. 基本型號
VKM61 Midi Keyboard "M" 系列真空發生器,  37Nl/min真空流量 VKM61
VKM62 Midi Keyboard "M" 系列真空發生器,  74Nl/min真空流量 VKX62
VKX61 Midi Keyboard "X" 系列真空發生器,  31Nl/min真空流量 VKX61
VKX62 Midi Keyboard "X" 系列真空發生器,  62Nl/min真空流量 VKX62

2. 機身形式
S 單體型, M5 供給壓縮空氣端口
M 組合安裝型, G 1/4" 供給壓縮空氣端口
E 組合安裝型, 集中排氣式, G 1/4" 供給壓縮空氣端口
MU 組合安裝型, NPSF 1/4" 供給壓縮空氣端口
EU 組合安裝型, 集中排氣式, NPSF 1/4" 供給壓縮空氣端口

3. 組合安裝板數
1 1-Stack
2 2-Stack
3 3-Stack
4 4-Stack
5 5-Stack
6 6-Stack
7 7-Stack
8 8-Stack

4. 壓縮空氣控制閥及真空開關選項
A 供給空氣控制閥(狀態：常閉), 真空釋放控制閥(狀態：常閉)
B 供給空氣控制閥(狀態：常開), 真空釋放控制閥(狀態：常開)
C 供給空氣控制閥(狀態：常閉), 無真空釋放控制閥
D 供給空氣控制閥(狀態：常開), 無真空釋放控制閥
E 無供給空氣控制閥, 真空釋放控制閥(狀態：常閉)
W 電磁閥端子供給空氣控制閥, 真空釋放控制閥(狀態：常閉)

5. 電子閥電壓
1 AC 110V
2 AC 220V
3 DC 24V

6. 導線取出方式
1 電磁閥端子, DIN型(無導線)
2 電磁閥端子, DIN型(有閃爍燈, 無導線)
3 電磁閥端子, 連接插頭型(有閃爍燈, 包含0.3m導線)*
2B 電磁閥端子, DIN型‘2之1’總線電纜* BCM12-3DS-1
3B 電磁閥端子, DIN型‘3之1’總線電纜* BCM8-2D-1
  *選項CL, 2B,3B 不能適用于雙電磁閥.
  *3B只適用于 DC24V 和 S2, S2P的真空開關.

7. 真空開關
C 電子2輸出, 無模擬輸出, M8-4Pin 連接線（線長0.3m）, NPN輸出 V17-C
PC 電子2輸出, 無模擬輸出, M8-4Pin 連接線（線長0.3m）, PNP輸出 V17-PC
G 電子2輸出, 無模擬輸出, 4條連接線（線長2m）, NPN輸出 V17-G
PG 電子2輸出, 無模擬輸出, 4條連接線（線長2m）, PNP輸出 V17-PG
GA 電子2輸出, 有模擬輸出, 5條連接線（線長2m）, NPN輸出 V17-GA
PGA 電子2輸出, 有模擬輸出, 5條連接線（線長2m）, NPN輸出 V17-PGA
S1 機械式真空開關 VES-01B
S4 電子2輸出, 無模擬輸出,4條連接線（線長1m ）爍燈式, NPN輸出 V16-1-03
S5 電子2輸出, 無模擬輸出,3條連接線（線長1m ）爍燈式, NPN輸出 V16-1-02

8. 安全單向閥
無記號 無安全單向閥
N 有安全單向閥

9. 密封材質
無記號 丁晴橡膠(基本型)
V 氟化橡膠
E 三元乙丙橡膠

10. 真空港口
6 ? 6 (For ? 6 Hose)
8 ? 8 (For ? 8 Hose)
