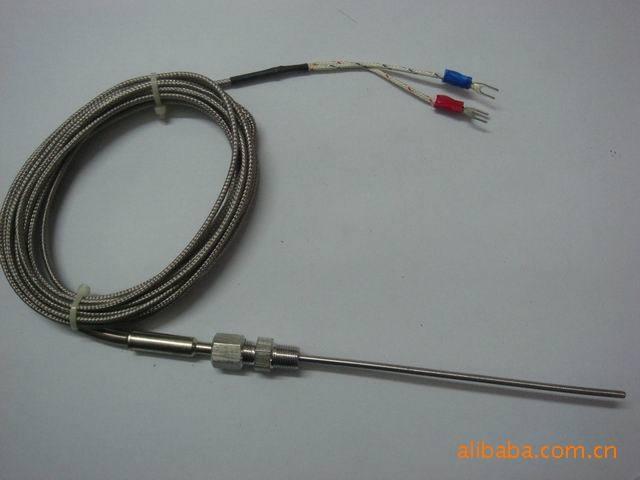

補償導線式鎧裝熱電偶WRNK2-191鎧裝絲長15米.直徑5 0-800度
WRNK系列微細鎧裝爐壁熱電偶，分為單支和雙支，適合于電廠鍋爐爐壁，管壁及其它圓柱體表面測量。
一、概述：微細鎧裝熱電偶適用于各大電力、化纖、制藥、化工等狹小且須彎曲場所的溫度測量與控制。是一種帶補償導線鎧裝熱電偶。WRNK-191、WREK-191即無固定裝置，分度號為K型和E型微細鎧裝熱電偶，彎曲直徑：R≥5D，我公司通常采用材質1Cr18Ni9Ti熱電偶保護套管，其余材質用戶可以選用不銹鋼304、316、GH2520等，直接與我技術中心。WRNK-191、WREK-191微細鎧裝熱電偶熱響應時間小于3S，測溫范圍分別為0-800℃和0-600℃，規 格：100x800、200x800、300x800、550x800、750x800。
二、測量原理：
微細鎧裝熱電偶是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上，而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或抱箍在爐管壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
三、主要技術參數：
測溫范圍和準確度
|
類 別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
zui高使用溫度℃ |
允許偏差△t |
|
|
測量范圍℃ |
允差值 |
||||||
|
鎳鉻－銅鎳 |
WREK |
E |
≥Φ3 |
600 |
700 |
0～700 |
±2.5℃或±0.75%t |
|
鎳鉻－鎳硅 |
WRNK |
K |
≥Φ3 |
800 |
900 |
0～900 |
±2.5℃或±0.75%t |
|
銅－銅鎳 |
WRCK |
T |
≥Φ3 |
350 |
400 |
＜-200 |
未作規定 |
|
-40～350 |
±0.75%t |
||||||
四、型號選擇：
| 型號 | 分度號 | 測溫范圍℃ | 測量端形式 | 規 格 | |
| L | L1 | ||||
|
WRNK-191M WRNK2-191M |
K | 0 — 800 | 絕緣式 |
1000 2000 4000 5000 8000 15000 25000 |
1000 2000 4000 5000 8000 15000 25000 |
|
WREK-191M WREK2-191M |
E | 0 — 600 | |||
|
WRNK-192M WRNK2-192M |
K | 0 — 800 | 接殼式 | ||
|
WREK-192M WREK2-192M |
E | 0 — 600 | |||
1） 熱電偶 I 級按協議訂貨.
2） 保護管材質為 1Cr18Ni9Ti, 其余材質根據協議訂貨 .
