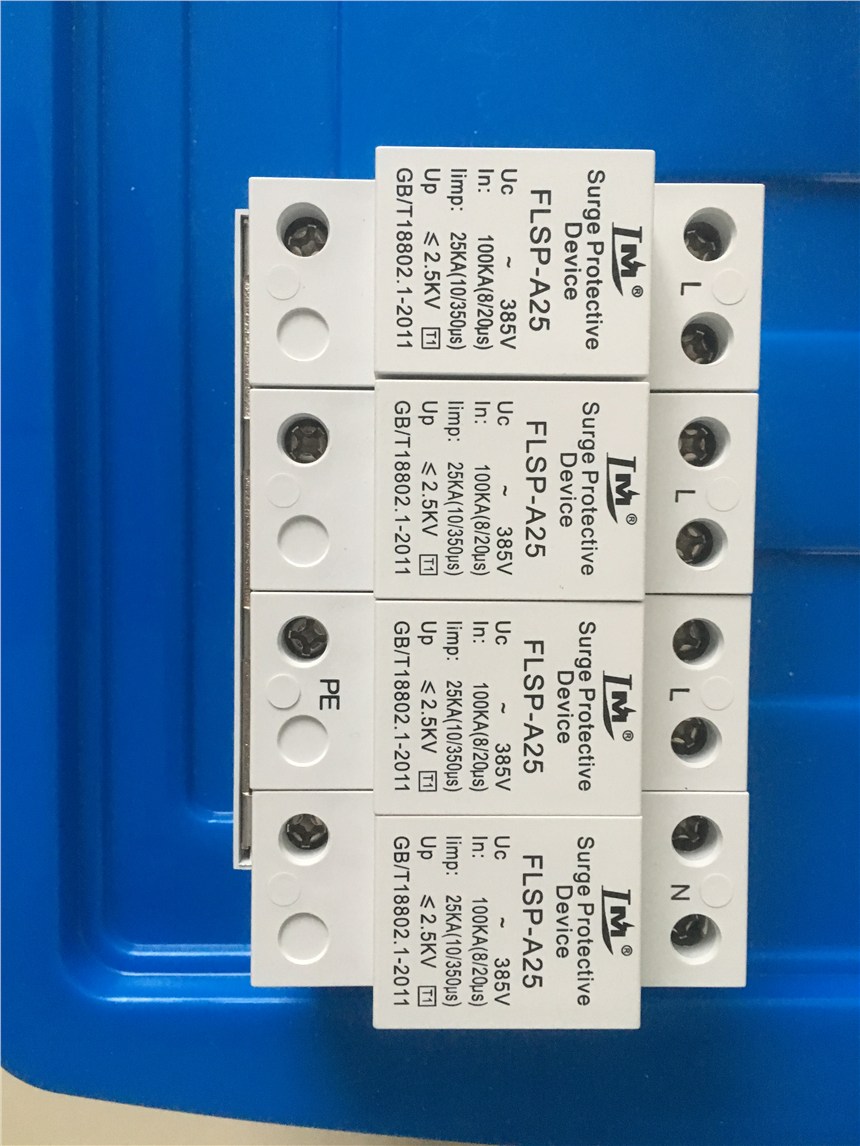

UC320V2.0KV10/350US浪涌保護器

一.產品用途

         通流容量為20ka、40ka、60ka的防雷模塊用于各種電源系統的防雷保護；通流容量為80ka、100ka、120ka的防雷模塊用于重要場所的總電源防雷保護。該產品廣泛適用于移動通信基站、微波通信局/站、電信機房、工廠、民航、金融、證券等的電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱、以及其它各種重要且易遭受雷擊的設備，使電源系統免受雷擊過電壓損壞。 2．命名規則 3．技術參數 4、安裝示意圖 5．產品特點 選用優質壓敏電阻，性能穩定可靠。通流容量大，ns級響應速度。內置過熱斷路裝置。失效檢測指示。 遙信報警接口。適用于不同電網，保護更。35mm 導軌安裝，標準模塊化設計.維護簡便，可插拔更換防雷模塊。 6．使用說明 ⑴安裝前必須切斷電源，嚴禁帶電操作。 ⑵連接線應采用不小于6 mm2的多股銅線，且要求短、粗、直。 ⑶建議在防雷模塊前端串聯熔斷器或空開。 ⑷安裝時請根據安裝示意圖所示連接，其中l為相線，n為零線，pe為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。 ⑸單片寬度為36的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。 ⑹安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。 ⑺防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。 ⑻非專業人員請勿拆卸。避雷針/電源防雷器/電源防雷模塊/三合一視頻防雷器/電源防雷插座/河南防雷/河南防雷產品/河南防雷公司/鄭州防雷/鄭州防雷產品
二.
揚州雷明防雷有限公司是生產避雷設備的高科技公司,專業生產電源系列防雷器,信號系列防雷器,天饋系列防雷器,防雷接地設備,各種避雷針;并承攬各類防雷工程,代理銷售各種名牌防雷產品,提供防雷技術咨詢。是國內早期進入系統防雷領域和機房防雷的企業之一,業務涉及電力安防,鐵路,高速,機場,金融,電信,證券,石油,基站,建筑,煤礦,部隊,智能化小區等行業,并在上述方面積累了豐富的經驗。公司技術力量雄厚,擁有我國氣象部門防雷中心早期進入防雷領域的優秀工程技術人員,專業為客戶提供完善的防雷方案設計,避雷產品應用指導以及現場施工過程中的技術。
三、
性能簡介：
   復合型低壓配電系統電涌保護器，依據IEC標準設計，采用的提前點火間隙、能量自動匹配技術，具有失效檢測指示、標準模塊化安裝，具備極大的雷電流泄放能力，適用于建筑物總電源系統的防雷，35毫米標準導軌安裝，維護極為方便，此級防雷器并聯于線路中，對后接設備的功率無限制。
持續工作電壓AC:255V  標稱放電電:3KA
放電電流：25KA  電壓保護級別：≤1.5KV     響應時間：≤100ns
工作溫區：-40-70℃   外殼防護等級：IP20      保護模式：L-N N-PE
劣化指標：無         自動脫扣：無
 ◆ 安裝在低壓電源線路上，用于電源線路、二級防雷及抗浪涌保護；
 ◆ 產品采用密閉式火花間隙，有強大的斷后續電流能力；
 ◆ 放電電流大，響應時間快，剩余電壓更低；
 ◆ 雙端子結構方便電源線路串聯(V形)連接；
 ◆ 適用于各種配電方式.
一、
    揚州雷明的整個運營體系由揚州雷明防雷有限公司和揚州雷明（WOKA）防雷科技有限公司組成,前者主要提供雷電防護工程設計施工,技術支持,銷售服務等,同時作為雷明（WOKA）防雷產品銷售和技術服務中心；后者承擔產品地研發,生產。另根據客戶的不同需求,公司銷售世界知名廠商產品,包括德國DEHN,OBO,A.O.LPZ, 法國CITEL等公司全系列防雷產品,法國INDELEC和SATELIT+衛星避雷針,ESE系列等多種避雷針。公司自主開發,生產的雷明(WOKA)全系列防雷（過壓）保護器年生產量可達一百萬只以上,并通過了國家相關檢測機構的檢測,在應用中得到了用戶的充分肯定。作為行業的領導者,我們將盡力為客戶提供的產品,解決方案以及服務,客戶滿意度和客戶自身競爭力的提高是我們工作的指導原則。我們的營銷及服務網絡遍及全國,為數以萬計用戶提供快速.優質的服務。
    電涌保護器GT-D20是依據IEC61643和GB18802的要求而設計,適合48-62Hz的低壓供電系統,為限壓型電涌保護器,該產品顯著特點是輸出殘壓低,響應時間快,特別當雷擊電涌通過保護器后,后續電流不會出現。當該防雷器因雷擊產生過熱,過流,擊穿失效時,內置失效脫扣裝置能自動將其從電網脫離。該產品經測試符合IEC61643-1和GB18802.1的要求。該產品等級為D級。GT-D20適用于建筑物內電子設備的感應雷防護,可作為建筑物內的第三級電源線路電涌保護器,安裝于建筑物內LPZ 2與LPZ 3區交界處之分層配電柜內。

二、特點
標準模塊化設計,標準35MM導軌安裝,使用方便
插拔式設計,更換方便
核心器件采用高質量壓敏電阻（MOV）,通流容量大,輸出殘壓低,響應速度快
脫扣裝置隔倉式設計,確保保護器因過熱過流,擊穿失效時,自動脫離電網
外殼采用高阻燃性材料,符合電氣安全要求
可附加聲光報警遙信模塊
注意事項
本保護器實際應用時,前端必須配置空氣開關或熔斷器,作為保護器后備保險裝置,防止保護器失效

三、注意事項
本保護器實際應用時,前端必須配置空氣開關或熔斷器,作為保護器后備保險裝置,防止保護器失效后影響電網正常運行。
本保護器保護等級IP20,若室固及可靠電氣連接,接地線盡量做到短而直,接地電阻至少≤10Ω。
本保護器故障指示窗變為紅色時,即該模塊出現損壞,請立即更換新模塊。
在雷雨季節前,雷雨天后,空氣開關跳閘,線路短路等情況下應及時檢查本產品的工作情況,并作好記錄,出現故障應及時由專業人員檢修。
使用范圍
   產品適用于防雷區域LPZ1區至LPZ2區（C級或II級）電源線路的雷電及電涌防護。通過組合
