HAT86(XIII)P/T-C強振鈴型 使用說明書

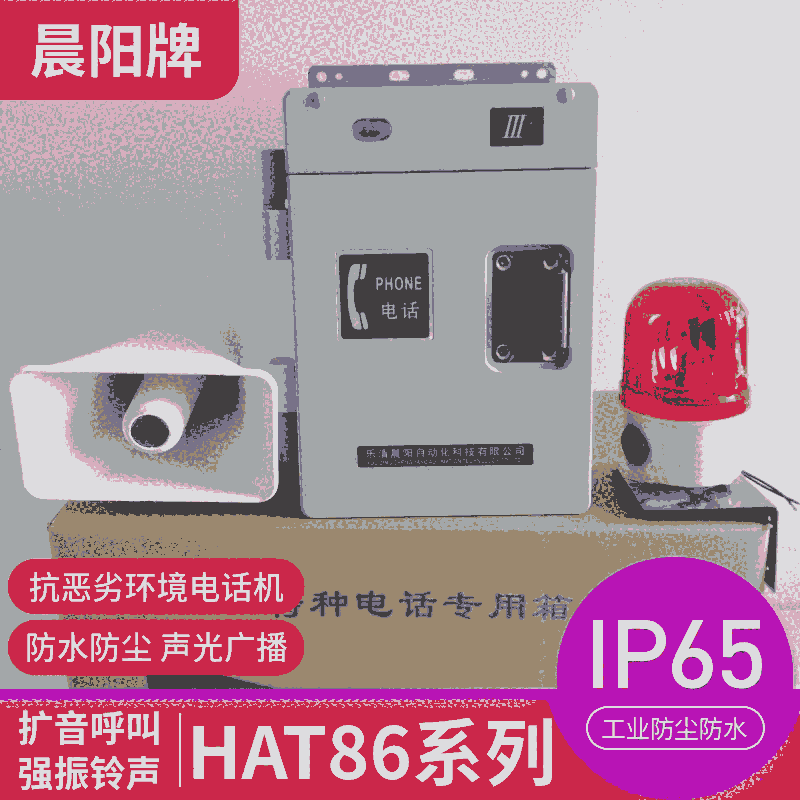

HAT86(XIII)P/T-C強振鈴型電話機，是在基本型電話機的基礎上增加了部分控制電路，利用振鈴鈴流的觸發來控制強電開關的通斷，從而驅動電鈴或閃燈等器件，以擴大話機振鈴的有效接聽范圍，適用于環境噪音超過90分貝的場所。如鋼鐵廠車間，選煤廠，施工隧道，電廠機房等，配有外置工業級防水防塵來電報警轉閃燈。

一、特點
1、話機外殼采用高強度LG,FR500阻燃材料，采用密封式結構設計，防火、防塵、防水、防腐，防護等級達IP 65，適用于較為惡劣的環境。
2、本機可與48～60 V任何形式交換機配合使用。
3、最后一組電話號碼重撥功能。
4、電子線路采用無觸點結構設計，避免形成電火花，起到防爆作用。
5、振鈴信號采用聲、光兩種方式提示。
6、號盤夜光指示。
7、話機、機殼一體化設計，起到防盜作用。
8、箱體采用優質阻燃材料，不銹鋼門鎖，新穎堅固。
二、主要技術指標
1、使用條件

 環境溫度：-25～+55°
 相對濕度：無要求
 大氣壓力：86～106 KPa
 環境噪聲：≤60 dB
2、工作頻率

 300～3400 Hz

3、撥號
3.1脈沖撥號
   撥號脈沖斷續比：1.6±0.2：l
   撥號脈沖速率：  10±1次/秒
3.2雙音頻撥號
   標準頻率：低頻群  695 Hz   770 Hz   852 Hz    941 Hz
             高頻群 1209 Hz  1336 Hz  1477 Hz   1633 Hz
   頻    偏：不超過  ±1.5％
   電    平：低頻群 –9 dBm ± 3 dB
          高頻群 –7 dBm ± 3 dB
   組合信號的高低頻電平差：2 ± 1 dB
   由諧波互調引起的總失真度比基波電平至少低20 dB

4、傳輸特性：

用戶線長度                     0 Km                 5 Km

發送響度評定值(dB)                   ≥2                   ≤12

接收響度評定值(dB)                   ≥-8                  ≤-l

側音掩蔽評定值(dB)                   ≥3                   ≥10

穩定平衡回損(dB)                     ≥9                   ≥15

回聲平衡回損(dB)                     ≥11                  ≥17

5、振鈴聲級 ＞80dB
6、重量：3.8 Kg
7、外型：237 × 342 × 170 mm

三﹑各部分功能說明

1﹑話機進線      2﹑底座     3﹑振鈴窗      4﹑中框

5﹑振鈴指示窗    6﹑前后蓋固定螺絲          7﹑手柄

8﹑手柄掛叉       9﹑數字鍵           10﹑重撥鍵（REDIAL）

11﹑快速收線鍵（FLASH）    12﹑安裝支架     13﹑門蓋

四﹑安裝

本機可固定在墻面、柱桿或其它建筑物上。用話機隨箱附件安裝支架固定在墻上，也可以在安裝時先將中框（4）與底座（2）的四個固定螺釘（6）擰開，將本機的底座固定在所需的位置上，同時請將脈沖雙音頻設置跳線 J ，以適應您的話機所在交換機的需要（出廠時設定為雙音頻工作）。

五﹑使用

1﹑當聽到電話鈴聲時，打開話機門蓋，摘下手柄便可與對方通話。
2﹑當您需要打電話時，請打開話機門蓋，摘下手機，聽到撥號音后，即可撥號。當聽到回鈴聲時，等待對方答話。如果聽到忙音（嘟……嘟……嘟聲），請掛機，稍后再打。

3﹑重撥鍵(REDIAL)使用：

（1）作重撥鍵用：提機聽到撥號音后，即按此鍵，則為重撥功能，即重撥最后一次所撥的電話號碼。

（2）單鍵重撥用：在撥號完成后，若遇到忙音可按此鍵，話機將自動進行如下操作： “掛機” > “摘機” > “重撥上次號碼” 。
4﹑快速收線鍵(FLASH)的使用：當撥號后聽到忙音時，可按(FLASH)鍵快速收線， 即可聽到撥號音， 可不必掛機后再次摘機。

5﹑每次通話完畢，務必請將手柄掛回原處，并關好門蓋，以使話機能正常工作。

六﹑貯存、運輸、售后服務

1、貯存

   包裝成箱的話機應放在通風、干燥的地方。堆放高度不能超過六層，倉庫溫度為-15°～+45°，濕度≤75％。

2、運輸

   包裝成箱的話機，在避免雨、雪直接影響下，可用任何交通工具運輸。

3、售后服務

   若本機發生故障，非專業人員請不要打開話機，應請專業人員進行維修，或直接與我公司售后服務部聯系。


注（1）本機在失去220V電源時，扔可作為普通電話機使用。

   （2）本機引出線帶叉的為話機進線，不帶叉的為控制輸出線。
