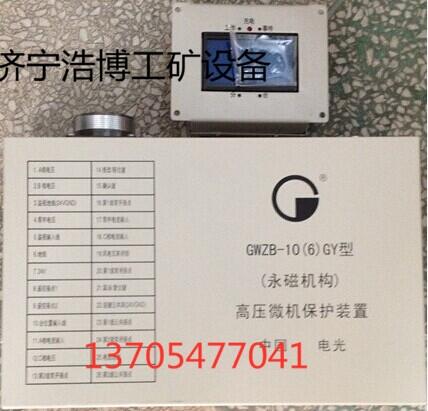

GWZB-10(6)GC高壓微機保護裝置

1 用途和適用范圍

1.1 防爆型式及防爆標志 防爆型式:一般兼礦用本質安全型 防爆標志:[Exib]I
1.2 礦用隔爆兼本安型智能化真空高壓開關的主要特點? 礦用隔爆兼本安型智能化真空高壓開關用于煤礦井下，交流 50Hz，額定電壓為?10kV、6kV、3.3kV，額定電流 0 至 630A 三相中性點不接地的供電系統中。當供電 電路中出現過載、短路、斷相、不平衡、接地、失壓、過壓時能自動切斷電源， 同時近端出口短路采用大電流無壓釋放保護電路。GWZB-10(6)kV 型微機監控保護裝置是開關設備中的一個部分，裝置采用單片機技術，性能可靠，動作準確，可 替代傳統各型模擬保護器和數碼管顯示的保護裝置。
1.3?GWZB-10(6)kV 型微機監控保護裝置的主要特點GWZB-10(6)kV 型微機監控保護裝置(簡稱?GWZB-10)是新型高性能系列微機控制 保護產品之一，主要應用于工業系統交流 50Hz,標稱電壓在 3300V 及以上電網中。 本裝置以 32 位單片機為核心，輔以工業級外圍芯片，精密小型互感器，小型專用 繼電器，以及科學的算法，保護可靠靈敏，測量精度高。采用多種抗干擾措施， 使裝置具有極高的抗干擾能力。在裝置的設計上，采用標準化、模塊化硬件設計， 高精度的 A/D 轉換，電源為 AC127V。在用戶介面上，采用大屏幕藍色液晶，漢化 顯示，自動背光，菜單式操作指示，對重要操作均授權密碼，極大的方便了用戶 操作，有效地防止了誤操作的發生。同時保護裝置配有裝用隔爆遙控器，可以使 用戶輕輕松松控制裝置的任何操作，無需再操作開關上的鍵盤，大大提高了效率 降低了勞動強度，更為重要的是本功能為老設備改造提供了極大的方便，完全可 以舍棄原有設備的按鍵，使井下設備的改造時間大大縮短，改造效率明顯提高。 裝置能存貯一套定值，并可在線查詢、修改，具備事件順序記錄、及事件、遙測、 遙信遠傳等功能。具備完備的自檢功能，故障定位到主要芯片。裝置分別配有帶 隔離 RS-485/ RS-232 標準異步通訊接口，可以方便的接入到我們的電力監控系統 中。

2 工作條件
2.1 海拔高度不超過 2000 米;
2.2 環境溫度-5℃~+40℃;
2.3 空氣相對濕度不大于 95%(+25℃);
2.4 在無強烈震動和沖擊振動的地方;
2.5 與垂直面的安裝傾斜度不超過 15°;
2.6 含有沼氣和煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸氣;
2.7 安裝于高壓開關設備隔爆腔內，用于爆炸性氣體礦井中。

3 主要技術特征
3.1 額定電壓:10kV、6kV、3.3kV;
3.2 額定電流:100~630A;
3.3 額定頻率:50Hz;
3.4 極限分斷電流:9000A/6kV，7500A/10kV;
3.5 速斷保護動作時間:＜100 毫秒;
3.6 電壓、電流、功率的測量精度為±1%;
3.7 電度量精度:1.0 級(三相四相制)，累計保證十年不溢出。
3.8 時間單位 S，精度:0.001S
3.9 通訊功能
