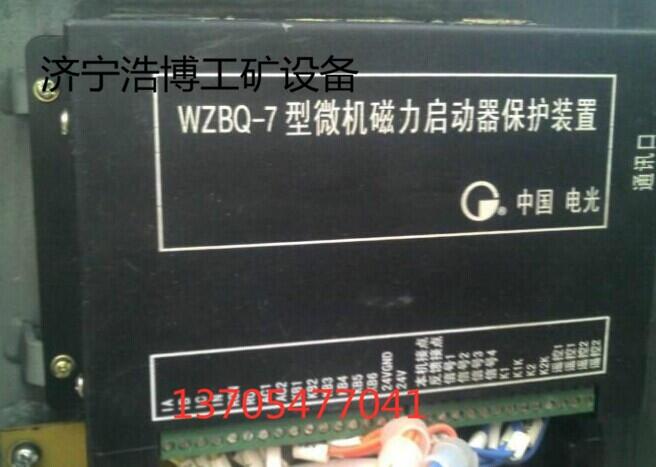

WZBQ-7 型微機監控保護裝置

適用于含有性氣體環境（甲烷、煤塵）的煤礦井下。在交流50Hz，電壓為1140V、660V或380V的供電線路中，對隔爆型三相鼠籠型交流異步電動機進行起動、停止、反轉及聯臺等控制，并能對電動機及供電線路進行保護，控制方式可采用就地控制或遠方控制，并可在停機時進行換向，以下說明以400A為例。
使用環境  裝置應能在下列環境下正常工作：
a） 海拔不超過2000米，周圍環境壓力為（0.8~1.1）3105Pa；
b） 周圍環境溫度為－5℃~+40℃；
c） 周圍空氣相對濕度不大于95%（+25℃）；
d） 須能防止水或其它液體浸入起動器內部；
e） 無劇烈振動、顛簸以及與水平面安裝斜度不超過15°。


結構特征

1、本開關采用準快速開門結構，結構簡單合理，操作方便；采用簡單的控制線路，實現開關的多功能（多用途），使開關能作為普通開關的單機、聯控，便于管理和維護；本開關容量大，相對體積小，減小了電氣設備的占地面積，減少了電氣設備之間的連線。  起動器由裝在撬形底架上的方形隔爆外殼，本體裝配（包括可拆裝的控制板裝配），前門及電器件裝配等部分組成，外殼的前門為平面止口式。當前門右側中部的機械閉鎖解鎖后可以抬起起動器 智能化 額定電壓（V） 額定電流（A） 真空智能型 隔爆兼本安 起動器
2、左側固定于鉸鏈上的操作手把，將門抬起約30毫米后（注意不要過于抬高）前門即可打開，關門時，用手平提鉸鏈上的手把，轉動前門即可關閉（轉動前門時，注意操作手把的抬起高度，避免操作手把上部凸輪與鉸鏈頂撞）。

工作原理
本起動器采用WZBQ—7型微機監控保護裝置，裝置以16位單片機為核心，工業級外圍芯片、精密小型互感器、小型專用繼電器，運用科學的算法，使保護靈敏可靠，測量精度高。在設計上，采用標準化、模塊化硬件設計，科學的軟件編程，高精度的A/D轉換，多種抗干擾措施，使裝置具備多功能、高性能、高抗干擾能力；在用戶界面上，采用大屏幕液晶中文藍屏漢顯，菜單式操作。重要操作均設有授權密碼，既方便了用戶操作，又有效防止了誤操作的發生。本裝置可在線查詢、修改，并具備事件記錄和自檢等功能。標準的RS－485/RS-232通訊接口，使裝置具備遙信、遙測、遙控、遙調等功能，可直接構成井下DGKJ－2000無人值守系統的一部分。
