用于煤礦井下交流50Hz，額定電壓為380V、660V、1140V，額定電流至400A三相中性點不接地的供電系統中。作為總開關、分支開關或用于大容量電動機不頻繁起動控制。當供電電路中出現過載、短路、遠方分勵或漏電時能自動切斷電源。作為總開關使用時具有三相對稱性漏電和漏電閉鎖保護，作為分開關漏電保護的后備保護；作為分開關使用時具有選擇性漏電保護與漏電閉鎖保護功能；過流保護具有反時限特性，近端出口短路采用大電流無壓釋放保護電路。
使用范圍
裝置集控制、保護、監測、通信于一體，適用于工業系統交流50Hz,標稱電壓在660V/1140V/3300V的電網中，改善供電電壓質量的控制裝置。通訊規約靈活，可與其他自動化設備或系統接口。
使用環境
裝置應能在下列環境下正常工作：
a)海拔不超過2000米；
b)周圍空氣溫度為 -5℃ — +40℃；
c)空氣相對濕度不大于95%（在25℃時）；
d)在無強烈震動和沖擊振動的地方；
e)與垂直面的安裝傾斜度不超過15°；
f)含有沼氣和煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸氣。

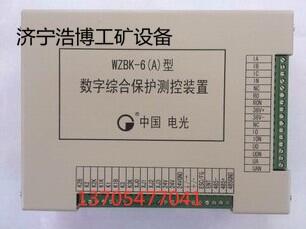

WZBK-6型智能化微機綜合保護裝置（D）是新型高性能微機監控保護系列產品之一，主要應用于工業系統交流50Hz,標稱電壓660V及以上的電網中，用于改善供電電壓質量的控制裝置。本裝置以16位單片機為核心，輔以工業級外圍芯片、精密小型互感器、小型專用繼電器，運用科學的算法，使保護靈敏可靠，測量精度高。采用多種抗干擾措施，使裝置具有極高的抗干擾能力。在設計上，采用標準化、模塊化硬件設計，高精度的A／D轉換，AC127V 的電源；在用戶介面上，采用大屏幕液晶漢化顯示，自動背光，菜單式操作指示。對重要操作均設有授權密碼，既方便了用戶操作，又有效地防止了誤操作的發生。裝置能存貯一套定值，可在線查詢、修改，并具備事件順序記錄及事件遙測、遙信遠傳等功能；具備完備的自檢功能，故障定位到主要芯片。裝置分別配有帶隔離RS-485/ RS-232標準異步通訊接口，通訊方式可采用通信電纜線。
3、技術特征
3.1主要技術指標
3.1.1額定電壓：660V、1140V；
3.1.2額定電流：400A;
3.1.3極限分斷電流：9000A/660V，7500A/1140V;
3.1.4短路保護動作時間：＜100毫秒。
3.2  主要功能
3.2.1漏電保護:
a)經1KΩ電阻漏電動作時間：作分支開關時≤50毫秒（無延時）；200-400毫秒（有延時）；此值可調。
b)在電網每相對地電容不大于1μf，分支每相對地電容不大于0.3μf時，漏電電阻在20K（1140V）、11K（660V）以下能可靠地實現選擇性漏電保護和后備保護，在1KΩ漏電時能保證有選擇性地實現30毫安秒的安全保護指標。
c)當開關負荷側絕緣電阻低于40KΩ+20%（1140V）、22KΩ+20%（660V）時總開關、分支開關均能可靠地實現漏電閉鎖功能。
d)瓦斯報警保護功能
保護器預留了甲烷檢測接口，可外接甲烷檢測傳感器。當瓦斯濃度大于等于2%，保護裝置將進行瓦斯報警保護動作，如需要此功能，請直接與廠家聯系。
e)通訊功能
