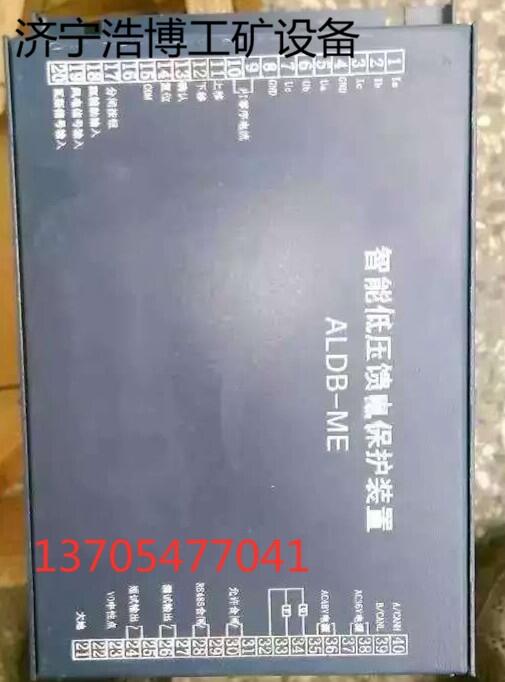

一、ALDB-ME智能低壓饋電保護裝置概述：

WZB-6GT饋電保護裝置采用128*64點陣液晶及指示燈作為人機交互界面。在正確的供電狀態下，饋電保護裝置的電源指示燈常亮；在正常的工作狀態下，饋電保護裝置的工作指示燈在不間斷的閃爍；在保護狀態下，相應的指示燈常亮，以指示對映的電網故障。

二. ALDB-ME智能低壓饋電保護裝置保護參數：

下表為饋電保護裝置的保護參數，用戶可查詢和修改這些參數。

序 號  定值名稱  默認值  整定參考說明

1  額定電流  0100A 依據系統的負荷大小設定額定電流，通常不應超過銘 牌所示的電流。 范圍: 0 ~ 700A。

2 速斷定值 05.00 額定電流一次側的倍數。 范圍: 0 ~ 9。

3 欠壓定值 0.500Ue 范圍: 30% ~ 100% Ue。

4 欠壓延時 01.00s 范圍: 0 ~ 20s。

5 漏電檢測電阻 22.00KΩ 指漏電動作允許上限值。

6 漏電檢測延時 00.35s 作總開關時一般設定0.35秒，此值對分開關無效。 7 監視電壓 05.00V 調節監視電壓的靈敏度。

8 監視電流 30.00mA 調節監視電流的靈敏度。

9 風電瓦斯閉鎖延時  00.00s 范圍: 0 ~ 20。

10 電壓等級 1140V/100V 系統電壓，用戶請勿改動。

11 電流等級 0500A/5A 此值與銘牌對應，用戶請勿改動。

12 操作密碼 0000 出廠值為0000，未經主管同意請勿改動。

13 裝置地址 0001H 保護器的通訊地址。 范圍: 1 ~ 127。

14 末端短路定值 02.00Ie 末端短路保護的判定值。

15  相敏保護定值  02.00Ie  相敏保護的判定值。
