CSC5127GJYZ6A加油車產品介紹

一、 產品功能總述

CSC5127GJYZ6A型加油車是我公司根據市場需求自主開發的一款經濟適用型加油車。該車由二類底盤加裝罐體總成、副車架、安全附件、計量

裝置、裝卸附件及其他結構附件等專用裝置組裝而成。該車外形美觀、駕駛舒適、操作方便、可靠性高、裝載量大。

主要應用于輕質燃油（汽油、柴油、煤油）的運輸和儲藏。加油車主要功能有以下四種：

1、自吸油料：用本車油泵從其它容器內吸出油料注入本車罐體。

2、自出油料：用本車油泵將本車罐體內的油迅速抽出，加注到其它車輛或容器中；或者靠油的自重自流，從本車罐體內將油卸到其它容器中。

3、電腦稅控加油：稅控的加油機帶有稅務監控系統，可以和稅務局系統聯網，進行報稅。

4、流動中加油：流動加油車相當于是一座移動的加油站，可隨時隨地給所需車輛進行供油。



二、 技術參數

三、 產品介紹

1、配置介紹

此款CSC5127GJYZ6A加油車罐體材質為優質碳鋼板材生產制作，板材均為國內一流鋼材廠家（寶鋼，武鋼）提供，封頭、阻浪板、隔倉板均采用

蝶形，其中封頭及隔倉板厚度為5mm，筒體及阻浪板厚度為4.2mm，完全滿足國家標準GB18564.1-2019《道路運輸液體危險貨物罐式車輛 第1部

分：金屬常壓罐體技術要求》的設計要求。整車帶全套嘉隆牌歐標卸油系統（包含有油氣回收，氣動組合開關，防溢流探桿及五芯插座，歐標人孔

蓋，緊急切斷閥等），有效控制罐體的裝油量，帶海底閥聲光報警系統，有效保證運輸的安全性，罐頂帶有活動護欄及防滑網，保障惡劣天氣下

車頂作業人身安全。標配卸料箱1個，加油機箱1個，工具箱1個，4Kg滅火器2個，整車貼有易燃液體標識，安全告示等。

2、結構介紹

①、汽車底盤

此款加油車采用重汽公司定型危險品專用底盤改裝而成。所采用的二類底盤，其結構詳見所附《汽車底盤使用說明書》。

②、罐體

罐體結構為帶一定曲率的凸多邊形，采用優質碳鋼板焊接而成，主要由罐體、車架、人孔、圍板及卸料管道等組成。罐內設有縱向防波板，以

加強罐體的剛性，并減輕因車輛加速及減速時液體介質的強烈波動和沖擊。罐頂設有圍板、人孔及呼吸閥，罐底設有海底閥。罐體由車架支撐，

采用焊接型式將車架及罐體連接在一起。為防止銹蝕，罐體外表涂防銹漆及裝飾漆。



③、人孔蓋組件（歐標罐蓋）

  歐標罐蓋通常裝于罐體頂部，材質為鋁合金，具有內置呼吸和緊急排氣排能，并可在人孔蓋上安裝油氣回收閥、量油孔、防溢流探桿等，

內置呼吸閥使油罐車在運油過程中內部壓力保持穩定，與外部壓力達到平衡，其傾倒放置溢流的設計使油罐車在發生意外時保持密封，緊

急排氣裝置在罐內壓力急劇升高的情況下，將自動打開，釋放罐內壓力，從而防止事故發生，大大提高運油的安全性。

④、海底閥（緊急切斷閥）

  海底閥安裝于罐體底部，規格為DN100氣動海底閥，通過氣動開關可以控制底閥的開與關，此海底閥具有易熔塞效果，即外部溫度達到

海底閥規定值時，海底閥自動關閉，防止裝運介質外流引起爆炸事故，可進行下裝加油，該閥內部壓力較小，流量大，閥體法蘭邊有切斷

槽，在油罐發生意外時，由于斷槽處于無法承載過大沖力，車體管路與罐體會自動斷開，而自動對中柱塞和耐用彈簧會依舊保持密封，

罐內介質不會泄漏，從而保證油罐安全。   為保證閥門具有良好的工作能力，必須滿足一下條件：
 a、海底閥工作時，系統氣源必須保證>0.4MPa的壓力.
 b、閥體與中柱塞必須保證高度密封.
 c、彈簧必須保持足夠的彈力復位.

⑤、取力器

裝于變速箱上，安裝在與變速箱匹配位置，主要功能是將發動機動力取出，通過傳動軸傳遞給車載油泵，其操作功能見取力器使用說明書。

⑥、油泵

   選裝自吸式齒輪油泵76-40帶溢流閥，其性能見油泵使用說明書。

⑦、送油膠管

送油膠管是采用76型快換接頭、直接對接，端面用橡膠圈密封、拆裝迅速、方便、密封可靠。送油膠管總成經導靜電檢驗，使用安全可靠。

⑧、二通球閥

  加油車自流口閥門采用的為球閥，結構如圖所示。球閥由閥體調整座、密封環、球閥、閥桿手柄等部件組成，搬轉手柄90°即可實現球

閥的開關，球閥配合松緊可旋轉調整以達到要求。

⑨ 、四位三通球閥

  加油車控制閥采用的為四位三通球閥，結構如圖所示，在使用過程中，閥桿上紅點所對應的方向表示此方向處于關閉狀態。圖示的位置

表示A方向處于關閉狀態，B與C相通。

⑩、安全附件系統

（1）靜電拖地帶

采用螺栓固定在罐車后方下部，應經常保持與地面接觸。其功用是隨時將油車行駛中由于油料的沖擊、晃動產生的靜電或加油機、發動

機工作中產生的靜電導入地面，從而防止因靜電所引起的火災事故。

（2）靜電卷盤

采用螺栓固定在車架上，當油車加油或排放油時，必須將靜電帶銅帶拉出，將靜電夾與地面接觸，使加油或卸油時油料運動磨擦產生的

靜電導入地內，從而防止因靜電短路所引起的火災事故。

（3）干粉滅火器

車輛左右兩側各備一個手提式干粉滅火器。

（4）操作箱

出料口處設有儀表箱，防止出料口意外打開而產生泄漏造成安全事故。

（5）側后防護裝置

側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高120mm,截面寬60mm,下邊緣離地高460mm。

（6）緊急切斷閥（海底閥）

急切斷閥采用法蘭連接螺栓固定于罐體底部，規格為DN100氣動海底閥，通過氣動開關控制底閥的開與關，具有易熔塞自動切斷裝置。

（7）呼吸閥

呼吸閥置于人孔蓋內部，采用螺紋連接的方式連接，呼吸閥的通徑為40mm，具有阻火功能。

（8）安全卸放裝置

 安裝卸放裝置在歐標人孔蓋上設置在罐體頂部，安全卸放裝置在罐內壓力急劇升高的情況下，將自動打開，釋放罐內壓力，從而防止

事故發生，大大提高運油的安全性。

?、裝卸附件

（1）裝卸閥門

裝卸閥門為鋁合金材質，采用法蘭與管道連接，裝卸閥門型號為C806C-100；

（2）裝卸用管和快裝接頭

裝卸軟管具有導靜電功能，兩端的電阻值≤5Ω，裝卸用管為76規格；

裝卸接頭為鋁合金材質，裝卸接頭套在軟管內壁采用卡箍固定。



四、主要性能優勢和特點

1、產品輕量化設計。主要通過輕量化材料、輕量化結構和輕量化工藝來實現，罐體和附件采用高強鋼、鋁合金、復合材料等新材料，使板材

適當減薄，同時又能完全滿足國家標準，減輕罐體和整車重量，增加運載量，為客戶有效增加收入的同時減少油耗，減低排放。在結構設計方

面，逐步引入現代設計理念（如概念設計、有限元分析等），完善產品的輕量化設計，在工藝技術方面，積極吸收汽車行業先進的輕量化制造

和加工工藝，通過制造工藝升級進一步提升產品的輕量化水平。

2、產品安全穩定。罐車系統采用成套歐標系統，滿足各加油站的加載需求，有效保證加油的穩定性和安全性，減少人為因素帶來的隱

患和安全事故。

3、焊縫美觀可靠。罐體環縫采用異形罐體自動焊接機焊接，罐體縱焊縫平板對接自動焊接機焊接，成形美觀，變形小，接縫可靠，滿足

國家要求的X射線檢測，并出具檢測報告。

4、工裝成套使用。罐車所有的重要結構件均采用工裝夾具制作完成，保證精度要求的同時又保證了產品一致性。

5、產品生產智能化。通過推動機器人、自動控制、模塊化組裝、柔性生產等技術和理念在產線的應用，實現車間生產自動化、產品組裝模塊

化、工藝控制數字化、企業管理智能化，完成整體產線的提效升級，并設立全自動化全自動化的涂裝廠房，大大提升了油漆質量和工藝。

6、與底盤廠家密切聯系，合作研發，底盤布局與上裝結構配合更緊密，大大降低了底盤后期改動導致的底盤故障發生率。

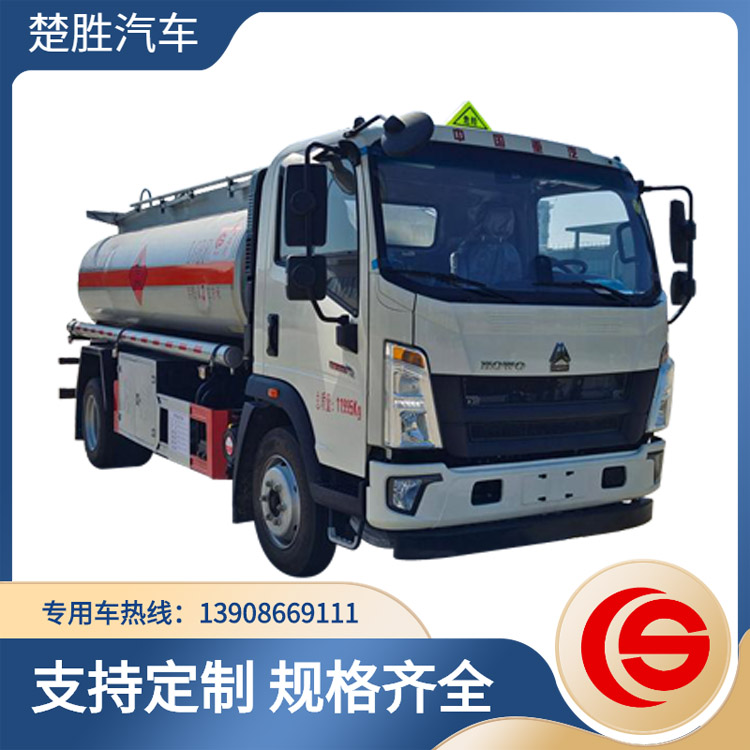

五、整車外觀
