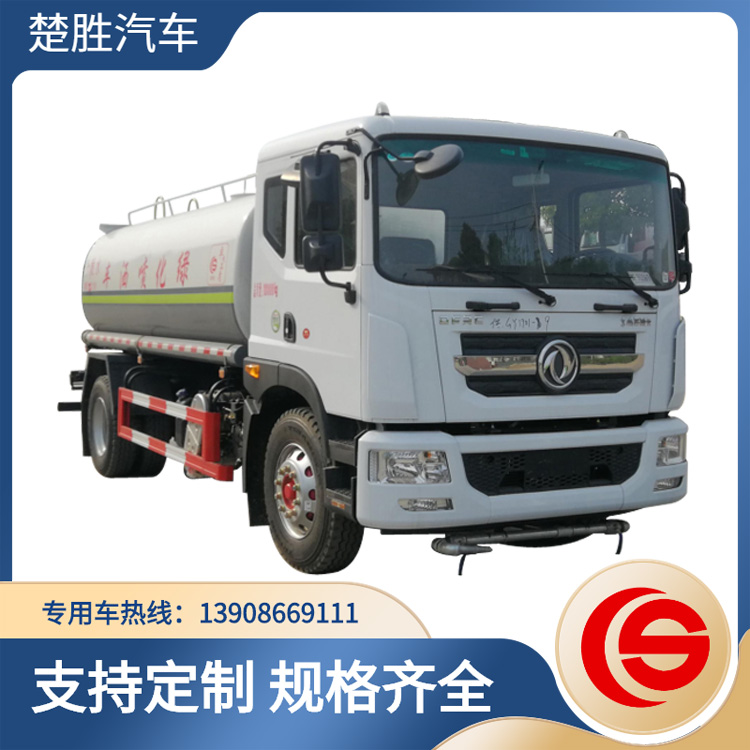

CSC5185GPS6綠化噴灑車技術參數及性能說明

一、 產品簡介
CSC5185GPS6 型綠化噴灑車是楚勝汽車有限公司在多年環衛車輛研發經驗的基
礎上，創新開發的新一代灑水車，該車型功能齊全、性能可靠、技術先進。

CSC5185GPS6 型綠化噴灑車通過對灑水管路系統的設計，盡可能地減少管道阻力，提高了灑水作業效率，使其噴灑寬度和灑水炮射程指標達到行業領

先水平；采用大容量罐體的設計思路，使灑水車罐體總容積達到 13m3，可根據客戶不同的需求增減配置，使整車個性化突出、配置豐富。

CSC5185GPS6 型綠化噴灑車適用于各種路面沖洗，樹木、綠化帶、草坪綠化，道路、廠礦企業工地施工建設，高空建筑沖洗，城市小區工廠的綠化環

衛，同時可用于降塵和路面降溫等，緊急情況下可作為應急消防使用，可選裝后部噴霧裝置，360 度旋轉，用于降塵和除霧霾作用。是楚勝汽車有限公

司為市場打造的一款便捷式環衛產品，具有多功能性及多用途性的特點。

二、 底盤配置
采用東風股份公司生產的 EQ1185LJ9CDE 型底盤，國Ⅵ排放，一排半 豪華駕駛室，原裝冷暖空調，斷氣剎，方向助力，配備 295/80R22.5 18PR,

10.00R20 18PR,275/80R22.518PR 輪胎，軸距 4500mm。

三、 主要部件參數
整車型號 CSC5185GPS6
底盤型號 EQ1185LJ9CDE
排放標準 國Ⅵ
底盤生產企業 東風汽車股份有限公司

灑水管路系統
型式 變速箱取力器驅動水泵
主要元件 離心水泵、灑水炮、進水閥、前沖、后灑、側噴頭
流量 60m3/h
灑水寬度 ≥14m

電氣系統
底盤車系統電壓 24V
工作裝置系統電壓 24V

灑水系統
灑水泵
型號 80QZB60/90
轉速 1180r/min
自吸深度 6.5m
自吸時間 1.5min/4m

四、 整車性能及結構參數
灑水車有效容積(m3) 13
自吸高度 m ≥6.5
水泵流量 m3/h 60
灑水作業速度 Km/h 30-40
灑水寬度 m ≥14
灑水量 L/㎡ 0.2-2
水炮射程 m ≥25
zui高車速 Km/h 105

整車整備質量 kg 7230
總質量 kg 18000
額定載質量 kg 10640,10575

外形尺寸（長×寬×高） mm 8650，8150×2500×3300
罐體外形尺寸（長×寬×高）mm 4900×2250×1500
軸距 mm 4500
前懸 mm 1260
后懸 mm 2290,2890
接近角°19
離去角°12

五、 整車技術特點
1、采用東風 EQ1185LJ9CDE 型二類汽車底盤改裝；底盤性能穩定，質量可靠，是國內環衛改裝車行業的底盤；底盤駕駛室視野寬闊、自帶

冷暖空調，駕駛室密封性
好，震動和噪音低、座椅舒適、操作機構和儀表布局合理。
2、整車管路布置合理，高品質大口徑閥門，整車灑水寬度大，射程遠。
3、采用國內知名品牌的灑水泵，具有灑水的流量大，效果好、效率高等特點。
4、采用國內知名品牌的閥件，工作可靠，維護方便。
5、罐體前后封頭采用水壓脹型機壓制，并用旋邊機翻邊，變形量小，精度、強度
高，有效保證了罐體的整體強度和使用壽命；
6、罐體拼版焊縫采用自動拼焊機單面焊接雙面成型，既保證了焊縫質量和直線度，又使焊縫表面圓滑美觀；
7、整車可根據不同的客戶需求增減配置，采用“基型+選裝選配”的配置設計，使整車個性化突出、配置豐富。

六、 CSC5185GPS6 型綠化噴灑車優勢
1、更長的連續作業時間；整車罐體有效容積達到 13m3，大容積能為灑水車提供更長的連續沖洗時間。連續作業時間的增加，可以有效提升

作業效率。
2、更寬的使用范圍；灑水車配備的有消防接口，緊急情況下可以接消防水帶作為應急消防使用。
3、更友好的操作體驗； 可選用氣控裝置采用在駕駛室一鍵操作模式，操作方便，省時省力。
4、更快的作業速度；灑水車在高品質的離心水泵的配備下提供不凡的噴灑力，從而可提升作業效率。
5、更加大方及獨特的外觀；罐體為方圓形，后工作平臺為沖壓防滑平臺，使整車外觀更加簡潔、大方。
6、可選裝后霧炮裝置，用于降塵，除霧霾、凈化空氣作用。

七、 CSC5185GPS6 型綠化噴灑車選裝、 選配表
全車手動閥門可更換
成氣動控制球閥
選裝萬向鴨嘴噴頭
選裝低水位報警裝置
選裝后部箭頭指示燈
選裝罐內防腐涂層
