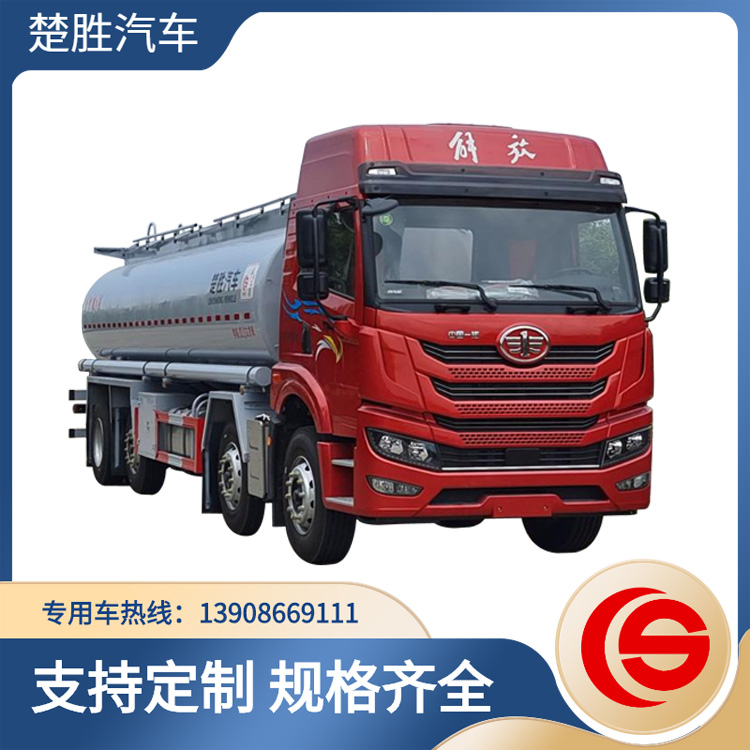

CSC5310GPGCA6 型普通液體運輸車技術參數及性能說明

一、產品簡介
CSC5310GPGCA6 型普通液體運輸車是楚勝公司在多年液罐車輛研發經驗的基礎上，創新開發的新一代針對道路普通液態貨物運輸，該車型動力強勁、

性能卓越、容量
大。

CSC5310GPGCA6 型普通液體運輸車采用大容量方圓形罐體的設計思路，使罐體總容積達到 24m3，底盤采用公路版輕量化 8*2 青島解放，大功率 290

 馬力發動機，上裝配置齒輪泵、選裝尾部卸料口，可使整車個性化突出、配置豐富。

CSC5310GPGCA6 型普通液體運輸車主要是非易燃、非腐蝕類的非�；�品專用車，具有介質運輸廣泛特點。廣泛運用于洗井液、壓裂液、潤滑油、清洗

劑、凈水劑、減水劑、水、等普貨的運輸。是楚勝公司為中長途運輸市場量身打造的一款普通液體運輸車產品，具有強大的運輸能力和極高的作業效率。
產品推介書

二、底盤配置
采用解放公司生產的 CA1310P1K2L7T10BE6A80 型底盤，大柴動力 CA6DLD-29E6國Ⅵ排放， 高頂豪華駕駛室，原裝電控自動恒溫冷暖空調，斷氣剎，

方向助力，配備12R22.5 18PR 輪胎，軸1900+4160+1350mm。安裝具有衛星定位功能的行駛記錄儀。

三、整車技術參數
產品型號 CSC5310GPGCA6 普通液體運輸車
底盤型號 CA1310P1K2L7T10BE6A80
底盤生產廠家 中國第一汽車集團有限公司
外形尺寸（mm） 10970×2530×3350
罐體尺寸（mm） 8100×2300×1580
罐體容積（m3） 24
裝運介質 減水劑、凈水劑、潤滑油
發動機型號 CA6DLD-29E6
額定功率（KW） 215
軸距（mm） 1900+4160+1350
軸荷（Kg） 6500/6500/18000(二軸組)
總質量（Kg） 31000
整備質量（Kg） 12180,12590
額定載質量（Kg） 18690,18625,18280,18215
輪胎型號
295/80R22.5 16PR,295/80R22.5 18PR,12R22.516PR,12R22.5 18PR,11.00R20 16PR,11.00R2018PR
接近角/離去角（°） 21/9
前懸/后懸 1375/2185

四、整車技術特點
1、配置介紹
此普通液體運輸車罐體材質為 Q235 碳鋼板材生產制作，板材均為國內大型鋼廠（武鋼、寶鋼、鞍鋼）提供，封頭采用蝶形，其中封頭厚度為 5mm，

阻浪板采用折彎波浪形結構，抗沖擊能力強，車架采用加強型結構設計，滿足公路版使用，有效保證運輸的安全性，罐頂帶有鋁合金活動護欄及防滑

網，保障惡劣天氣下車頂作業人身安全。選配尾部自流閥（可選裝銅閘閥或者蝶閥），工具箱 1 個，滅火器 2 個，后部安全扶梯等。
2、結構介紹
裝卸附件 主要有裝卸閥門，齒輪泵，采用銅閘閥或者蝶閥；罐體兩側配備與罐體等長的軟管箱及軟管，軟管兩端設置陰陽端接頭。其他結構附件

①罐頂設置活動護欄，可折疊，選裝手動或氣動，有效保障罐頂作業人員的安全性；②尾部設置碳鋼材質的方鋼型材保險杠，能有效保護后部卸料閥。

五、主要性能優勢和特點
1、產品安全穩定。罐車采用適應性加強設計，有效保證罐車的使用安全性，減少使用過程中的質量問題。
2、焊縫美觀可靠。罐體環縫采用異形罐體自動焊接機焊接，罐體縱焊縫平板對接自動焊接機焊接，成形美觀，變形小，接縫可靠。
3、工裝成套使用。罐車所有的重要結構件均采用工裝夾具制作完成，保證精度要求的同時又保證了產品一致性。
4、產品生產智能化。通過推動機器人、自動控制、模塊化組裝、柔性生產等技術和理念在產線的應用，實現車間生產自動化、產品組裝模塊化、

工藝控制數字化、企業管理智能化，完成整體產線的提效升級，并設立全自動化全自動化的涂裝廠房，大大提升了油漆質量和工藝。
5、與底盤廠家密切聯系，合作研發，底盤布局與上裝結構配合更緊密，大大降低了底盤后期改動導致的底盤故障發生率。
6、整車可根據不同的客戶需求增減配置，采用“基型+選裝選配”的配置設計，使整車個性化突出、配置豐富。

六、CSC5311TGYSM6 供液車優勢
1、大容積大功率；底盤采用 290 馬力發動機，整車罐體總容積 24m3，動力強勁，整車輕量化，經濟效益高。
2、更寬的裝運介質范圍；可用于裝運非危險液體貨物的減水劑、潤滑油、凈水劑，洗潔精等，實現一車多介質裝運。
3、更友好的操作體驗； 采用手動操作模式，整體結構設計合理，操作方便。
4、更快的作業速度；配備大流量齒輪泵，可以以更快的速度作業，從而可提升作業效率。
5、更加大方外觀；罐體外觀為方圓形結構，配備工具箱，鋁合金折疊護欄，使整車外觀更加簡潔、大方。
