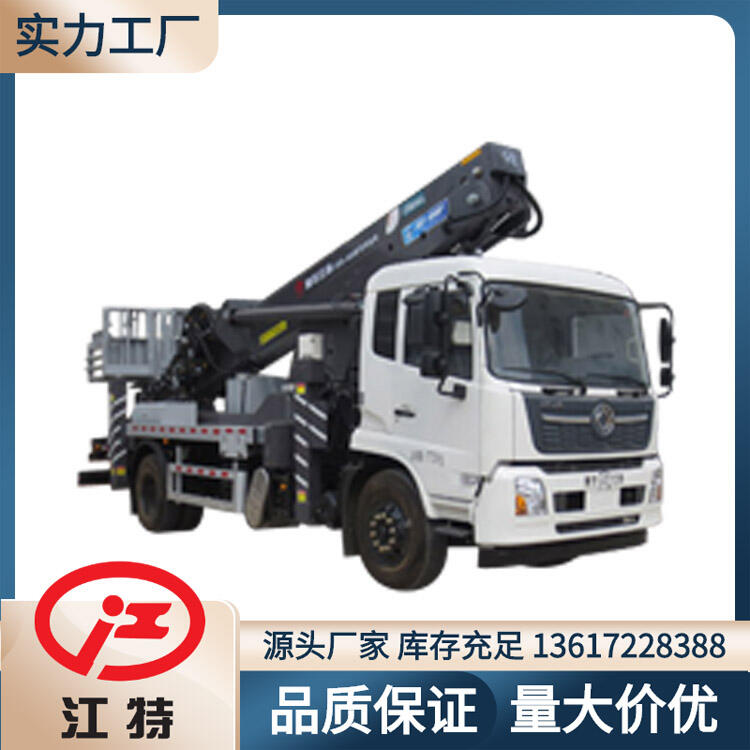

東風天錦45米伸縮臂高空作業車(國六)

【主要技術參數】
產品商標 江特牌
公告批次 346
產品名稱 JDF5180JGK45DFH6S型高空作業車
產品號    ZS1S46X2011
外形尺寸(mm) 9720×2550×3920
總質量(Kg) 17635,17700
整備質量(Kg) 17505
駕駛室準乘人數(人)2,3
接近角/離去角(°)17/9
前懸/后懸(mm) 1400/2980,1430/2980
軸數 2
軸距(mm) 3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
軸荷(Kg) 6435/11200,6500/11200
zui高車速(Km/h) 89,98
其它 后伸/前懸對應關系(mm)為:340/1400,310/1430;隨底盤選裝駕駛室,隨底盤選裝限速裝置,限速89;僅采用底盤5000mm軸距;側防護裝置材料材質:鋁合金6063,連接方式:焊接連接;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):45×245(mm),離地高度:460mm;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司,J ABS/焦作博瑞克控制技術有限公司;主要專用裝置為伸縮臂,用于搶修電力、通訊、路燈等高空作業.
【底盤技術參數】
底盤型號 DFH1180EX8
底盤名稱 載貨汽車底盤（二類）
商標名稱 東風牌
生產企業 東風商用車有限公司
外形尺寸(mm) 7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140,8370,8890×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870,3050 輪胎數 6
接近角/離去角(°)17/24,17/18,17/13,19/20
輪胎規格 10.00R20 18PR,275/80R22.5 18PR
鋼板彈簧片數 7/9+6,8/10+8,8/9+6,11/10+8,3/10+8
前輪距(mm) 1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
燃料種類 柴油
后輪距(mm) 1820,1860,1800,1840
排放標準 GB17691-2018國Ⅵ
發動機型號 發動機生產企業         排量(ml)功率(Kw)
D4.5NS6B190     東風康明斯發動機有限公司4500    140
D6.7NS6B230     東風康明斯發動機有限公司6700    169
B6.2NS6B210     東風康明斯發動機有限公司6200    154
D4.0NS6B185     東風康明斯發動機有限公司4000    136
DDi50E220-60    東風商用車有限公司      5000    162
B6.2NS6B230     東風康明斯發動機有限公司6200    169
DDi50E190-60    東風商用車有限公司      5000    147
D4.0NS6B195     東風康明斯發動機有限公司4000    143
D6.7NS6B260     東風康明斯發動機有限公司6700    191
D4.5NS6B220     東風康明斯發動機有限公司4500    162
DDi47E210-60    東風商用車有限公司      4750    154
★高空作業車功能說明:
☆臂架:
臂架形式:七節同步伸縮臂
材料:瑞典進口高強度鋼/3-5mm
臂架截面:六邊形
變幅:雙缸變幅，更加穩定
起伏角度:0°-80°(相對水平面)
安全裝置:限位指示燈

☆作業工況:
zui大作業高度:45m
zui大作業高度時作業幅度:2m
zui大作業幅度:28m
zui大作業幅度時作業高度:30m
回轉:350°回轉

☆吊籃:
回轉:360°連續
載重:400㎏
尺寸:可折疊1100*3200*1100

★伸縮臂高空作業車主要特點：
⑴整車輕量化設計，采用進口高強度鋼焊接，外形美觀；
⑵臂架和支腿采用進口高強度鋼焊接成型，外形美觀，受力大，強度高；
⑶進口油缸驅動鏈條帶動伸縮臂同步伸縮，快速、平穩、可靠；
⑷前X后H型多節支腿穩定性好，跨距大，支腿可同時或單獨操作，操作靈活，能適應多種工況；
⑸轉臺左右350回轉，采用了先進的行星齒輪減速機構；（具有自潤滑和自鎖功能）
⑹采用進口控制器自動控制，帶顯示屏，設置保護模式進行限幅，安全、可靠；
⑺轉臺和吊籃雙位操作，進口電液比例調速，轉臺手動操作，吊籃無線遙控操作；
⑻下車與上車互鎖，操作安全、可靠；
⑼吊籃靜態液壓自動調平，360°回轉，超載自動保護；
⑽支腿帶有位置檢測開關，并有自動感應報警功能；
⑾整車帶發動機啟動、熄火和遠程油門開關，操作方便，節省燃油；
⑿臂架自帶照明燈，方便夜間或光線暗作業；
