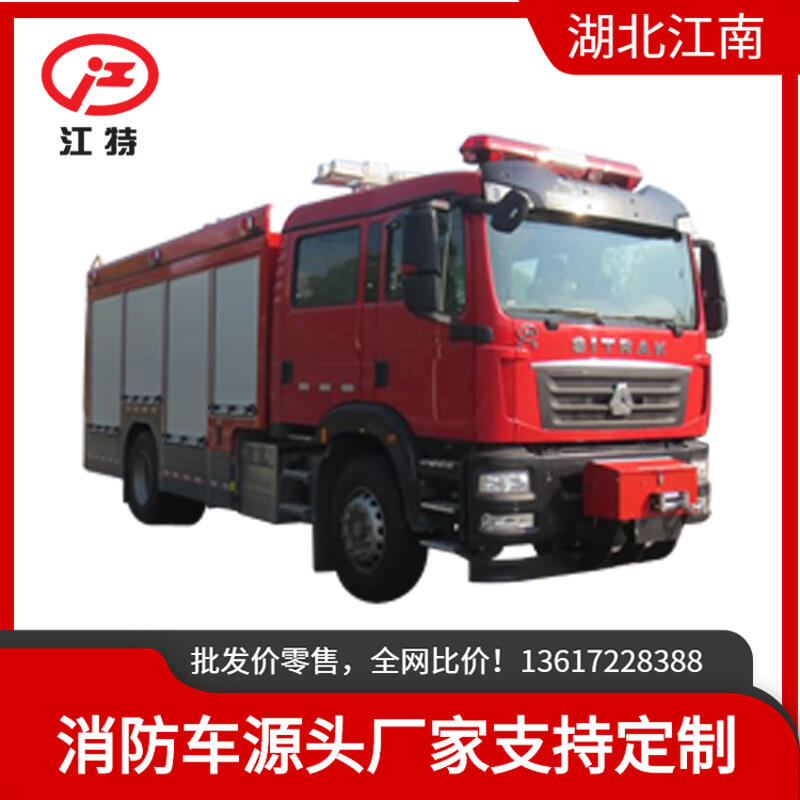

汕德卡6噸壓縮空氣泡沫消防車

【主要技術參數】
產品商標 江特牌
公告批次 373
產品名稱 JDF5180GXFAP55/Z6型壓縮空氣泡沫消防車
產品號   CB337387201
外形尺寸(mm) 9050×2540×3650
罐體容積(m3) 5.600
總質量(Kg) 17700
額定載質量(Kg) 5600
整備質量(Kg) 11650
駕駛室準乘人數(人)2+4
接近角/離去角(°)16/11
前懸/后懸(mm) 1450/2485
軸數 2
軸距(mm) 4500,4700,4200,5000,5200,5600,5800,3900,6000
軸荷(Kg) 6100/11600
zui高車速(Km/h) 100
其它 罐體總容積為5.600立方米,水罐容積:4.700立方米,水罐為"T"字形罐,前端尺寸:1900×1530×1510mm,后端尺寸:450×1530×760mm,A類泡沫液罐容積:0.350立方米,A類泡沫液罐尺寸:845×570×760mm,B類泡沫液罐容積:0.550立方米,B類泡沫液罐尺寸:795×950×760mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:455mm。前伸:415mm。ABS系統控制器生產企業/型號為采埃孚商用車系統(青島)有限公司/4460046300;選裝EBS,EBS系統控制器生產企業/型號為采埃孚商用車系統(青島)有限公司/EBS3。 主要專用裝置有壓縮空氣泡沫系統。
【底盤技術參數】
底盤型號 ZZ5206N471GF5
底盤名稱 特種作業車底盤（二類）
商標名稱 汕德卡牌
生產企業 中國重汽集團濟南商用車有限公司
外形尺寸(mm) 8150,8450,7700,8770,8950,9800,9900,7350,10650,8300×2496×3035
輪胎數 6
接近角/離去角(°) 16/10,16/12,16/19,16/20,16/21,16/23,19/10,19/12,19/19,19/20,19/21,19/23
輪胎規格 315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20
鋼板彈簧片數 2/3+2,3/3+2,3/9+8,11/9+8,4/5
前輪距(mm) 1998,2035
燃料種類 柴油
后輪距(mm) 1850
排放標準 GB17691-2018國Ⅵ
發動機型號 發動機生產企業         排量(ml)功率(Kw)
MC07H.33-60     中國重型汽車集團有限公司7360    240
WP8.350E61      濰柴動力股份有限公司    7800    257
MC11.40-60      中國重型汽車集團有限公司10518   297
MC07.34-60      中國重型汽車集團有限公司6870    251
MC07.31-60      中國重型汽車集團有限公司6870    228
MC07.27-60      中國重型汽車集團有限公司6870    202
MC07H.29-60     中國重型汽車集團有限公司7360    213
MC07.33-60      中國重型汽車集團有限公司6870    240
WP7.300E61      濰柴動力股份有限公司    7470    220
MC07H.35-60     中國重型汽車集團有限公司7360    257
WP7.270E61      濰柴動力股份有限公司    7470    199
MC11.40-61      中國重型汽車集團有限公司10518   297
WP7H320E62 濰柴動力股份有限公司    6800    235

★顛覆傳統的CAFS系統
①CAFS，即產生高質量的CAFS（壓縮空氣泡沫）的系統。該系統采用不同于傳統出口倒吸氣的混合方式，將水、泡沫液與帶壓空氣以主動混合技術進行混合，將噴射泡沫解壓還原，再通過一套管路系統，實現多個噴射裝置的應用該系統所實現的發泡效能，能使CAFS泡沫形成均質、穩定的強散熱結構，能適用固體與液體火災，并能迅速實現熱交換，達到快速降溫的效果。

②全球唯一的整裝系統，便于安裝控制，整合進入車載或固定系統要根據高原、岸基、極寒、無人等特殊環境使用。

③全球唯一流量范圍達到10-∞的CAFS。

★系統優越性
①單車垂直100米高樓層供給壓縮空氣泡沫，末端槍口壓力不低于6bar，流量＞1000升/分鐘，供給到達時間不大于10分鐘；

②單車可出8支400升/分鐘消防槍噴射壓縮空氣泡沫；

③單車水平鋪設500米干線水帶，末端使用1000升/分鐘消防槍噴射CAFS且槍口壓力不低于6bar；

④單車打滅＞600個充分燃燒的橡膠輪胎火時長不超過5分鐘；

⑤可使用海水及AFFF/AR等B類泡沫原液。

★精巧的上裝結構
①結構：主框架結構采用優質鋁型材連接，外裝飾板采用鋁板粘接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計；

②器材箱：器材箱前部為通倉，分別安裝升降照明燈、發電機等，中部為內藏式水罐，水罐兩側為器材箱，器材箱用以放置水帶等消防器材。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具。

③泵房：泵房位于整車后部，兩邊設鋁合金卷簾門，后部為鋁合金有機玻璃上掀門，泵房內有照明燈，泵室兩側可放置部分常用器材。
