主要應用領域
適合各種中小型自動化設備和儀器，例如：打標機、雕刻機、切割機、激光照排、醫療、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高平穩性、高精度的設備中應用效果特佳。
驅動器功能說明
| 驅動器功能 | 操作說明 |
微步細分數設定 |
由SW5－SW8四個撥碼開關來設定驅動器微步細分數，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請驅動器面版圖說明。 |
輸出電流設定 |
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。 |
信號接口 |
OPTO接光藕驅動電源正端；PUL接脈沖控制端；DIR接方向控制端；ENA接使能端。 |
電機接口 |
A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
電源接口 |
采用直流電源供電，工作電壓范圍建議為18－40VDC，電源功率大于100W。 |
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
安裝說明 |
驅動器的外形尺寸為：86×55.5×20.5mm，安裝孔距為78mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
參數設定

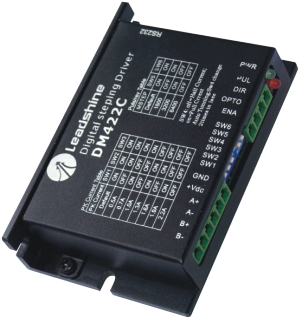

DM422C驅動器采用六位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定
| 輸出峰值電流 | 輸出參考電流 |
SW1 |
SW2 |
SW3 |
Default |
on |
on |
on |
|
0.5A |
0.35 A |
off |
on |
on |
0.7A |
0.5 A |
on |
off |
on |
1A |
0.7A |
off |
off |
on |
1.3A |
0.9A |
on |
on |
off |
1.6A |
1.2 A |
off |
on |
off |
1.9A |
1.4 A |
on |
off |
off |
2.2A |
1.6 A |
off |
off |
off |
微步細分設定
| 步數/轉 | SW5 |
SW6 |
Default |
on |
on |
1600 |
off |
on |
3200 |
on |
off |
6400 |
off |
off |
安裝尺寸
