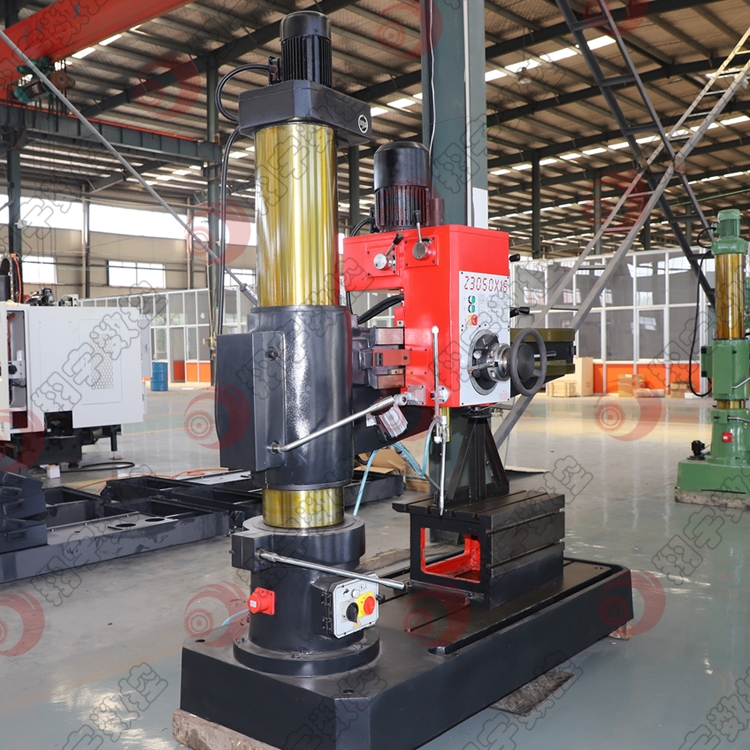

一. Z3050搖臂鉆床概述:

Z3050搖臂鉆床鉆孔直徑50mm，主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。 內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。適用行業/加工：金屬加工/鉆孔，擴孔，鏜孔，鉸孔，攻絲

二．產品特點

1、經專業化設備連續加工，確�；�礎部件精良。

2、采用液壓預選變速機構，可節省輔助時間。

3、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，輕便快捷。

4、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。

5、16級主軸轉速與進給可選配出經濟的切削。

6、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定，延長了使用壽命。

7、有完善的保護裝置和外柱防護。

8、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久和整機的使用壽命均為加大延長。

9、新工藝涂裝和不斷改進的外觀展示時代風范

三、運動形式：

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

四、主要技術參數：

五、公司簡介：
