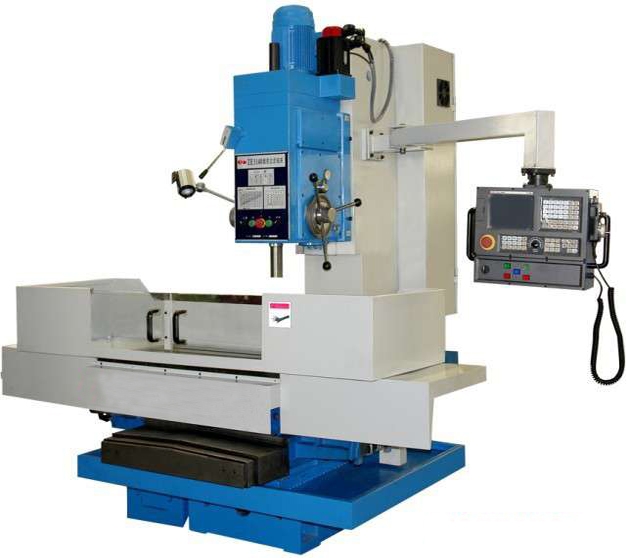

一．特點和用途
●該系列鉆床可完成鉆、擴、鉸、锪、攻絲等工序。適用于中小型板材、盤類、殼體類等復雜零件及模具的批量加工。
●機床基礎件采用特種鑄件，高剛度結構，工作臺面及導軌面均精密磨削，精度保持性好。
●Z軸采用加強型主軸結構，提高主軸的幾何精度和徑向剛度(本條僅適用于莫氏4號和BT40系列鉆床)；主軸如選用
BT40結構，可實現氣動換刀，兼具鉆孔、輕銑等功能。（特殊定貨，另價提供）。
●工作臺移動采用精密滾珠絲杠傳動，精密貼塑導軌控制（貼塑導軌具有摩擦系數小，進給平穩無爬行，靈敏度高， 可支持微量進給及補償功能等要求），在重負荷下保持滑動輕巧，移位平穩，定位準確。
●X、Y、Z三軸自動回零功能，刀具自動補償功能。
●機床具有強力切削及切削過載保護裝置，全自動集中潤滑和大流量循環冷卻系統。
●X、Y、Z三軸分別由交流伺服電機驅動，扭矩大，定位精度高。
●數控系統編程簡單，操作方便。
|
項目 型號 |
ZK5140C |
ZK5140C/1 |
ZK5150C |
|
|
最大鉆孔直徑mm |
40 |
50 |
||
|
最大進給抗力kn |
16 |
20 |
||
|
主軸允許的最大扭轉扭矩nm |
350 |
400 |
||
|
主軸電動機功率kw |
3
|
4 |
||
|
主軸孔錐度 |
莫氏4號 |
莫氏5號 |
||
|
主軸軸孔線至導軌面距離mm |
335 |
335 |
560 |
|
|
主軸行程mm |
250 |
|||
|
主軸箱行程（手動）mm |
370 |
400 |
510 |
|
|
主軸轉速12級r/min |
31.5/45/63/90、125/180/250/355/500/710/1000/1400 |
31.5/45/63/90、125/180/250/355/500/710/1000/1400
|
31.5/45/63/90、125/180/250/355/500/710/1000/1400
|
|
|
進給速度x、y、z m/min |
0.6~2000/0.3~1000 |
|||
|
快進速度x、y、z m/min |
2000~5000/1000~2500 |
|||
|
工作臺尺寸mm |
1000×470
|
1000×470
|
1000×650
|
|
|
工作臺工作面積mm×mm |
845×315 |
845×315 |
850×580
|
|
|
工作臺行程xymm |
800×400 |
850×450 |
750×600
|
|
|
工作臺T型槽寬度mm |
18 |
|||
|
主軸端面至工作臺最大距離mm |
665 |
670 |
690
|
|
|
冷卻泵功率kw |
0.125 |
|||
驗收
設備驗收符合相應行業國家標準要求
1、按照設備設計制造標準、技術協議內容進行驗收。
2、驗收形式：到貨驗收。免費送貨到買受人國內指定地點。
售后服務
1.本機床到用戶之日起，實行免費保修服務，服務期為12個月；
2.保修期內出現質量問題，機床質量服務處理2小時內相應，24小時內服務人員到位；
3.保修期內如用戶人為造成質量問題，本服務處也實行免費服務，但如果將機床零件損壞由用戶負責或收取零 件成本費。
4.保修期過后，終生提供技術支持。
