Amtec 液壓夾緊系統
自 20 世紀 70 年代初以來，amtec 夾緊元件已用于全球幾乎所有工業領域。由于不斷的進一步發展，amtec 夾緊元件即使在苛刻的施工和安裝條件下也實現了普遍適用性。
主要產品：
AMTEC鎖緊螺母
AMTEC階梯螺母
AMTEC 液壓螺母
AMTEC 預緊器
AMTEC 張力缸
尺寸根據客戶要求制成。

。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
.....................................................................................
AMTEC液壓螺母主要型號：
K型
F型
F型
H型
H型
Gx型

  amtec 螺母 K 型 6.xxx
切向操作方向
操作方法：內六角扳手
夾緊范圍：最大 2 mm
整個壓環表面壓力均勻
由于非軸向夾緊力而無彎曲載荷
得益于封閉壓力系統，清潔環保
密封系統
標準版本：鋼，拋光，PU 密封

。。。。。。。。。。。。。。。。。。。。。。。。。

amtec 螺母 K 7.2 型
軸向操作方向
標準
夾緊路徑：最大 2 mm

。。。。。。。。。。。。。。。。。。。。。。
amtec 螺母 K 7.4 型
軸向操作方向
標準
夾緊路徑：最大 4 mm
。。。。。。。。。。。。。。。。
amtec 螺母 K 30 系列
帶指示銷的軸向操作方向

amtec 螺母 K 30 系列
帶指示銷的軸向操作方向
夾緊范圍：見表
貨號技術參數：
K-030.054.700N 18 54 60 34 26 3.5 15 牛米
1000 巴 3.8kN
37.7kN
K-030.072.700N 30 72 75 52 40 4 950巴 8.7kN
82.4kN
K-030.078.700N 36 78 77 55 44 4 900 條 8.5kN
77kN
K-030.080.700N 42 80 56 62 50 2 950巴 10.5kN
100.2kN
K-030.090.700N 52 90 60 72 60 2 900 條 12.4kN
112kN
K-030.098.700N 52 98 80 72 60 4 600巴 12.4kN
74.6kN
K-030.107.700N 70 107 60 92 82 1.5 900 條 13.7kN
123kN
K-030.119.700N 80 119 70 100 88 2 900 條 17.7kN
159.4kN
K-030.120.700N 70 120 80 92 82 4 600巴 13.7kN
82kN
K-030.130.700N 76 130 85 100 88 4 600巴 17.7kN
106.3kN
K-030.145.700N 100 145 80 125 110 2 600巴 27.7kN
166.1kN
K-030.155.700N 100 155 10。。。。。。。。。。。。

amtec 螺母 F 4 系列
切向和軸向操作方向
標準
夾緊路徑：最大 4 mm
P 最大 = 700 bar
。。。。。

amtec 螺母 F 10 系列
切向和軸向操作方向
標準
夾緊路徑：最大 10 毫米
P 最大 = 700 bar
。。。。。。。。。。。。。
amtec 螺母系列 H 8.4 和 H 9.4
H 8：軸向，H 9：徑向操作方向
夾緊行程：最大 4 毫米
P 最大 = 700 bar
。。。。。。。。。。。。。。
amtec 螺母系列 H 8.10 和 H 9.10
H 8：軸向，H 9：徑向操作方向
夾緊行程：最大 10 毫米
P 最大 = 700 bar
.........................................................................
amtec 螺母系列 GX 002 軸向
軸向操作方向
標準
夾緊路徑：最大 10 mm
P 最大 = 800 bar
................................
amtec 螺母系列 GX 002 切向
徑向或切向操作方向
標準
夾緊路徑：最大 10 mm
P 最大 = 800 bar
.......................................................
..............................................................

AMTEC階梯螺母
amtec 帶液壓返回的階梯螺母（雙作用）
結構和功能原理與“普通”階梯螺母類似。
然而，不僅可以實現夾緊過程的自動化，還可以使用第二個（較小的）液壓室實現松開過程的自動化。
尺寸根據客戶要求制造。
應用領域：拉桿和壓力機

我們的服務范圍
CNC從Ø2到6mm的車削，長度為1mm
常規直徑可達Ø7mm
CNC銑削，長度為15mm，寬度為51mm
生產單個件，原型和小批量生產
設計和制造解決方案
自己建造房屋
裝配總成
......................................................
鎖緊螺母
安泰克鎖緊螺母
其結構和功能原理與“普通”階梯螺母相同，但內部較高，并且具有外螺紋以容納“阻擋環”。
張緊過程結束后，可以擰緊阻擋環，直至其靜止并釋放壓力。夾緊元件現在保持“機械阻擋”力。
尺寸根據客戶要求制造。
應用領域：實現極長的夾緊周期
.....................................................................
漲緊裝置
amtec預緊裝置
這里，拉桿通過“壓力套筒”用液壓張緊元件（通常是 amtec 階梯螺母）進行預張緊。
一旦通過壓力達到所需的預緊力，就可以使用圓鋼棒將先前擰緊的機械“螺母”到位。
為了使螺母能夠承受所施加的預緊力，現在必須釋放螺母。
夾緊元件和壓力套筒不需要保持在夾緊點！
尺寸根據客戶要求制造。
應用領域：法蘭連接
..........................................................

彈簧拉緊氣缸
機械夾緊 – 液壓泄壓
彈簧張力缸的一大優點是可以在工作點產生具有可重復精度的機械定義力。
張緊時，彈簧張緊缸減壓，僅在松開時才需要可移動液壓泵或永久安裝的機器液壓系統。
尺寸根據客戶要求制造。
應用領域：刀具和工件夾具

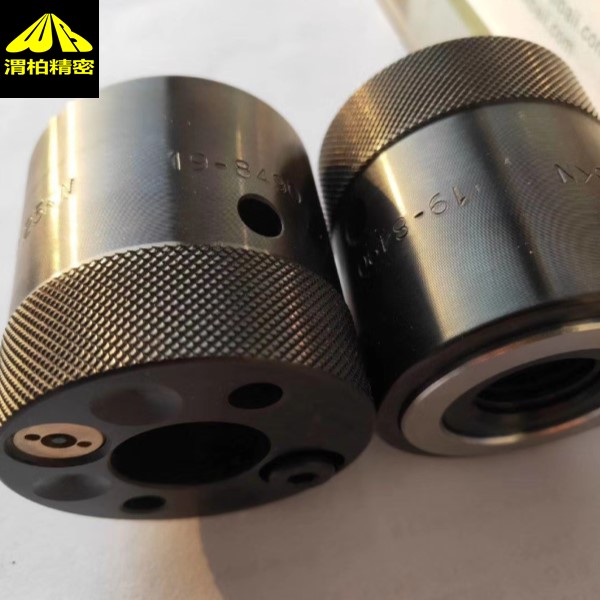

  AMTEC液壓螺母K-6.212 M120 x 4 RH ：
液壓螺母是當今國際上廣泛用于中大型軸承、緊定套、退卸套安裝拆卸一種先進的實用工具，
對于錐孔軸承游隙精細的調整，快捷高效。對緊定套、退卸套拆卸能夠大限度保護軸和軸承。
液壓螺母完全改變了傳統的螺紋緊固方式，改傳統的扭矩鎖緊為軸向拉伸鎖緊。
即使用液壓螺母借助于超高壓油泵的動力，將緊固螺栓軸向拉長，接近材料的屈服點，利用材料自身的彈性將螺紋鎖緊
主要用于連接件的無鍵連接，其工作原理是利用超高壓油在軸上產生一個推力和軸套上產生一個張力，
使軸和軸套受力均勻的鏈接在一起，注油方式有軸向和徑向，壓力均勻分布于壓環  AMTEC 液壓螺母K-6.212 M120 x 4 RH 優勢
與機械螺母相比，多達500％的夾緊力
與任何有競爭力的液壓螺母供應商相比，較大的推力環，合金鋼部件和重型“U”型密封圈提供優異的夾緊力
自調心推力環確保與配套工具的360°接觸
可調式壓力泵為F型和GX型螺母也稱為“噴墨”提供了可控制的夾緊力
螺紋符合現行國際標準規格

AMTEC液壓螺母 K-6.212 M120 x 4 RH 使用范圍
安裝及拆卸軸承；
安裝及拆卸螺旋槳、舵瓦等；
拆卸高壓的結合面，如火車輪、聯軸器、飛輪及齒輪等
  AMTEC 液壓螺母K-6.212 M120 x 4 LH 描述
液壓螺母是當今國際上廣泛用于中大型軸承、緊定套、退卸套安裝拆卸一種先進的實用工具，
對于錐孔軸承游隙精細的調整，快捷高效。對緊定套、退卸套拆卸能夠大限度保護軸和軸承。
液壓螺母完全改變了傳統的螺紋緊固方式，改傳統的扭矩鎖緊為軸向拉伸鎖緊。
即使用液壓螺母借助于超高壓油泵的動力，將緊固螺栓軸向拉長，接近材料的屈服點，利用材料自身的彈性將螺紋鎖緊
要用于連接件的無鍵連接，其工作原理是利用超高壓油在軸上產生一個推力和軸套上產生一個張力，
使軸和軸套受力均勻的鏈接在一起，注油方式有軸向和徑向，壓力均勻分布于壓環。
AMTEC液壓螺母K-6.212 M120 x 4 LH 優勢
與機械螺母相比，多達500％的夾緊力
與任何有競爭力的液壓螺母供應商相比，較大的推力環，合金鋼部件和重型“U”型密封圈提供優異的夾緊力
自調心推力環確保與配套工具的360°接觸
可調式壓力泵為F型和GX型螺母也稱為“噴墨”提供了可控制的夾緊力
螺紋符合現行國際標準規格
AMTEC阿姆泰克 液壓螺母K-6.212 M120 x 4 LH 使用范圍
安裝及拆卸軸承；
安裝及拆卸螺旋槳、舵瓦等；
拆卸高壓的結合面，如火車輪、聯軸器、飛輪及齒輪等。
  AMTEC液壓螺母GX-5.1018 描述
與AXIAL GX-NIPPLE和VENT螺絲
手動或電動泵油啟動�？焖贁嚅_Amtec接頭。自調心環形推力環，可達10 mm軸向行程。
AMTEC液壓螺母GX-5.1018 特征
合金工具鋼體部件和帶保持架“O”的推力環
高密度聚氨酯，雙硬度“U”-Cup密封，密封壽命
雙向，消防泵全鋼，快速斷開，高壓GX-NIPPLE與GX-COUPLER配合
根據文檔的特定功能
特征：
最大120oC的標準黑色氧化物光潔度。（250°F）。
•合金工具鋼體零件。
•雙向，全鋼，快速斷開，高壓GX-NIPPLE配合GX-COUPLER。
所有組件額定值最大為840 bar。（12,180psi）。

  AMTEC液壓螺母GX-5.1018 選型

直徑“A”必須達到或超過您的主軸線尺寸。
驗證直徑D＆E是否連接不間斷的計數器面。
根據需要選擇推力環行程“S”。
B＆C尺寸不得超過可用空間。
確保選擇了足夠的夾緊力。
如有必要，請選擇較大的螺母或定制。

  AMTEC液壓螺母GX-4.10165 描述
與TRANSVERSE GX-NIPPLE和VENT螺絲
手動或電動泵油啟動。快速斷開Amtec接頭。自調心環形推力環，可達10 mm軸向行程。
AMTEC阿姆泰克 液壓螺母GX-4.10165 特征
大120oC的標準黑色氧化物光潔度。（250°F）。
合金工具鋼體零件。
雙向，全鋼，快速斷開，高壓GX-NIPPLE配合GX-COUPLER。
所有組件額定值最大為840 bar。（12,180psi）。
合金工具鋼體部件和帶保持架“O”的推力環
高密度聚氨酯，便宜的時尚首飾雙重硬度，“U”-Cup密封，密封壽命
雙向，全鋼，快速斷開，高壓GX-NIPPLE配合GX-COUPLER
根據文檔的特定功能

  德國NORIS主要產品：
1.NORIS高壓油泵 HFP 920.01.400 / 700
2.液壓鎖緊螺母：
不同的形狀和尺寸、
不同的介質、
不同的操作、
3. 液壓螺母
用于安裝帶圓錐孔的滾動軸承
4.拉緊螺絲
類似于液壓夾緊螺母，但帶有螺紋銷
5.夾板是多個單獨夾緊元件的組合，
  NORIS螺母不同種類：
1.NORIS鎖緊螺母
以泵作為組裝單元的各種設計鎖緊螺母
2.階梯螺母
在不同的版本中階梯螺母根據客戶要求設計
帶泄壓閥
帶HER閥
帶壓力開關
帶行程限位開關
  NORIS油泵種類：
高壓油脂泵
空氣高壓油脂泵
高壓油泵
高壓單級泵
高壓油嘴
  NORIS液壓鎖緊螺母接頭
活塞系統：
壓力介質保留在央緊螺母中，
軸向/切向驅動
離合器系統潤滑脂
每次夾緊過程都會提供新的壓力介質
獨向/切向
軸向+切向。
離合器系統油
夾緊螺母和泵之間的壓力油路獨向/徑問/切向驅動
擰緊系統
夾緊螺母車固地連接到壓力發生路上，驅動方式為軸向/徑向，
