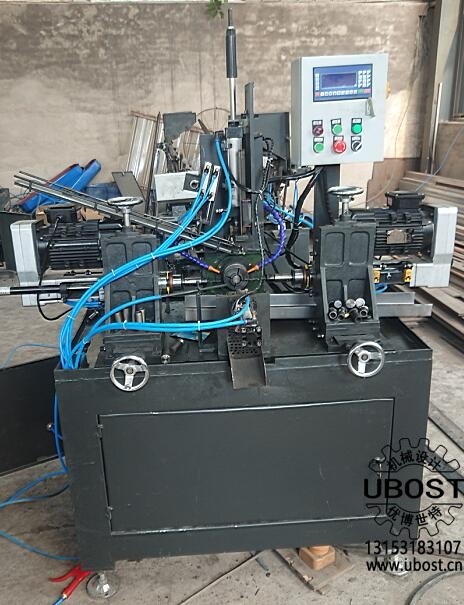

挺桿-兩軸全自動鉆孔、倒角一體機
（型號：UZTG2-74）
挺桿-兩軸全自動鉆孔、倒角一體機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的數控自動化設備。
應用案例視頻：
機器原理及說明：
該機采用儀表車主軸箱通過步進電機旋轉角度，實現倒角、鉆孔，通過振動盤自動送料到送料夾具中，數控系統自動控制二臺鉆孔氣動動力頭實現倒角、鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，節省人工。大幅度提高工作效率。
自動送料，自動夾緊、自動轉位、自動倒角、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成，實現鉆孔、倒角。
380V電源；氣源壓力6-8KG。
適用鉆孔零件：
零件適用范圍：（單位：毫米）
|
序號 |
零件名稱 |
直徑 |
長度 |
鉆孔直徑 |
鉆孔位置 |
|
1 |
軸銷 |
6-80 |
40-100 |
2-8 |
可調 |
|
|
|
|
|
|
|
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作5-8臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在軸類、園柱類等零件、園柱面上鉆孔、倒角；直徑、長短及鉆孔大小都可調，屬通用機型。
挺桿-兩軸全自動鉆孔、倒角一體機參數一覽表
|
機型 參數 |
|
UYZ3-2 |
|
|
|
步進旋轉主軸 |
|
步進電機86 |
|
|
|
最大鉆孔直徑(mm) |
|
2-8 |
|
|
|
主軸最大行程(mm) |
|
80 |
|
|
|
主軸錐度 |
|
JT6 |
|
|
|
電機功率(W) |
|
1.1KW二臺 |
|
|
|
主軸轉速(rpm) |
|
800-3800可選 |
|
|
|
電壓（V） |
|
380 |
|
|
|
小軸銷倒角、鉆 孔范圍 mm） |
外徑 |
|
6-80 |
|
|
長度 |
|
40-100 |
|
|
|
孔徑 |
|
2-8 |
|
|
|
機重（KG） |
|
485 |
|
|
|
外形尺寸（米） 長×寬×高 |
|
主機：1.1×0.6×1.3
|
|
|
|
數控系統 |
數控可編程控制系統TC5510 |
|||
|
操作方式 |
觸摸按鍵 |
|||
|
顯示方式 |
液晶屏 |
|||
|
送料方式 |
標配為振動盤送料 |
|||
|
一人操作臺數 |
5-8臺 |
|||
