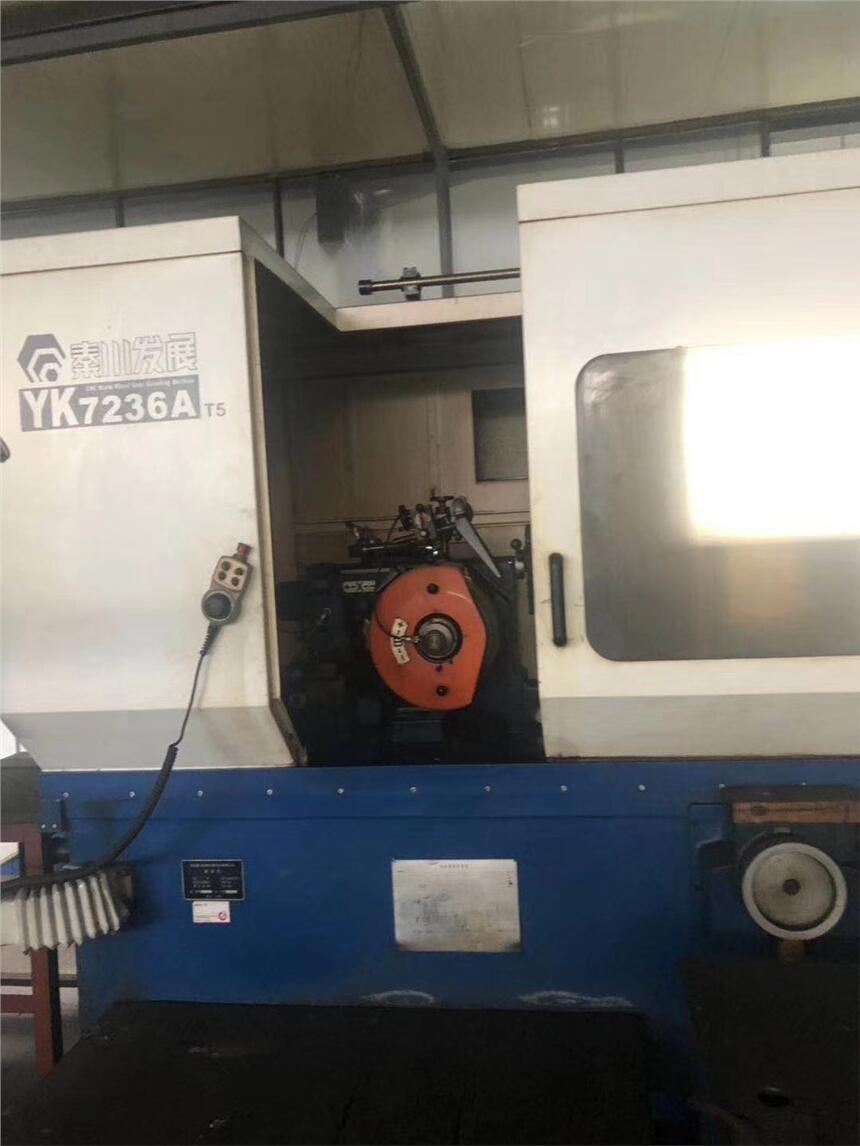

現貨出售:精品、秦川磨齒機YK7236A（T5）加大模數型、最大工件直徑：360MM、最大模數：6.5MM、2010年、熱線18368898323張先生
YK7236A數控蝸桿砂輪磨齒機
機床的主要結構、原理和功能介紹

YK7236A數控蝸桿砂輪磨齒機采用連續展成磨削原理，類似于滾齒機加工過程。軟件電子齒輪箱（EGB）傳動縮短了機床的內傳動鏈，使機床具備了高效率和高精度的特征。適合于批量齒輪的磨削加工。
YK7236A機床為臥式布局，右半部分為磨削區，左半部分為修整區，機床主要由床身、立柱、工件架、砂輪架、修整架等部分組成。    主要有以下幾軸：
X軸---砂輪徑向進給軸
Y軸---切向進給軸
Z 軸---軸向進給軸
U軸---修整架徑向進給軸
V軸---修整架軸向進給軸
C軸---工件旋轉軸
S軸---砂輪旋轉軸
A軸---安裝角調整軸
其中數控軸為X、Y、Z、U、C。
機床數據和加工范圍
1、工件規格
工件最大外徑            Φ360 毫米
工件最小根徑            Φ20  毫米
工件模數                       1～6 毫米
工件齒數                       12～260
工件壓力角(采用標準滾輪)     15°～23°
工件螺旋角             ±45°
工件齒寬(最大正齒輪)           190 毫米
包括夾具的工件最大重量      60 公斤
2、主要參數
頭尾架頂尖距          180～420 毫米
砂輪中心至工件頂尖中心距離   180～440 毫米
砂輪規格        Φ400×Φ203×100毫米
砂輪主軸轉速
磨削時           1000～1650 轉/分
修整時           38.4 轉/分
工件主軸(C軸)
轉速                     同步跟蹤砂輪主軸
分辨率          0.0001°
工件架(Z軸)
最大行程                 200 毫米
分辨率                   0.0001
工作速度                8～200 毫米/分
工件架回轉角度(A軸)      ±45°
砂輪架(X軸)
最大移動量        260 毫米
快進退量         40 毫米
分辨率                   0.0001
立柱切向位移(Y軸)
總量                  90 毫米
分辨率                   0.0001
修整器沿砂輪主軸移動量
軸向           165 毫米
徑向           85 毫米
工件主軸錐孔       莫氏3
尾架頂尖錐孔       莫氏3
機床電機總功率         30 KVA
