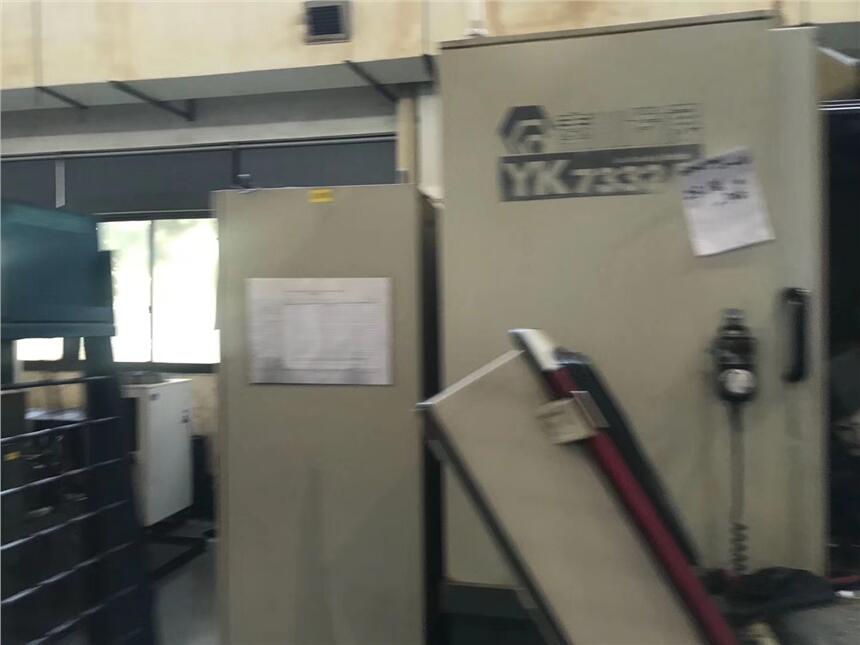

臥式成型磨齒機
型號：YK7332A
最大直徑320
最大模數10
秦川機床2006年產精度6級
工件直徑 320～30mm
法向模數 10
螺旋角 ±45°
齒數 不限
齒寬 600mm
砂輪線速度 30～50m/sec
砂輪架走刀速度 10m/min
砂輪架進刀速度 6m/min
砂輪架走刀行程 1000mm
砂輪架進刀行程 250mm
工件重量 80kg
YK7332A數控成形砂輪磨齒機
YK7332A數控成形磨齒機是φ320mm以下高精度、大批量以及特種齒輪磨削的磨齒設備，可適用于汽車、航空、機床等行業齒輪加工，特別適用于對齒形有修形要求及對齒根齒頂過渡部分有特殊要求的高速齒輪和多聯齒輪的加工，另外還可以磨削非漸開線齒形如擺線齒輪、油泵轉子、高精度花鍵和螺桿等。

機床選用NUM1050數控系統，整機共有四個伺服軸：砂輪架進刀軸X、砂輪架走刀軸Z、砂輪架旋轉為全閉環控制。直線軸X、Z軸導軌選用進口高精度、高剛性滾柱直線導軌。砂輪架旋轉軸A選用INA公司高精度復合軸承，滿足砂輪架螺旋角準確定位和高剛性要求。分度軸C采用雙蝸桿消隙機構，保證分度定位精確要求。
磨具電機選用電主軸，最高轉速可達24000rpm，可滿足小規格磨具砂輪及高速砂輪線速度要求。
 機床磨削選用砂輪為普通砂輪。利用成形修整軟件，根據用戶磨削工件
要求生成數控系統數據文件。利用機床工作軸X、Y軸插補運動，用金剛石滾輪完成砂輪截形成形修整。機床磨削工作循環由數控系統控制，通過一次編程完成砂輪修整、補償及工件磨削自動循環控制。
機床罩殼為全封閉式。工件冷卻選用大流量冷卻泵，并配有恒溫制冷設備。整機配備靜電吸霧裝置，工作環境干凈、衛生。
