ZY-LWGY系列液體渦輪流量計特點：1．傳感器為硬質合金軸承止推式，不僅精度，并且提高耐磨性能。2．結構簡單、牢固以及拆裝方便。3．測量范圍寬，下限流速低。4．壓力損失小，重復性好，精確度高。5．具有較高的抗電磁干擾和抗振動能力。 ZY-LWGY系列液體渦輪流量計工作原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：f——脈沖頻率[Hz]；k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位Q——流體的瞬時流量（工作狀態下）[m3/h]；3600——換算系數。 每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。 ZY-LWGY系列液體渦輪流量計主要技術性能：1.公稱通徑：（4～200）mm2.介質溫度：（-20～80）℃、（-20～120）℃；3.環境溫度：（-20～55）℃；4.準 確 度：±0.2%、±0.5%、±1％；5.信號傳輸線制：三線制脈沖或二線制電流；6.供電電源：電壓：12V±0.144V, 電流：≤10mA；7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；8.傳輸距離：傳感器至顯示儀表的距離可達250米；9.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；10.顯示方式：現場液晶顯示瞬時流量和累計流量；11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。ZY-LWGY系列液體渦輪流量計選型表： ZY-LWGY-□□□□□□說 明類型 A 三線制脈沖輸出，+12V供電； B 現場顯示型 3V電池供電，無信號輸出； C 現場顯示 帶4～20mA輸出，+24V供電，二線制； D 流量變送器 4～20mA輸出，+24V供電，二線制；公稱通徑4 正常流量范圍m3/h0.04～0.25擴展流量范圍m3/h0.04～0.46 0.1～0.60.06～0.610 0.2～1.20.15～1.515 0.6～60.4～820 0.8～80.45～925 1～100.5～1032 1.5～150.75～1540 2～201～2050 4～402～4065 7～703.5～7080 10～1005～100100 20～20010～200125 25～25012.5～250150 30～30015～300200 80～80040～800防爆 無標記，為非防爆型B 防爆型精度等級A 精確度0.2級B 精確度0.5級C 精確度1.0級渦輪類型A正常流量范圍B擴展流量范圍

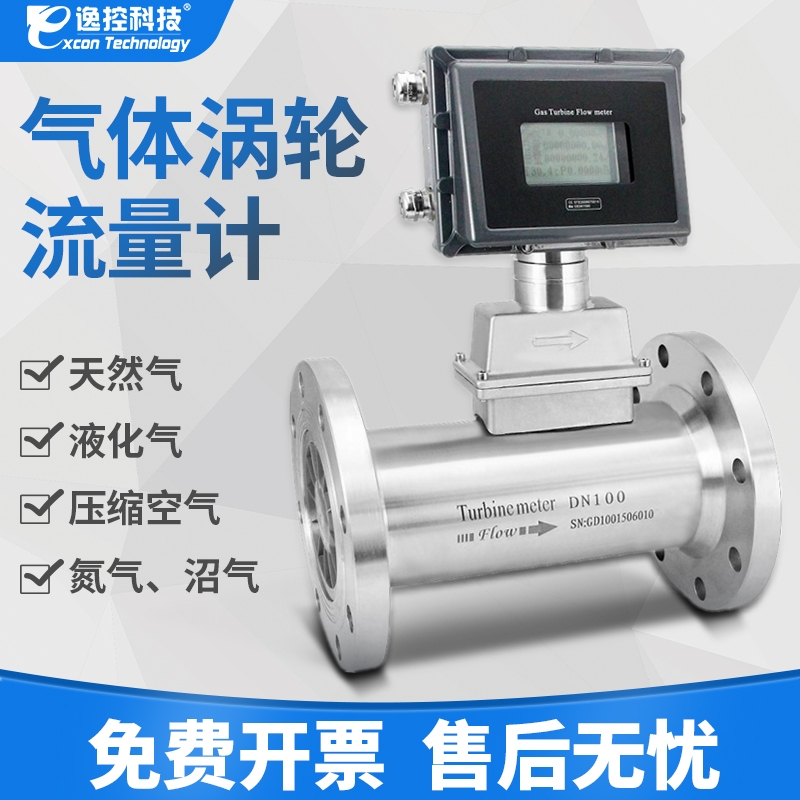

BRLWQ-D型溫壓補型氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液氣、輕烴氣等氣體的計量。 溫壓補型氣體渦輪流量計經國家防爆產品質檢按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本型）。 適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本型）1、2區危險場所。 溫壓補型氣體渦輪流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體的新型智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、4-20mA、RS485、IC信號等多種通訊信號。 儀表采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。 該類渦輪流量計為防爆產品，防爆等級為：ExdIIBT6。 二、溫壓補型氣體渦輪流量計產品特點◆優質合金渦輪，具有更高的穩流和耐腐蝕作用◆進口優質專用軸承，使用壽命長◆計量室與通氣室隔絕，了儀表的全性◆可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值◆流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h◆智能儀表系數多點非線性修正◆內置式壓力、溫度傳感器，全性能高、結構緊湊、外形美觀◆儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65◆系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上◆儀表系數、累計流量值掉電十年不丟 三、技術參數： 1．基本參數：表1 儀表口徑及連接方式 25、40、50、80、100、150、200、250采用法蘭連接 25、40可采用螺紋連接 精度等級 ±1.5%R、±1%R 量程比 1:10；1:20；1:30 顯示方式 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量 儀表材質 表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁 溫度、壓力傳感器 內置 被測介質溫度（℃） -30℃～+80℃ 環境條件 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa 通訊信號 三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC信號 供電電源 內置鋰電池、外供24VDC雙供電 傳輸距離 ≤1000m 信號線接口 內螺紋M20×1.5 防爆等級 ExdIIBT6 防護等級 IP65 2.測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍） 型號規格 公稱通徑（mm） 流量范圍（m3/h） 始動流量（m3/h） 工作壓力（MPa） 裝形式 BRLWQ-25A 25 （1"） 0.7-7 0.6 4.0 法蘭（螺紋） BRLWQ-25B 1.5-15 1.0 4.0 BRLWQ-25C 3-30 2.0 4.0 BRLWQ-40A 40 （1.5"） 4-40 2.5 4.0 法蘭（螺紋） BRLWQ-40B 8-80 3 4.0 BRLWQ-50A 50 （2"） 10-100 3.5 4.0 法蘭 BRLWQ-50B 15-150 4 4.0 法蘭 BRLWQ-80 80 （3"） 15-300 4 1.6 法蘭 BRLWQ-100 100（4"） 20-400 5 1.6 法蘭 BRLWQ-150 150（6"） 50-1000 8 1.6 法蘭 BRLWQ-200 200（8"） 100-2000 20 1.6 法蘭 BRLWQ-200 250（10"） 150-3000 30 1.6 法蘭 BRLWQ-300 300（12"） 200-4000 40 1.6 法蘭 四、儀表選型 1.選型說明 用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。 2.選型譜表：表3 型 號 說 明 BRLWQ— □ —□ /□ /□ 類型 D 智能溫度壓力補償型氣體渦輪流量計 儀表口徑 25A/B/C 25mm 40A/B 40 mm 50A/B 50 mm 80 80 mm 100 100 mm 150 150 mm 200 200 mm 250 250 mm 300 300 mm 傳感器材質 N 基本材質，優質鋁合金。（最高耐壓：1.0MPa） S 不銹鋼材質。（高壓防腐型） 特殊結構 A 氧氣專用結構（脫油脫脂處理） B 壓縮空氣專用結構（高流速設計）溫壓補型氣體渦輪流量計的詳細資料
一、概述： TCS-600F型固定分體式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關設計方法;通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。靈活多變的中文顯示主機滿足各種不同的工業現場。簡單方便的傳感器易于現場人員裝維護。 二、產品特點： 1、主 機 ※準確度優于1%，重復性為0.5% 測量周期為500ms 背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據 ※電流輸出為4~20mA或0~20mA等，阻抗0~1K，精度0.1% 可實現熱量測量或一機兩用 自動記錄前64日、前64月、前5年的累計流量 自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失 ※自動記錄前64日流量計的工作狀態是否正常 數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變為RS-485方式 2、專用電纜 型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器 3、管 道 管 材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 管內徑：15mm~6000mm 直管段：傳感器裝點最好滿足上游10D，下游5D，距泵出口30D(D指管徑) 4、測量介質 種類：自來水、海水、工業污水、堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 溫度：0℃~160℃ 濁度：≤10000ppm，且氣泡含量小 流速：0~±35m/s 流向：正、反向雙向計量，并可計量凈流量 5、工作環境 主機溫度：-30℃~80℃ 流量傳感器溫度：-40℃~160℃ 溫度傳感器溫度：根據用戶需要選定 主機濕度：85%RH 流量傳感器濕度：可浸水工作，水深≤3m 6、工作電源 AC220V或DC8~36V或AC7~30V 7、功 耗 2W(國內同種機型中功耗最低)
