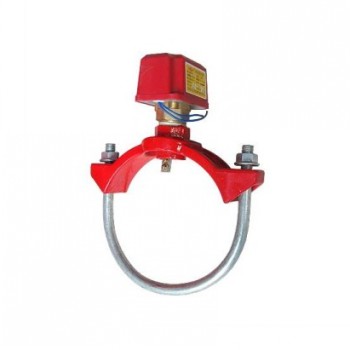

ZSJZ型馬鞍式水流指示器

消防水流指示器主要用于自動噴水滅火系統，作為區域水流動時的轉換成電信號，可以將電信號送至電控箱。消防水泵的控制開關作為自動報警和控制水源的啟閉，是自動噴水滅火系統的主要部件之一。

馬鞍式水流指示器 主要性能規范和技術參數
 最大工作壓力：1.2Mpa        延遲時間：2~90s
 動作流量：>15~37.5L/min     不動作流量：<15L/min
 工作電壓：DC24V             電流：0.5A
 耗電量：<200mA(報警時)      控制容量：10W
1. 適用管路公稱通徑規格為DN50、DN65、DN80、DN100、DN125、DN150和DN200七種。
2. 與管路連接方式有ZSJZ·F法蘭式、ZSJZ·M馬鞍式和ZSJZ·R，螺紋式多種連接方式。
3. 產品標準：GB5135—2003《自動噴水滅火系統第7部分，水流指示器》。

馬鞍式水流指示器 安裝與使用：
1. 自動噴水滅火系統管路必須進行沖洗，清除管道雜物、污垢和焊渣、毛刺后方可安裝。
2. 水流指示器必須安裝在前后同一公稱通徑管道長度5倍的管路中。
3. 安裝應注意水流方向和產品上水流箭頭指示方向一致，一般安裝在水平管路上，如必須安裝在垂直管路上時，應先注意測試杠規定的流量時是否動作和復位。
4. ZSJZ型水流指示器為常閉式，接線時接圖所示：十紅色線為NO，一黑色線C為動觸點。
5. ZSJZ·F法蘭連接式水流指示器連接尺寸符合JB>q法蘭尺寸1.6Mpa的規定。
