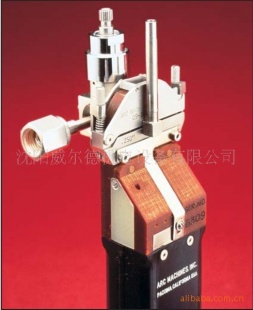

Models 9-500和9-500C
Models 9-500和9-500C是具有精密加工性能的軌道自動焊焊頭。可以焊接管管對接、微型管件、閥門以及其它最短直管伸出部分只有6.35mm的組件。Model 9-500采用空冷，Model 9-500C則配有空冷和水冷系統。Model9-500C可用于高暫載率使用工況，并配有用于裝配夾鉗配件的快速拆卸裝置。該裝置為操作人員提供了360°的焊縫觀察角度，同時配合更換夾鉗附件增加設備工作范圍。
兩款焊頭配備了多種工具。所有這些工具都設有可視窗口以便于觀察焊接前管子的對接情況。三種夾鉗附件和兩種卡座可以滿足幾乎所有工況應用。各種各樣的夾鉗插件和小型立方體可對管件進行自動徑向定位以及其他定位要求。
這兩款焊頭可與model107/207/207-HP共享插頭。適配電纜可用于其他AMI電源。
夾持工具
TCI.FCI夾具
小型立方體
可對小型三通管和彎管進行自動徑向和軸向定位。也可以用于固定直管伸出部分較長的諸如管件和密封管的組件。只可以選用TCA-2或MCA-2夾鉗配件。
可調整的小型立方體
可對小型三通管和彎管進行自動徑向定位。連同小型立方體或者管件固定夾一起使用。允許管件的軸向移動從而保證兩個管件端口的充分接觸。也可以用于固定直管伸出部分較長的諸如管件和密封管的組件。只可以選用TCA-2或MCA-2夾鉗配件。
管對管以及管對管件（重載）卡座
這些卡座對管子提供穩定的支撐。用于裝載或卸載。并可以輕松的安裝和拆卸。典型的應用包括現場應用和工作臺應用，以及相對較重的部件焊接應用。
快速拆卸裝置是Model9-500C的標準配件，對于Model9-500來說則是可選配件�？梢钥焖俚膶CA、MCA或者UCA快速地從焊頭上安裝或拆卸。這樣可以在附件安裝在焊頭之前以360°查看管子接頭情況。同時便于更換多種夾鉗從而延長工作范圍。
遠程對準固定裝置
該裝置用于安裝固定那些沒有定位套的管件和部件。可以自動將管件對準鎢極。在提高利用率的需求下，這一點尤為重要。當一個夾鉗配件在焊頭上使用時，第二個配件可以安裝到這個固定裝置上。然后同焊頭上的夾鉗互換。這個固定裝置可以手持也可以裝在工作臺上，快速拆卸裝置能夠將夾鉗配件快速地從焊頭上拆下或替換。
技術數據
工藝：GTAW(TIG)自動軌跡TIG氬弧焊 鎢極尺寸：1.0mm
管件加工范圍：2.3-12.7mm 電纜長度：9-500：6m
9-55C：3m
行走馬達：直流轉速反饋馬達，
鎢極每分鐘轉數：0.1-20.0 焊頭重量：800g
更新的夾鉗配件（MCA）
用于微型管件同管子或其他組件間的焊接。需保證至少9.8mm的直管伸出部分。自動將焊件對準鎢極，需要在一側安裝一套夾鉗插件。
通用型夾鉗配件（UCA）
用于管與管或者其他組件間的焊接。需保證至少8.8mm的直管伸出部分。需要在兩側同時安裝一套夾鉗插件。
管夾鉗配件（TCA）
用于管件間或其他方面的焊接應用。兩個待焊管件的直管伸出部分不能少于6.35mm�？梢詫⒑讣詣訉舒u極。注意：不適用管件直管伸出部分大于9.8mm的工況。
管子、管件的夾鉗插件（TCI.FCI）
可以連同MCA或UCA使用。TCI為管材、部件的焊接提供附加的支持。加工直管伸出部分不少于9.8mm的管件。FCI為ABW/ ATW部件提供自動對準系統。
